Name: Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0956A-75A
Availability: InStock

En casa > productos > Aislador de vibración de la cuerda de alambre >

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal

Lugar de origen:

China.

Nombre de la marca:

Hoan

Certificación:

ISO9001:2015

Número de modelo:

JGX-0956A-75A

Contacta con nosotros

Solicitar una cita

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal

Detalles del producto

El material:

de acero inoxidable

Absorción de choques:

- ¿ Qué?

frecuencia natural:

7Hz-15Hz

Condición:

Nuevo

Tipo de aislamiento de las vibraciones:

En el caso de las empresas

Construcción:

Cuerdas de alambre trenzadas

Frecuencia de aislamiento:

5Hz

Servicio de garantía posterior:

Apoyo en línea

Fabricante:

Compañía Hoan

Ratio de compresión:

1.2:1

Temperatura de funcionamiento:

-40 °C a 80 °C

Deformación máxima:

10 mm

Tamaño del orificio de montaje:

83m m

Temperatura de trabajo:

-55 ~ +120

Condiciones de pago y envío

Cantidad de orden mínima

4 piezas

Tiempo de entrega

Condiciones de pago

Los datos de las operaciones de transferencia de dinero a través de los servicios de transferencia d

Capacidad de la fuente

4, centavo,7

Productos relacionados

JGX-0956A-40A Vibration Isolator Customized Solutions for Specific Vibration and Load Requirements

Obtenga el mejor precio

JGX-0956A-72A Corrosion and Impact Resistant Wire Rope Vibration Isolator for Extreme Temperatures

Obtenga el mejor precio

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal

Obtenga el mejor precio

JGX-0956A-80A aislador de vibración de cuerda de alambre con estructura y interfaz de material personalizables

Obtenga el mejor precio

Contacta con nosotros

86-29-88292913

Contacta ahora

Descripción del producto

Sección JGX-0956A

Los aisladores de vibración de cuerda de alambre de la serie JGX-0956 desarrollados por Xi'an Hoan Microwave Co., Ltd. se dirigen a los requisitos de control de vibración de instrumentos de precisión, aeroespacial y equipo militar.Fabricados mediante bobinado helicoidal de tensión constante de cables de alambre de acero inoxidable de alta resistencia, establecen un sistema mecánico que integra "deformación flexible para adaptarse a las cargas dinámicas + soporte rígido para garantizar la estabilidad estructural".

Esta estructura disipa la energía a través de amortiguación de fricción microscópica entre cables de acero,que se distingue del mecanismo de amortiguación viscoelástica de los aisladores de caucho tradicionales y, por lo tanto, se adapta mejor a los escenarios de vibración de banda ancha.

Aprovechando su característica de rigidez no lineal, el producto logra un aislamiento de vibración eficiente en el rango de alta frecuencia 50~2000 Hz.Verificado mediante ensayos realizados por terceros (según el método de ensayo de vibración de GJB 150), su transmisibilidad por vibración es ≤ 10% (equivalente a una eficiencia de reducción de vibraciones ≥ 90%),atenuación eficaz de las perturbaciones de alta frecuencia, como las descargas de arranque del equipo y la radiación de los dispositivos electromagnéticos externos.

Habiendo superado los ensayos ambientales de acuerdo con la norma militar GJB 150-2009, después de tres ciclos de temperatura entre -55 °C (4 horas de aislamiento) y 150 °C (4 horas de aislamiento),la tasa de descomposición de la rigidez se mantiene ≤ 8% y la fluctuación del coeficiente de amortiguación es ≤ 10%, garantizando la estabilidad de rendimiento en condiciones de funcionamiento extremas (por ejemplo, radares de meseta, sistemas de navegación inercial aerotransportados).

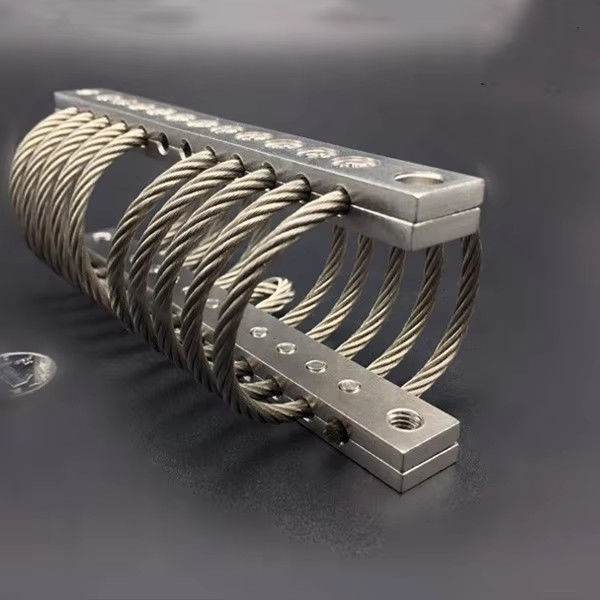

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal 0

- No, no es así.	Modelo	Carga estática máxima (KG)	Deformación máxima (mm)	Vibración (KN/m)	¡ Qué shock! (KN/m)
1	Se aplicará el método de ensayo.	110	34.0	275	135
2	Se aplicarán las disposiciones siguientes:	104	37.1	240	114
3	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	80	40.1	180	84
4	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	75	44.7	154	68
5	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	72	49.8	137	60
6	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	40	66.0	65	25
7	Se aplicará el procedimiento siguiente:	32	68.1	51	19

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal 1

- No, no es así.	Modelo	Carga estática máxima (KG)	Deformación máxima (mm)	Vibración (KN/m)	¡ Qué shock! (KN/m)
1	Se aplicará el método de ensayo.	90.8	47.8	177	77
2	Se aplicarán las disposiciones siguientes:	84.0	51.8	156	67
3	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	68.1	55.9	120	49
4	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	63.6	63.0	103	40
5	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	61.3	71.1	92	35
6	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	34.8	91.9	44	16
7	Se aplicará el procedimiento siguiente:	28.6	95.0	36	12

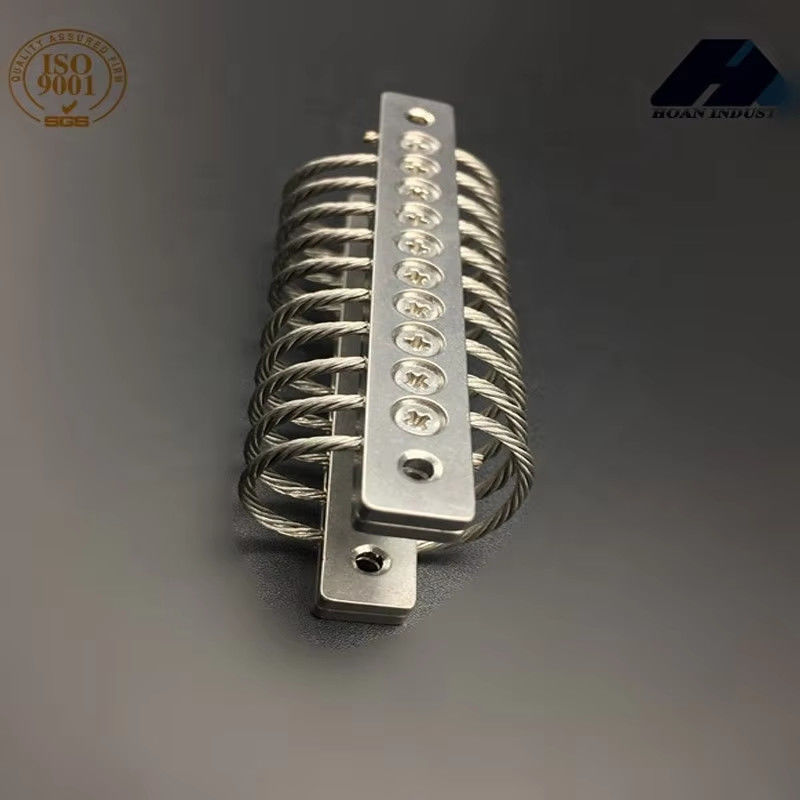

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal 2

- No, no es así.	Modelo	Carga estática máxima (KG)	Deformación máxima (mm)	Vibración (KN/m)	¡ Qué shock! (KN/m)
1	Se aplicará el método de ensayo.	70.3	36.1	98	98
2	Se aplicarán las disposiciones siguientes:	65.8	39.1	84	84
3	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	49.9	42.2	58	58
4	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	47.7	47.2	49	49
5	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	45.4	52.8	44	44
6	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	20.4	68.1	20	20
7	Se aplicará el procedimiento siguiente:	15.9	71.1	15	15

¿Por qué elegirnos?

* No hay repulsión o envejecimiento.
* Alta amortiguación interna.
* Rango de temperaturas muy amplio.
* Amplia variedad de accesorios posibles.
* Prototipado rápido y económico.
* Construcción extremadamente resistente y larga vida útil.
* Excelente aislamiento combinado de golpes y vibraciones.
* No afectado por agentes químicos, agua de mar, ozono, rayos UV

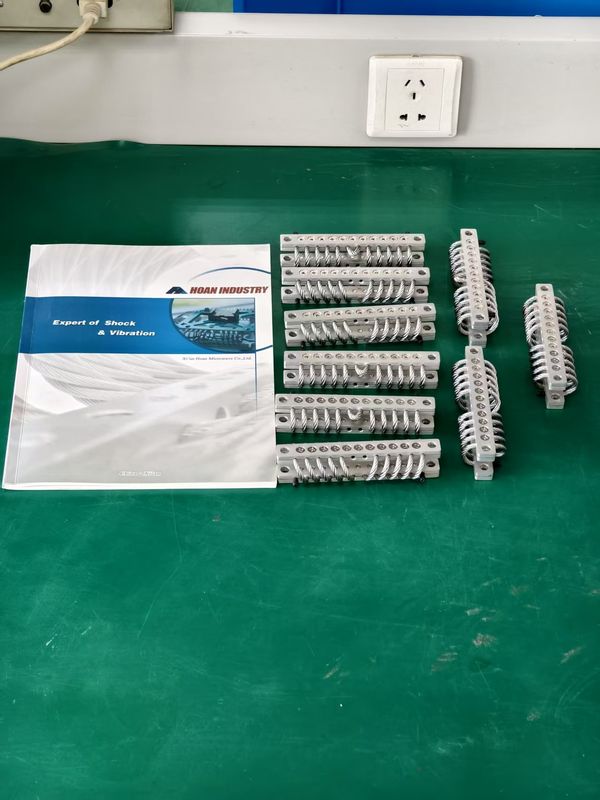

Fotos del cliente
