Aislador de vibraciones de cable de acero JGX-1276D-176B Curva de amortiguación progresiva no lineal Disipación de energía por fricción

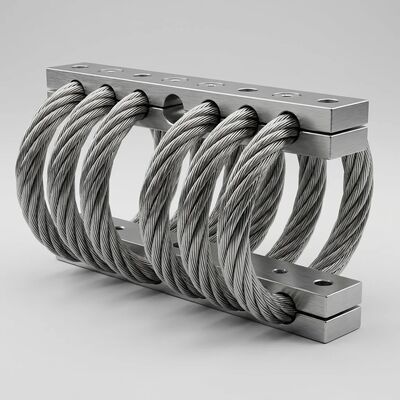

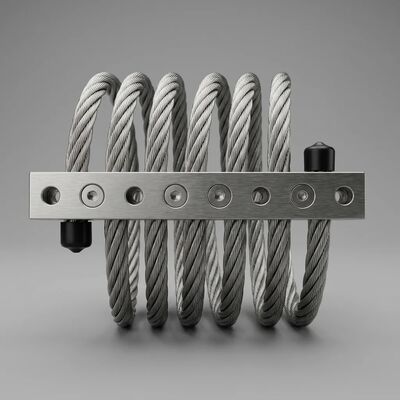

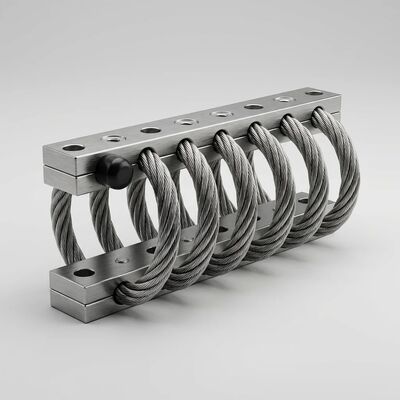

Aislador de vibraciones de cable de acero inoxidable JGX-1276D-176B

El JGX-1276D-176B es un aislador de vibraciones de cable de acero inoxidable diseñado para equipos industriales que requieren un funcionamiento estable bajo vibraciones continuas y cargas de impacto ocasionales. Su estructura totalmente metálica mantiene un rendimiento estable en temperaturas extremas, humedad, productos químicos, aceites, ozono y polvo abrasivo, sin piezas de caucho o elastómero que envejezcan o se agrieten.

Principio de funcionamiento

Cada aislador se ensambla a partir de cable de acero inoxidable trenzado formado en bucles helicoidales entre dos barras de retención. La flexión elástica de los bucles de cable preformados produce la acción de resorte, mientras que el contacto deslizante entre los hilos individuales del cable convierte la energía mecánica en calor. Este doble mecanismo proporciona soporte de carga y atenuación de vibraciones en un solo componente compacto.

Puntos clave de venta

• Curva de amortiguación no lineal progresiva - el aislador responde suavemente a vibraciones de pequeña amplitud y se vuelve progresivamente más rígido a medida que aumenta la deflexión, por lo que las perturbaciones leves se filtran mientras que los choques severos se contienen firmemente.
• Disipación de energía por fricción seca autorregulada - la fuerza de amortiguación se genera de forma natural por la fricción entre los hilos del cable, ajustándose a la intensidad de la vibración y sin necesidad de fluidos, sellos ni mantenimiento.
• Construcción totalmente metálica resistente a la corrosión - el cable de acero inoxidable combinado con barras de aluminio o acero inoxidable ofrece una larga vida útil en entornos exteriores, marinos y de lavado.

Especificación técnica

Materiales y acabados

Las barras de retención están disponibles en acero inoxidable o aleación de aluminio. Las barras de aluminio se pueden acabar con anodizado blanco para uso estándar o anodizado duro para condiciones exigentes que requieren una dureza superficial adicional. Los cables están hechos de alambre trenzado de acero inoxidable 304.

Adaptabilidad ambiental

La unidad opera de manera confiable en un rango de temperatura de trabajo de -55 °C a 120 °C, con una frecuencia natural de 7 Hz a 15 Hz. Su construcción totalmente metálica es inmune a la radiación UV, el ozono, el aceite y los ataques químicos, lo que la hace adecuada para instalaciones exteriores y áreas de lavado.

Guía de selección

Elija la orientación de montaje y el material de la barra según el peso del equipo y las condiciones ambientales. La clasificación de carga estática máxima de 176 kg se aplica al montaje vertical; confirme la carga dinámica y la frecuencia de vibración de su aplicación antes de la selección para que el aislador opere dentro de su rango de deflexión diseñado.

Aplicaciones

Adecuado para bombas, ventiladores, compresores, generadores, motores, centrifugadoras, carcasas electrónicas, gabinetes de comunicación, instrumentos ópticos, unidades HVAC e instrumentos de laboratorio que necesitan protección contra la vibración transmitida y los golpes de manipulación.
