Aislador de vibración de la cuerda de alambre

Aislador de Vibraciones de Cable de Acero JGX-0240D-4.5A Absorción de Gran Desplazamiento Multieje Amortiguación Independiente de Frecuencia

Nombre De La Marca:	Hoan
Número De Modelo:	Se aplicarán las siguientes medidas:
Cantidad Mínima De Pedido:	10 piezas
Condiciones De Pago:	LC, D/A, D/P, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shaanxi, China

Certificación:

ISO 9001:2015

Diámetro de la cuerda de alambre:

4,5 milímetros

Número de bobinas:

Material de cuerda de alambre:

acero inoxidable 304

Rango de temperatura de funcionamiento:

-70 °C a +200 °C

Relación de amortiguación:

≥15%

Rango de frecuencia natural:

5-15Hz

Resaltar:

Absorción de Gran Desplazamiento Multieje

Rendimiento de Amortiguación Independiente de Frecuencia

Alta Clasificación de Seguridad a Tracción y Cizallamiento

Descripción del producto

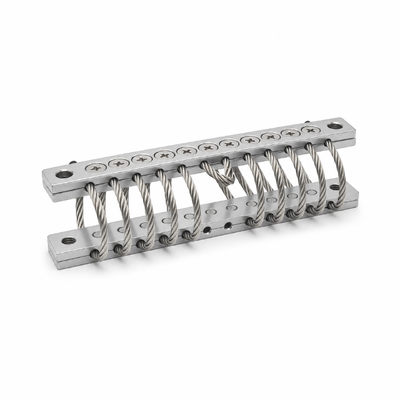

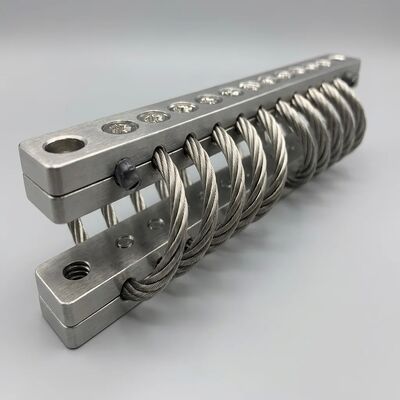

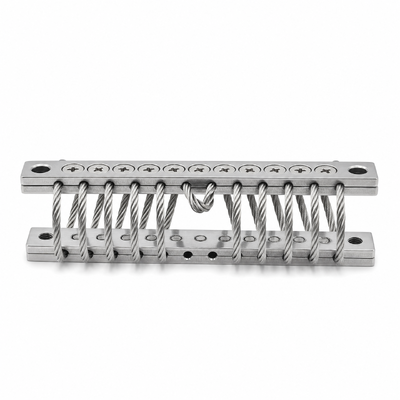

Aislador de vibraciones de cable de acero JGX-0240D-4.5A — Solución de amortiguación industrial multieje

El JGX-0240D-4.5A es un aislador de vibraciones de cable de acero diseñado con precisión que ofrece absorción de gran desplazamiento multieje junto con rendimiento de amortiguación independiente de la frecuencia. Construido con una arquitectura de cable de acero inoxidable 304 de 8 bobinas, combinado con bloques de montaje de aleación de aluminio 6061-T6, este aislador maneja deflexiones dinámicas en los ejes de compresión, cizallamiento y balanceo simultáneamente, lo que lo convierte en una opción confiable para la protección de equipos en entornos de automatización industrial, transporte pesado, generación de energía y fabricación de precisión.

Datos de rendimiento y validación de laboratorio

Parámetro	Valor medido	Método de prueba
Coeficiente de amortiguación	≥15%	Método de ancho de banda de media potencia
Rango de frecuencia natural	5-15 Hz	Excitación sinusoidal barrida
Eficiencia de aislamiento en resonancia	≥85%	Medición de transmisibilidad
Temperatura de funcionamiento	-70°C a +200°C	Ciclos en cámara térmica
Vida útil en fatiga	>10⁷ ciclos con carga nominal	Pruebas sinusoidales aceleradas
Deriva después de 10⁶ ciclos	< 3%	Monitoreo continuo

Cada lote de producción se somete a validación por muestreo aleatorio según las directrices ISO 10816 e ISO 1940. Las curvas de transmisibilidad y los coeficientes de amortiguación se documentan y están disponibles bajo pedido.

Escenarios de aplicación

Automatización industrial

Los centros de mecanizado CNC, las celdas de trabajo robóticas y las estaciones de inspección automatizadas se benefician del aislamiento de vibraciones multieje que preserva la precisión del posicionamiento durante los ciclos de operación de alta velocidad.

Transporte y logística pesada

La electrónica a bordo, las unidades de telemetría y los equipos de monitoreo en camiones, vagones de ferrocarril y vehículos de manejo de materiales requieren una protección robusta contra vibraciones contra impactos inducidos por la carretera y vibraciones continuas de baja frecuencia.

Generación de energía y energía

La instrumentación de grupos electrógenos, los módulos de monitoreo de turbinas y las unidades de acondicionamiento de energía instaladas cerca de maquinaria rotatoria experimentan vibraciones de espectro amplio que exigen un aislamiento independiente de la frecuencia.

Medición de precisión y laboratorio

Las balanzas analíticas, los interferómetros láser y los sistemas de medición óptica logran una mayor repetibilidad de medición cuando se desacoplan de la vibración ambiental del edificio y las perturbaciones de equipos cercanos.

Especificaciones técnicas

Parámetro	Especificación
Número de modelo	JGX-0240D-4.5A
Diámetro del cable de acero	4.5 mm
Número de bobinas	8
Capacidad de carga (compresión)	0.5-2.5 kg
Capacidad de carga (cizallamiento)	0.3-1.8 kg
Material del cable de acero	Acero inoxidable 304
Material del bloque de montaje	Aleación de aluminio 6061-T6
Coeficiente de amortiguación	≥15%
Rango de frecuencia natural	5-15 Hz
Eficiencia de aislamiento	≥85% en resonancia
Rosca de montaje	M5
Peso de la unidad	Aprox. 35 g
Tratamiento de superficie	Electropulido
Cumplimiento	ISO 10816, ISO 1940

Preguntas frecuentes

¿Cómo se diferencia el amortiguamiento del cable de acero de los aisladores de goma o resorte?

Los aisladores de cable de acero utilizan fricción seca entre los hilos individuales, que es inherentemente independiente de la frecuencia y estable a la temperatura. Los aisladores de goma presentan cambios de rigidez dependientes de la frecuencia y la temperatura. Los aisladores de resorte metálico proporcionan un amortiguamiento inherente insignificante y generalmente requieren amortiguadores externos. El cable de acero combina soporte estructural y amortiguamiento en un solo elemento pasivo.

¿Cuál es la vida útil esperada del JGX-0240D-4.5A?

Las pruebas de laboratorio demuestran una vida útil en fatiga superior a 10 millones de ciclos con carga nominal y menos del 3% de deriva en el rendimiento. En condiciones de operación industrial normales, una vida útil de 8 a 12 años es típica antes de recomendar el reemplazo.

¿Se puede utilizar este aislador en instalaciones exteriores?

Sí. El cable de acero SS304 y el tratamiento de superficie electropulido proporcionan una resistencia a la corrosión adecuada para la mayoría de los entornos industriales exteriores. Para atmósferas costeras o químicamente agresivas, consulte nuestra variante de grado marino con construcción de acero inoxidable 316L.
