El aislador de vibración de cámara GR2-4.9A-A
Material metálico no envejecido para un rendimiento estable en condiciones extremas
Especificaciones del producto
| Atributo | Valor |
| Tipo de comercialización | Producto caliente 2024 |
| A prueba de agua | - No, no lo sé. |
| Modelo | GR2-4.9A-A |
| Condición | Nuevo |
| Servicio de garantía posterior | Apoyo en línea |
| Tipo de montaje | Enroscado. |
| Estilo de diseño | Industriales |
| La capacidad de ajuste | Adjustable |
| Garantización | 1 año |
| Aplicación | Helicóptero, Drone, cámara de UAV, Gimbal |
| Componentes básicos | Equipo |
| Amortización de las vibraciones | - ¿ Qué? |
| A prueba de golpes | - ¿ Qué? |
Resumen técnico
Serie GR

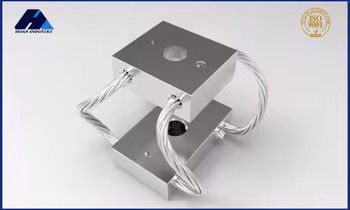

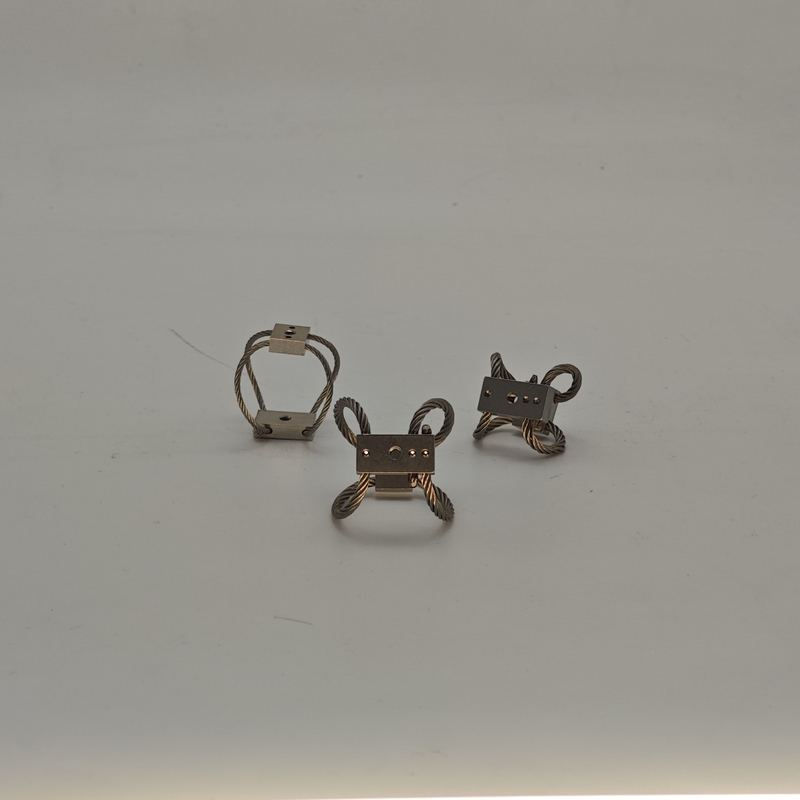

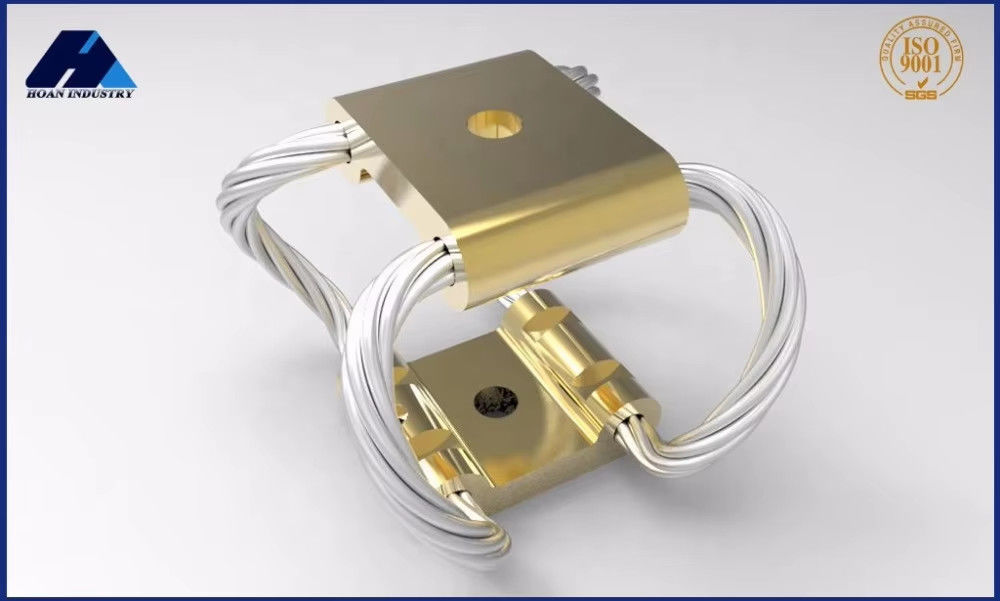

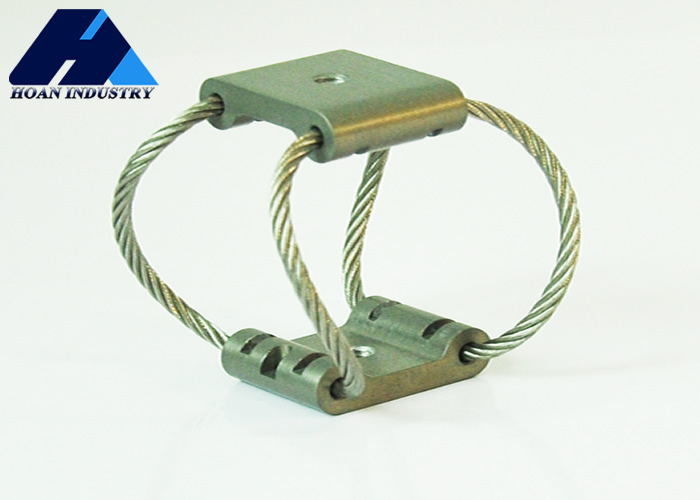

El aislador de cuerda de alambre de la serie GR (comúnmente conocido como "en forma de mariposa") desarrollado por Xi'an Hoan Microwave Co., Ltd.es un dispositivo de amortiguación de vibraciones de alto rendimiento basado en el principio de amortiguación no linealSu núcleo está compuesto por múltiples hebras de cuerdas de alambre de acero inoxidable trenzadas de acuerdo con una estructura topológica específica, formando una forma única de ala de mariposa simétrica de doble eje.
Este diseño no sólo dota al aislador de una resistencia a los impactos de 360° en todas las direcciones,pero también convierte la vibración mecánica en energía térmica para la disipación a través del mecanismo de disipación de la energía de fricción entre las hebras de cuerda de alambre.
En comparación con los aisladores de caucho tradicionales,La innovación de la serie GR radica en la ausencia de riesgos de envejecimiento: el material metálico evita completamente los defectos del caucho, que es propenso a la oxidación y el deterioro., y su vida útil puede alcanzar más de 20 años.y su rendimiento es estable en temperaturas extremas de -55°C a +200°C y en condiciones de trabajo adversas, como rociado de sal y contaminación por petróleo.
Parámetros de las dimensiones
| Modelo | La altura ((mm) ± 1.5 | Ancho (mm) | Peso (kg) | Opciones de montaje | A través del agujero (mm) | El hilo (mm) | C'sink (°) |
| Se aplican los siguientes requisitos: | 16 | 20 | 0.06 | A, B, C, D, E, S | - ¿Qué es eso?3 | M3 por 0.5 | 90 |
| GR2-9.3A-A | 19 | 21 | 0.06 | | | | |
| Las demás categorías: | 23 | 24 | 0.07 | | | | |
| GR2-4.9A-A | 27 | 27 | 0.07 | | | | |
Rendimiento a carga estática
| - No, no es así. | Modelo | Carga estática máxima (mm) | Se aplicará el método siguiente: | Se aplicará el método de ensayo de las condiciones de ensayo. | Ks (choque) (KN/m) |
| 1 | Se aplican los siguientes requisitos: | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3A-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | Las demás categorías: | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9A-A | 4.9 | 15.7 | 3.5 | 1.2 |
Escenarios de aplicación
| Aplicaciones | Equipo típico | Protección contra | Ventajas operativas |
| A bordo del buque | Electrónica, computadoras y maquinaria | Explosión, vibración inherente, tormentas | Larga vida útil, libre de mantenimiento, temperaturas extremas, resistencia a la corrosión, protección de todos los ejes |
| Vehículos para terrenos accidentados | Instrumentación, generadores y electrónica | Terreno accidentado, malas condiciones de la carretera, colisión | Larga vida, sin mantenimiento, temperaturas extremas, ozono, radiactividad, radiación UV |
| Contenedores de transporte marítimo | Optica, instrumentos, misiles y electrónica | Transporte, manipulación, descarga y carga | Larga vida útil, libre de mantenimiento, exposición a la humedad, uso repetido |
| Aeronáutica | Electrónica y computadoras | Maniobras de alta presión, aterrizajes difíciles, aire turbulento. | Temperatura y altitud extremas, ligero |
| Equipo industrial | Centrífugas, secadoras y bombas | Cargas dinámicas desequilibradas, martillo de fluido, vibración inherente, debilidad de la base | Larga vida útil, libre de mantenimiento, entornos corrosivos |
| Equipo de artillería | Control de computadoras, electrónica | Terreno accidentado, ferrocarril, transporte. | Sin mantenimiento, temperaturas extremas, explosión cercana |
| Equipo médico | Equipo mecánico necesario para la atención del paciente | Vibración de las piezas en movimiento, carretillas móviles-choque de transporte | Libre de mantenimiento, sin gases, puede esterilizarse |
| Las chimeneas | Caminas, limpiadores, dispositivos de medición | Viento causando frecuencias de resonancia, gas de pila causando turbulencias cerca del depurador, etc. | Sin mantenimiento, temperaturas extremas, entornos corrosivos |
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante de productos de amortiguación de vibración y micro-vibración de talleres industriales con muchos años de experiencia en China.
P: ¿Cuánto dura su plazo de entrega?
R: Si tenemos stock, podemos entregar inmediatamente. Si no hay stock, depende de la cantidad de tiempo, pero normalmente no más de 20 días hábiles.
P: ¿Cuál es el peso y la medida del producto?
R: Tamaño diferente con cantidad diferente, póngase en contacto con nosotros para obtener detalles.
P: ¿Se pueden fabricar los productos según las necesidades del cliente?
R: Sí, servicio OEM disponible.
P: ¿Qué necesita saber para obtener una cotización rápida?
R: Necesito el peso del equipo, el volumen; los requisitos de choque y vibración del equipo; agradeceríamos estos detalles sobre el entorno de aplicación del dispositivo.
P: ¿Se permite o no la compañía de visita?
R: Sí, damos la bienvenida a los clientes que visitan nuestra empresa. Estamos ubicados en Xi'an, Shaanxi, China.
