Serie GR2
Protección de precisión, nacida de la innovación: Aisladores de cable de acero de la serie GR de Hong'an Microwave

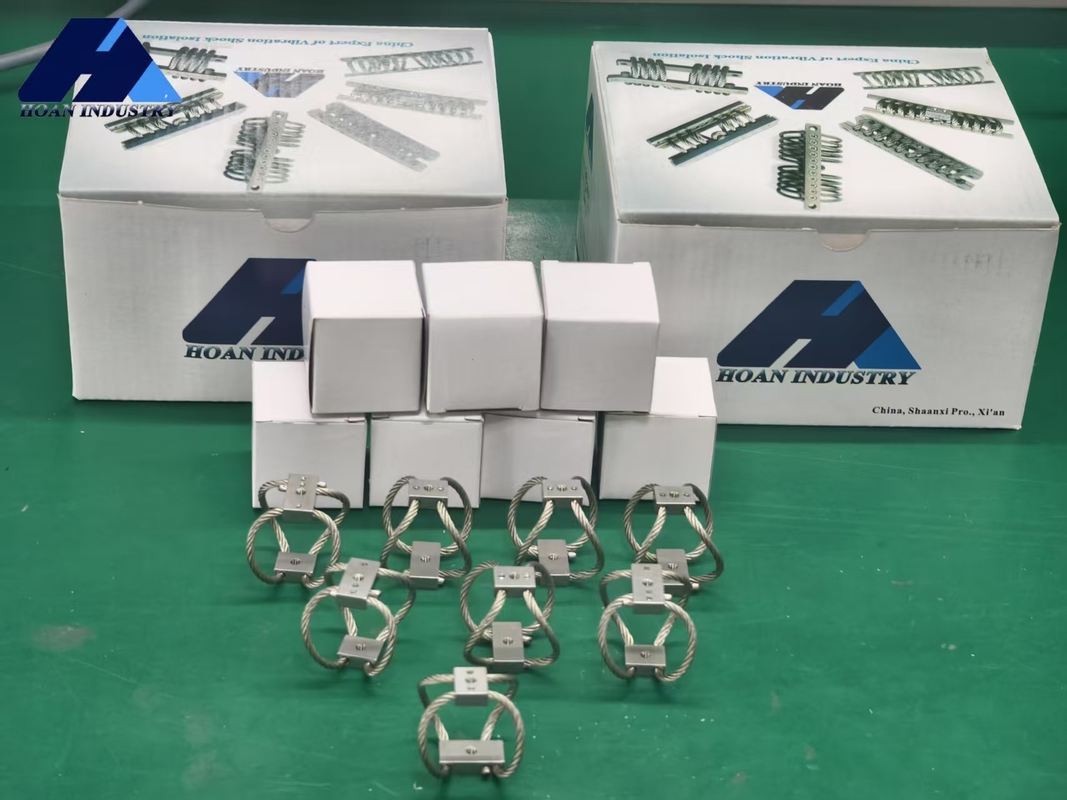

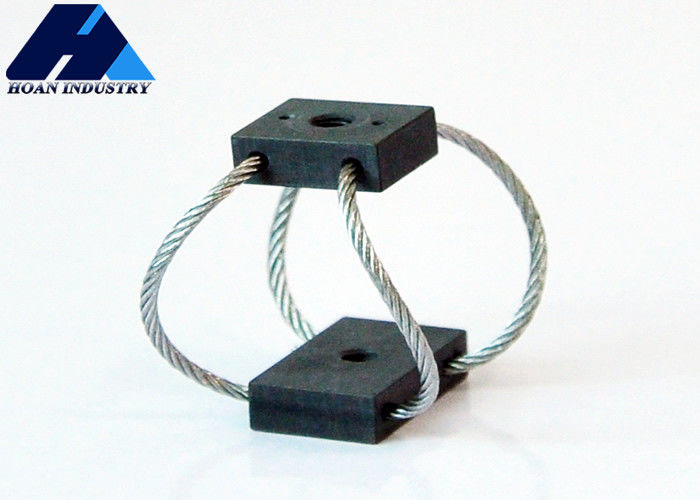

En el campo del control de vibraciones e impactos, los aisladores de cable de acero de la serie GR de Xi'an Hoan Microwave Co., Ltd. brindan una protección crucial para diversos instrumentos y equipos de precisión con su concepto de diseño único y excelente rendimiento. Este aislador, llamado vívidamente "en forma de mariposa", no solo recibe su nombre por su elegante apariencia, sino que, lo que es más importante, logra una disipación eficiente de la energía a través de sus delicadas propiedades mecánicas estructurales similares a las alas de una mariposa.

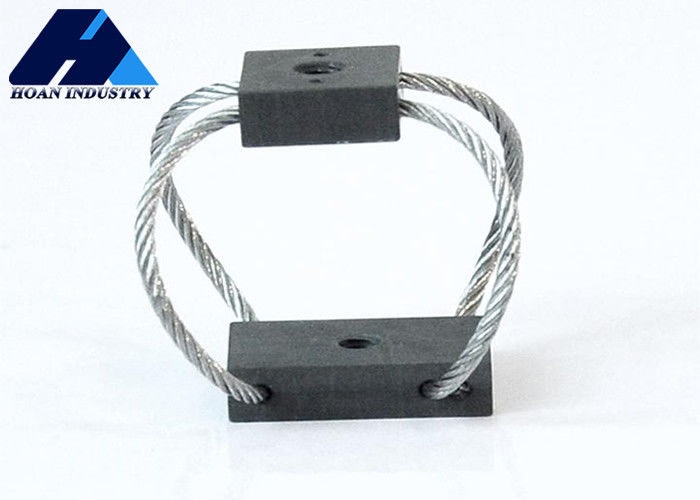

El secreto central de la serie GR reside en su estructura de cable de acero inoxidable en espiral elaboradamente trenzada. Innumerables hebras de cables de acero de alta resistencia se enrollan en ángulos específicos para formar un sistema de amortiguación no lineal. Cuando se produce una vibración o un impacto, se produce una pequeña fricción y deslizamiento entre las capas del cable de acero, como si numerosas "unidades de resorte-amortiguador" pequeñas trabajaran juntas, convirtiendo eficientemente la energía mecánica destructiva en energía térmica para su disipación. Este exclusivo mecanismo de amortiguación por "fricción seca" dota a la serie GR de una excelente capacidad de aislamiento de vibraciones de banda ancha, especialmente para suprimir vibraciones de frecuencia media-alta e impactos transitorios.
En comparación con los aisladores tradicionales de goma o de resorte metálico, la serie GR de Hoan Microwave destaca en capacidad de carga, resistencia a la fatiga y adaptabilidad ambiental (resistencia a altas y bajas temperaturas, aceite y corrosión). Su estructura está libre de problemas de envejecimiento, con una larga vida útil y requisitos de mantenimiento extremadamente bajos, lo que proporciona una garantía fiable para el funcionamiento estable a largo plazo del equipo. Ya sea junto a plataformas ópticas de precisión, equipos de imágenes médicas de alta gama o en las cabinas de instrumentos de precisión de vehículos y barcos, esta "mariposa metálica" cumple silenciosamente con su deber de proteger la precisión, lo que es una vívida encarnación de la profunda acumulación técnica y el espíritu innovador de Hoan Microwave.
Tabla de parámetros de dimensiones
| Modelo |
Altura (mm)
±1.5
|
Ancho
(mm)
|
Peso
(kg)
|
Opciones de montaje |
Agujero pasante
(mm)
|
Rosca
(mm)
|
Avellanado
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A,B,C,D,E,S |
∅3.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Curva de carga estática
| No. |
Modelo |
Carga estática máxima
(mm)
|
Deflexión máxima
(mm)
|
Kv(Vibración)
(KN/m)
|
Ks(Impacto)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| No. |
Modelo |
Carga estática máxima
(mm)
|
Deflexión máxima
(mm)
|
Kv(Vibración)
(KN/m)
|
Ks(Impacto)
(KN/m)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| No. |
Modelo |
Carga estática máxima
(mm)
|
Deflexión máxima
(mm)
|
Kv(Vibración)
(KN/m)
|
Ks(Impacto)
(KN/m)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Aplicaciones del producto
| Aplicaciones |
Equipos típicos |
Protección contra |
Ventajas operativas |
| A bordo de barcos |
Electrónica, computadoras, maquinaria |
Explosiones, vibraciones inherentes, tormentas |
Larga vida útil, sin mantenimiento, temperaturas extremas, resistencia a la corrosión, protección en todos los ejes |
| Vehículos todoterreno |
Instrumentación, generadores, electrónica |
Terreno accidentado, malas condiciones de la carretera, colisiones |
Larga vida útil, sin mantenimiento, temperaturas extremas, ozono, radiactividad, radiación UV |
| Contenedores de envío |
Óptica, instrumentos, misiles, electrónica |
Tránsito, manipulación de caídas, carga/descarga |
Larga vida útil, sin mantenimiento, exposición a la humedad, uso repetido |
| Aeronaves |
Electrónica, computadoras |
Maniobras de alta G, aterrizajes bruscos, aire turbulento |
Temperaturas y altitudes extremas, peso ligero |
| Equipos industriales |
Centrífugas, secadoras, bombas |
Cargas dinámicas desequilibradas, golpe de fluido, vibraciones inherentes, debilidad de la base |
Larga vida útil, sin mantenimiento, entornos corrosivos |
| Equipos de artillería |
Controles informáticos, electrónica |
Terreno accidentado, clasificación de ferrocarriles, tránsito |
Sin mantenimiento, temperaturas extremas, explosiones cercanas |
| Equipos médicos |
Equipos mecánicos necesarios para el cuidado del paciente |
Vibración de las piezas móviles, carros móviles - Impacto del transporte |
Sin mantenimiento, sin emisión de gases, se puede esterilizar |
| Chimeneas |
Chimeneas, depuradores, dispositivos de medición |
Viento que causa frecuencias resonantes, gases de la chimenea que causan turbulencias cerca del depurador, etc. |
Sin mantenimiento, temperaturas extremas, entornos corrosivos |
* Material de las barras de montaje *
Se puede seleccionar acero inoxidable o aluminio
* Selección del tratamiento de la superficie de las barras de montaje de aluminio *
* Anodizado blanco: El tratamiento de la superficie para hacer que la superficie de aluminio sea más dura que ella misma. El color de las barras de montaje de aluminio anodizado blanco mantiene el mismo color que el propio aluminio. Es el tratamiento superficial normal de las barras de montaje de aluminio;
* Anodizado duro: El tratamiento de la superficie para hacer que las barras de montaje de aluminio sean mucho más duras que el anodizado blanco. El color de las barras de montaje de aluminio anodizado duro es más oscuro que el anodizado blanco. Uso especial para requisitos complejos o especiales de las condiciones de trabajo del uso de aisladores de cable de acero.
