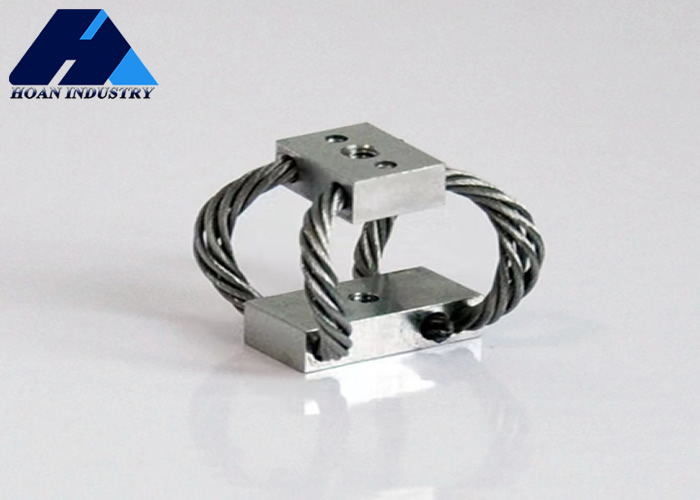

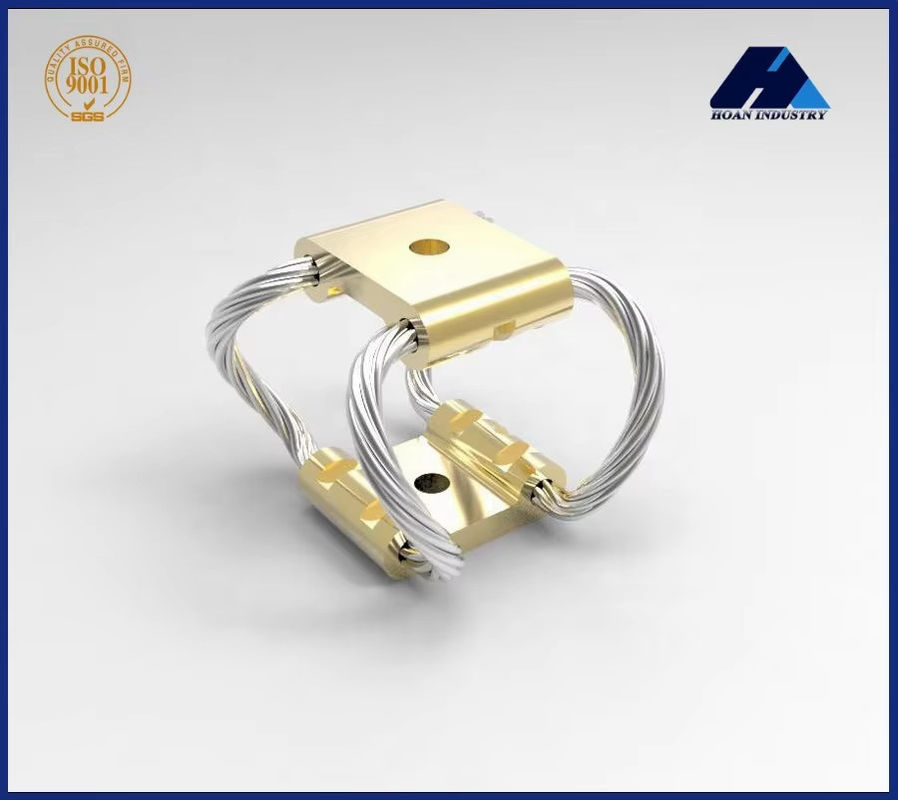

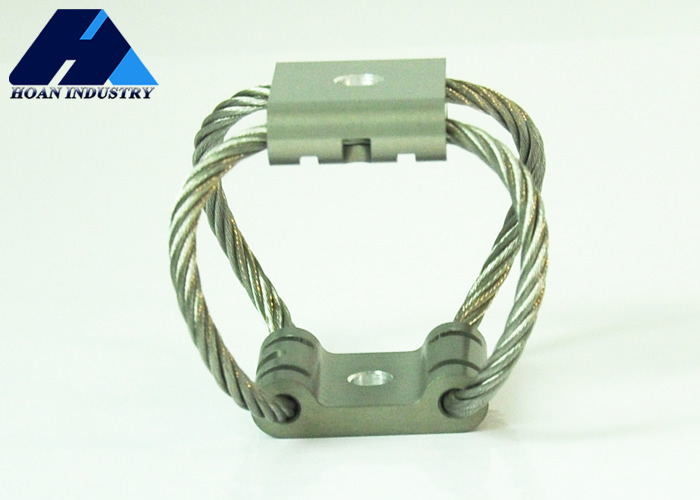

GR3-22A-A aislador de vibración de cuerda de alambre de acero en forma de mariposa
Estructura de doble arco para absorción de energía y resistencia al impacto
Especificaciones del producto
| Atributo |
Valor |
| Accesorios |
No |
| Tipo de instalación |
El valor de las emisiones de gases de efecto invernadero |
| Resistencia al choque |
20 g/11 ms |
| Tipo de montaje |
Fin del bucle |
| Construcción de cables de alambre |
7x19 |
| Proporción de amortiguación |
0.5 |
| Tamaño del hilo de montaje |
M3 |
| Formato del dibujo |
DWG y PDF |
| Fabricante |
Compañía Hoan |
| Producto relativo |
Amortizador de corriente de retorno |
| Industrias aplicables |
Energía y minería |
| Certificación del producto |
Las normas ISO 9001 |
| Peso |
2.2 kg |
| Rango de aislamiento de las vibraciones |
0.5 a 10 Hz |
| Rigidez axial |
50 N/mm |
Descripción del producto
Serie GR3
Superando la rigidez con flexibilidad- El aislador de vibración de cuerdas de alambre de acero GR3 con forma de mariposa de Xi'an Hoan Microwave Co., Ltd. está diseñado para entornos duros que requieren resistencia al impacto y aislamiento de vibraciones.
El mecanismo de protección del núcleo proviene de sus características de amortiguación histerética no lineal.conversión de energía cinética en energía térmica para disipaciónEste proceso reduce significativamente la aceleración de impacto máximo transmitida al equipo protegido.
La estructura de doble arco en forma de mariposa proporciona un espacio de deformación superior y rutas de distribución de energía, dispersando eficazmente las cargas de impacto al tiempo que evita la concentración de tensión.En comparación con las almohadillas de aislamiento de vibración de caucho tradicionales o los resortes metálicos, GR3 ofrece un alto amortiguación, gran capacidad de deformación y características anti sobrecarga.
Diagrama del modelo
Curva de carga estática
Especificaciones técnicas
| - No, no es así. |
Modelo |
Carga estática máxima (N) |
Se aplicará el método siguiente: |
Se aplicará el método de ensayo de las condiciones de ensayo. |
Ks (choque) (KN/m) |
| 1 |
Se aplicará el procedimiento siguiente: |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
Se aplicará el procedimiento siguiente: |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Opciones materiales
Material de la férula de montaje: se puede seleccionar acero inoxidable o aluminio
Opciones de tratamiento de la superficie
- Anodizado en blanco:Tratamiento de superficie estándar que hace la superficie de aluminio más dura manteniendo su color natural.
- Anodizado duro:Crea una superficie mucho más dura que el anodizado blanco, con un color más oscuro.
