Eliminar las vibraciones mecánicas severas y la contaminación acústica estructural

En los edificios comerciales modernos y en las plantas industriales pesadas, el ruido provocado por las estructuras es un desafío persistente y costoso de ingeniería.y las descargas del compresor se transfieren directamente a los pisos de hormigónEsta energía viaja como ondas de sonido de origen sólido a través de las columnas del edificio, vibrando planos enteros, causando quejas de ruido, aflojando las juntas de las tuberías y perturbando el equipo de alta precisión.
Si usted está tratando con:
Transmisión de ruido estructural: Sonidos de baja frecuencia que se propagan desde las salas de equipos mecánicos a través de losas de suelo hacia oficinas o espacios residenciales.
Tensión en las juntas de las tuberías HVAC: vibraciones severas en las bombas de agua o en los enfriadores que causan fatiga en las tuberías, lo que conduce a fugas de fluidos y grietas de soldadura.
Pérdida de calibración del instrumento: Balanzas de laboratorio delicadas o sensores ópticos que registran vibraciones del suelo, lo que resulta en lecturas poco confiables.
Las almohadillas de aislamiento de vibración de caucho modulares Hoan 100301 representan la solución de desacoplamiento profesional definitiva.Esta serie de almohadillas "waffle" de trabajo pesado utiliza un, la configuración apilada para absorber la energía estructural y lograr operaciones de maquinaria silenciosas.

Galería de productos

Nuestra serie 100301 presenta un diseño de gofres de doble cara que evita el deslizamiento, aumenta la desviación dinámica y garantiza una distribución uniforme de la carga.

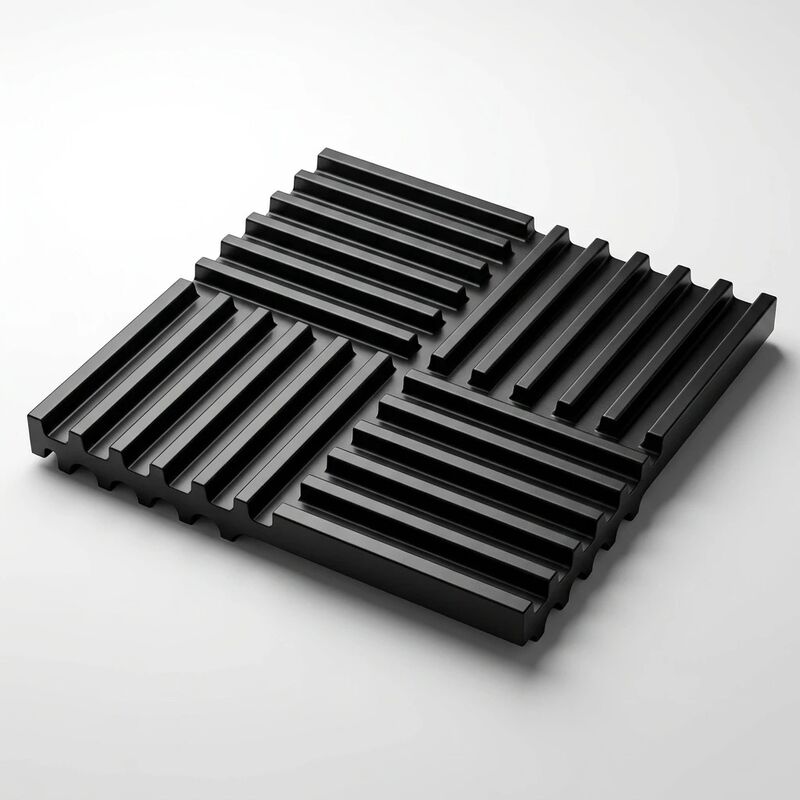

1. Hoan 100301 Pad de vibración de caucho modular (configuración estándar)

Con una textura de waffle de alto rendimiento que crea bolsas de vacío multidireccionales, esta almohadilla ofrece un excelente aislamiento de fricción estática y de golpes.(Figura 1: Hoan 100301 Pad de caucho antivibración de gofres de caucho natural moldeado con precisión con juntas de bloqueo modulares para dimensionamiento flexible).

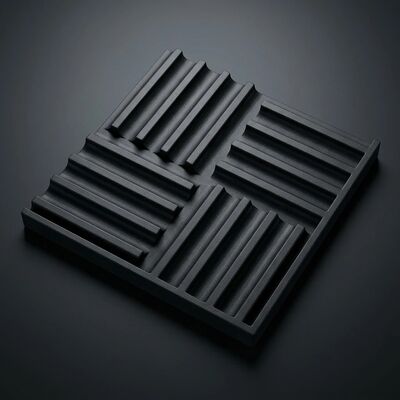

2Superficie de la rejilla y detalle de la calidad del material

Una vista de cerca que destaca nuestro elastómero vulcanizado de alta calidad, que muestra un espesor de pared constante y una alta resistencia al desgarro diseñado para entornos estructurales exigentes.(Figura 2: Detalle del perfil de superficie: la rejilla de gofres de Thedense garantiza unas características óptimas de corte y evita la acumulación de humedad o aceite debajo de la almohadilla).

Características clave Beneficios

Diseño de azulejos modulares interconectados:La huella estándar de un solo bloque mide 85 mm x 85 mm x 20 mm.Los bloques individuales se pueden conectar sin problemas en alfombras más grandes para que coincidan con cualquier base de equipo o cortar en el sitio con un cuchillo de utilidad sin perder la estabilidad de borde o la capacidad de carga.
Performance de múltiples capas apilables (de 1 a 4 capas):El 100301 admite instalaciones apiladas de hasta 4 capas de altura (alturas totales: 20 mm, 43 mm, 66 mm y 89 mm).Mediante la inserción de 3 mm placas de acero galvanizado entre capas para distribuir las cargas de compresiónEl sistema reduce su frecuencia natural a un notable 5,3 Hz para una máxima protección contra las bajas frecuencias.
Formulación de caucho natural de alto amortiguación:Una mezcla especial de NR, Neoprene o EPDM proporciona una disipación de energía superior, absorbe hasta el 99% de micro-choques de alta frecuencia, lo que lo hace perfecto para motores de alta velocidad, generadores,y refrigeradores industriales.Nomenclatura/parteSistema de numeración:
El primer dígito (dureza):Por ejemplo, 6 representa 60 Shore A (Estándar). opcional suave 4 (40 Shore A) o extra-rígido 8 (80 Shore A) son personalizables.
El segundo dígito (bloques):Define la configuración de la huella (1 = 1 bloque, 2 = 2 bloques, 4 = 4 bloques, 6 = 6 bloques,8 = 8 bloques).
Tercer dígito después del guión (capas):Especifica el número de capas apiladas (de 1 a 4 capas, separadas por placas de distribución de carga de 3 mm).

Alta resistencia al medio ambiente químico:Formulado para resistir la radiación UV, el ozono, el moisEl uso de los productos de limpieza y de limpieza de la industria es muy importante para la seguridad y la seguridad de las empresas.

Especificaciones detalladas (serie Hoan 100301 - dureza 60 Shore A)

La siguiente tabla detalla las especificaciones técnicas completas para las familias estándar 40, 60 y 80 Shore Aproduct (usando 60 Shore A como referencia).Estos parámetros están totalmente certificados para garantizar cálculos mecánicos fiables.:

Aplicaciones técnicas

Las almohadillas de vibración modulares Hoan 100301 son de confianza en todo el mundo por parte de consultores acústicos, contratistas del Parlamento Europeo y fabricantes de máquinas para aislar tanto el ruido de las máquinas de alta frecuencia como los impactos pesados de baja frecuencia.
Las torres de refrigeración de los sistemas HVAC:Ideal para colocar bajo el techo unidades de tratamiento de aire (AHU), enfriadores y condensadores de evaporación para evitar que las vibraciones hagan eco a través de las estructuras de hormigón.Pampas de agua de circulación de gran volumen y centrifugadores desacoplados, protegiendo las tuberías estructurales de las grietas por fatiga.
Las partidas de los aparatos de las partidas de las partidas de los aparatos de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas.Absorbe fuerzas desequilibradas verticales y horizontales de alta energía, estabilizando los deslizamientos del compresor sin anclaje rígido del suelo.
Camas de fondo de laboratorio delicadas:Protege los microscopios electrónicos de alta ampliación, las máquinas de medición de coordenadas (CMM) y las mesas ópticas de las vibraciones del suelo ambiente.
Piso flotante arquitectónico Salas acústicas:Se utiliza con frecuencia en la construcción de pisos de teatros, salas de generadores de hoteles, estudios de grabación y salas de plantas mecánicas para establecer un desacoplamiento acústico de alta eficiencia.
