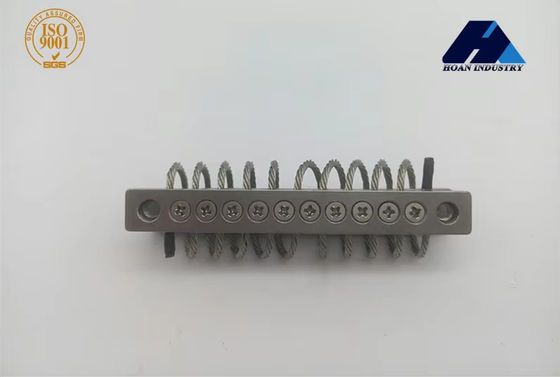

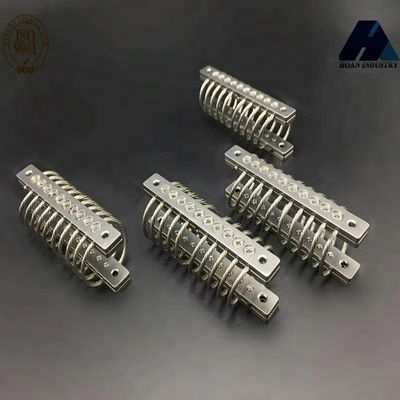

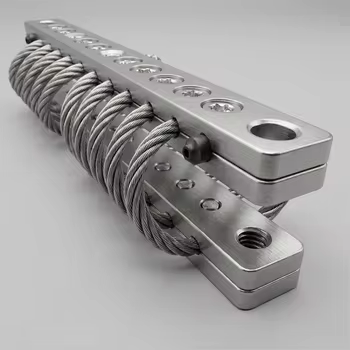

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Resumen:
El JGX-0160E-4.8A es un aislador de vibraciones con cardán totalmente metálico diseñado para un control de vibración de precisión en aplicaciones de cámaras UAV compactas. Su construcción totalmente metálica elimina por completo los componentes de caucho y elastómero, brindando un rendimiento de amortiguación constante que no se ve afectado por los cambios de temperatura, la exposición a los rayos UV o el contacto químico. El mecanismo patentado de disipación de vibraciones convierte la energía mecánica en calor en milisegundos, proporcionando un aislamiento inherentemente confiable que no requiere mantenimiento durante la vida útil del producto. La capacidad de carga de 4,8 kg con configuración de montaje tipo A está optimizada para cargas útiles ligeras de cámaras de acción y FPV.

Rendimiento de carga vertical

Rendimiento de carga direccional de 45°

Rendimiento de carga lateral

Mecanismo de amortiguación e ingeniería de materiales

El JGX-0160E-4.8A logra su control de vibración líder en su clase a través de un puroconstrucción totalmente metálicaarquitectura. el aisladorrápida disipación de energíaEl mecanismo convierte la energía de vibración mecánica en energía térmica de bajo grado a través de la fricción seca en sus interfaces de contacto internas, que se disipa pasivamente en el aire circundante en 3-5 milisegundos por ciclo. No hay fugas de fluidos hidráulicos, elementos elastómeros que se agrietan ni conexiones mecánicas que se desgastan: la arquitectura totalmente metálica garantiza un rendimiento de amortiguación constante y sin mantenimiento durante toda la vida operativa del UAV.

Las placas base están mecanizadas a partir de una aleación de aluminio 6061-T6 con un acabado superficial anodizado duro (tipo III, compatible con MIL-A-8625). Esto proporciona una capa de óxido de 50 micrones que resiste la corrosión galvánica cuando se monta en marcos de drones de fibra de carbono, un punto de falla común en las interfaces de acero sobre fibra de carbono. Los tornillos de cabeza hueca de acero de aleación de grado 12.9 con revestimiento de óxido negro se suministran como sujetadores estándar, preaplicados con fijador de roscas de resistencia media para un ensamblaje resistente a las vibraciones.

Guía de instalación

1. Verifique que el peso de la carga útil esté entre 1,4 N y 3,4 N (30%-70% de la carga estática máxima de 4,8N) para un rendimiento de amortiguación óptimo.
2. Seleccione la configuración de montaje requerida (A a E, o tipo S) según la geometría del marco de su cardán. El modelo estándar 4,8A se envía con la configuración A; Otras configuraciones están disponibles bajo petición.
3. Limpie todas las superficies de montaje con alcohol isopropílico. Aplique una fina película de compuesto antiagarrotamiento a las roscas del sujetador si opera en ambientes con niebla salina.
4. Después de la instalación, realice una prueba de barrido de vibración del suelo de 5 a 500 Hz para verificar el rendimiento del aislamiento antes del despliegue en vuelo.

Garantía de calidad y cumplimiento de estándares

Cada aislador JGX-0160E-4.8A pasa por cuatro controles de calidad obligatorios antes del envío: (1) Inspección dimensional utilizando equipos CMM con una precisión de ±0,02 mm frente a dibujos de ingeniería; (2) Verificación de la tensión del cable al 150 % de la carga nominal con ajuste permanente a cero; (3) Caracterización de la rigidez dinámica en un barrido de frecuencia de 5-2000 Hz en una mesa vibratoria electrodinámica; (4) Inspección final visual y dimensional con trazabilidad del lote hasta los números de calor de la materia prima. Nuestras instalaciones de producción con certificación ISO 9001:2015 mantienen la trazabilidad completa de los lotes desde la bobina de acero entrante hasta la numeración de serie del producto terminado.

Campos de aplicación

1. Fotografía aérea y cinematografía UAV
2. Drones de inspección industrial y monitoreo de activos
3. Plataformas de encuestas agrícolas de precisión
4. Soportes de carga útil LiDAR y de imágenes térmicas
5. Cuadricópteros de carreras y estilo libre FPV
6. Sistemas de drones de búsqueda y rescate
