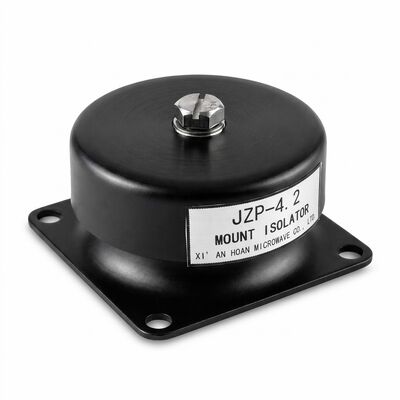

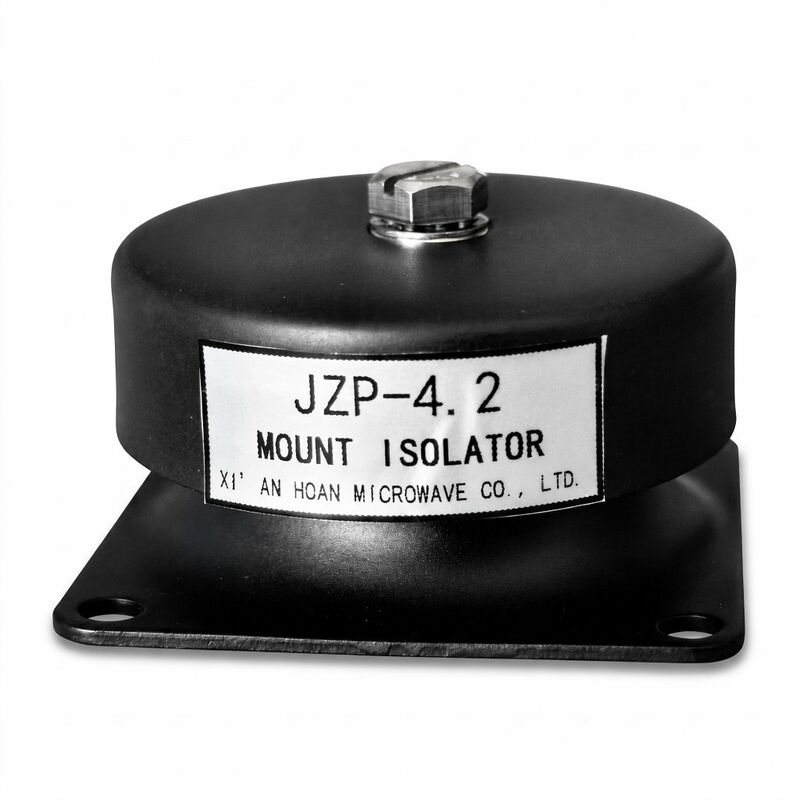

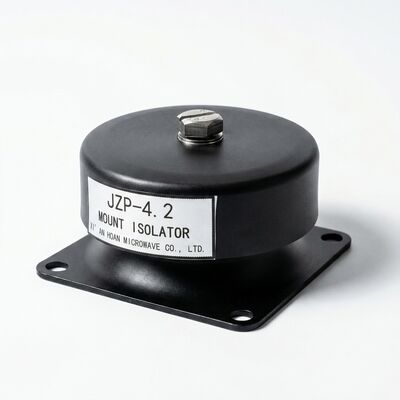

Soporte de amortiguador de montaje de aislador de vibración de goma de recuperación de alto cizallamiento JZP-4.2 para supresión de resonancia de maquinaria

Por qué la recuperación de corte define el rendimiento de aislamiento a largo plazo

Cuando unMontaje de aislante de vibracionesse somete a fuerzas laterales por el par de arranque del equipo, masas de rotación desequilibradas o empujes externos durante el mantenimiento el elemento de caucho sufre deformación por cizallamiento.Los soportes de mala calidad desarrollan un conjunto permanente después de ciclos de cizallamiento repetidos, causando que el equipo aislado se desvíe de su alineación original.2Aislador de vibración de cauchose ha diseñado con una geometría de elastómeros de alta recuperación: después de 100.000 ciclos de cizallamiento al 80% de la deformación nominal máxima, el conjunto residual mide menos de 0,3 mm bien dentro del 0.Umbral de 5 mm que la mayoría de los conjuntos de bombas y compresores alineados con precisión pueden tolerar sin parpadeo.

Estabilidad lateral: mantener el equipo en su lugar

Las máquinas ligeras son particularmente susceptibles al desplazamiento lateral porque la masa suspendida es baja en relación con las fuerzas de excitación.Un paquete de bombas de 35 kg que arranca bajo carga puede generar fuerzas transitorias laterales superiores a 200 N en los puntos de montajeEl JZP-4.2El aislante de montajeaborda esto con un 0.81 relación de rigidez lateral-axial significa que el movimiento lateral es sólo ligeramente más suave que la compresión vertical, a diferencia de muchos soportes cilíndricos donde la rigidez lateral puede ser 3 5 * más baja que la axial.El resultado: el equipo se mantiene centrado en su base sin necesidad de snubbers o guías externas.

Supresión de la resonancia  Resolver el problema de la maquinaria de luz

Las máquinas ligeras presentan un desafío de vibración único:la masa del equipo es lo suficientemente baja como para que la frecuencia natural montada a menudo se sitúe entre 8 y 18 Hz En el caso de los motores de alta velocidad, la velocidad de rotación de los motores de alta velocidad (RPM) es la velocidad de rotación de los motores de alta velocidad.Montura de absorción de choquescon baja amortiguación (< 0,05 factor de pérdida) amplificará la vibración en resonancia en lugar de suprimirla, potencialmente triplicando o cuadruplicando la fuerza transmitida.

El JZP-4.2 utiliza un mecanismo de amortiguación dependiente de la frecuencia inherente a su formulación de elastómeros llenos.el factor de amortiguación (tan δ) se eleva a 0.18 ̊0.22En las frecuencias de funcionamiento superiores a 25 Hz, donde la mayoría de las máquinas giratorias funcionan, el tan se reduce a 0,08 ∆0.12, proporcionando un aislamiento eficiente (normalmente una reducción de la vibración del 85-92% a 50 Hz).

Geometría de la instalación y datos dimensionales

Configuraciones de montaje específicas de la aplicación

• Compresores de aire de un solo cilindro (0,753 kW):El JZP-4.2 suprime el modo de oscilación de 812 Hz que las máquinas recíprocas de un solo cilindro excitan durante la carrera de compresión.La rigidez lateral impide que el tanque pase por el suelo sobre hormigón liso.
• Pantallas de la bomba centrífuga (0,5-5 CV):Tres o cuatro monturas entre la base del motor de la bomba y el marco de deslizamiento.La alta recuperación de cizallamiento previene la desalineación progresiva entre los ejes de la bomba y el motor, una causa común de fallas prematuras del sello mecánico.
• Unidades de centrofugo de laboratorio:ElAislador de vibración de cauchosuaviza la vibración de desequilibrio de 15 ∼ 30 Hz sin añadir masa de inercia que ralentizaría los tiempos de descenso de la rampa con la tapa abierta.La estabilidad lateral es clave durante la fase de giro transitorio cuando el rotor pasa por su velocidad crítica.
• Unidades de condensación de aire acondicionado y aire acondicionado pequeñas (13 TR):ElMontura de absorción de choquesEl 0.0 es el valor de los valores de las vibraciones del compresor y del ventilador en los soportes de techo o de pared.81:1 relación lateral/axial maneja las cargas laterales inducidas por el viento sin balanceo excesivo.

Preguntas de verificación del rendimiento

P: ¿Cómo se mide la recuperación de cizallamiento en la línea de producción?
R: Cada lote se somete a un ensayo de arrastramiento acelerado de 24 horas: el 80% de la carga nominal máxima se aplica en dirección lateral durante 12 horas a 70 °C y luego se libera.La deformación residual se mide con un indicador de diagrama a las 2 horas después de la liberaciónSe rechazan las unidades con un conjunto residual superior a 0,35 mm.

P: ¿La temperatura afecta la relación de rigidez lateral/axial?
R: Moderadamente. A -25°C, la proporción se desplaza a aproximadamente 0.75A +100 °C, se ablanda hasta aproximadamente 0.85:1La relación se mantiene dentro del rango utilizable en toda la banda de temperatura nominal.

P: ¿Cuál es la vida útil prevista en funcionamiento continuo las 24 horas, los 7 días de la semana?
R: En un ambiente interior controlado (15°C, seco, sin exposición química), el JZP-4.2 está calificado para 5°7 años de funcionamiento continuo antes de alcanzar 1,0 mm de deslizamiento acumulado.En instalaciones al aire libre o semicerradasSe recomienda su sustitución cuando la pérdida total de altura exceda de 2,0 mm (aproximadamente el 7% de la altura libre).
