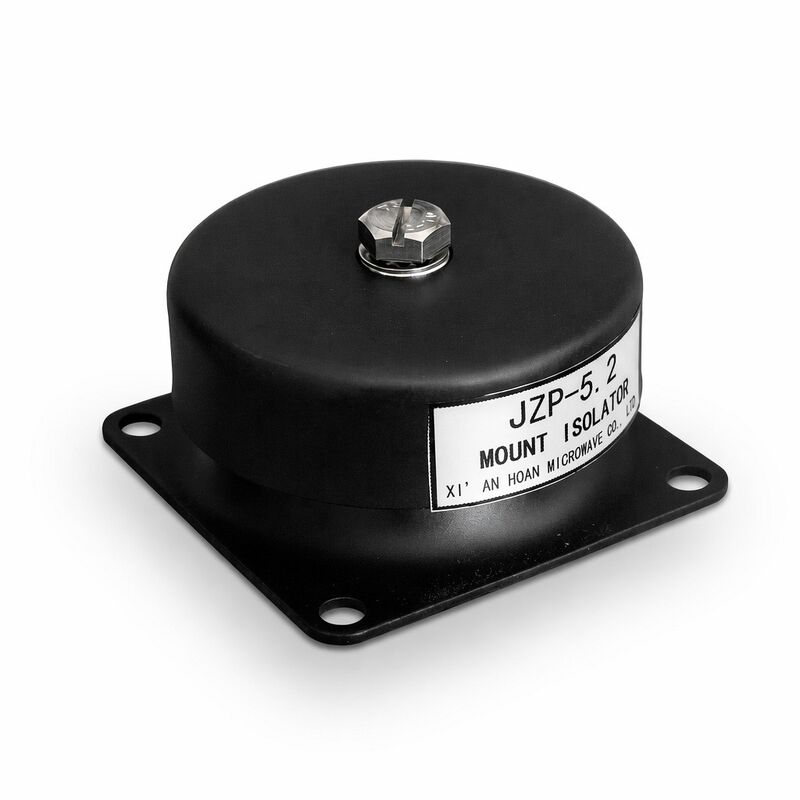

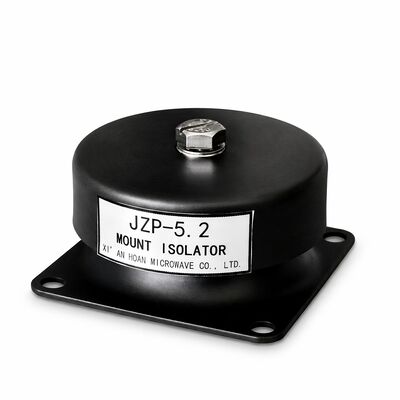

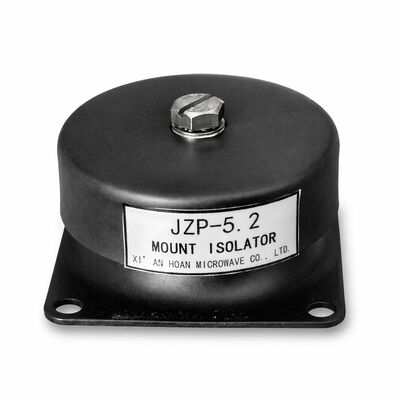

JZP-5.2 Soporte de amortiguador de vibración de caucho moldeado de precisión resistente a la intemperie UV para equipo al aire libre

¿Qué sucede cuando instala un soporte de caucho con clasificación para interiores en exteriores?

La cadena de fallas es predecible y está bien documentada. Dentro de los 3-6 meses de exposición continua al exterior, la superficie de un caucho natural estándarAmortiguador de vibraciones de cauchodesarrolla una red de microfisuras —técnicamente denominada agrietamiento por ozono— a medida que el ozono atmosférico ataca la cadena polimérica insaturada. Al mes 12, la radiación UV ha degradado los 0.2-0.5 mm superiores de la superficie del caucho en una capa calcárea y despolimerizada que desprende el negro de humo como polvo negro. Al cabo de 18-24 meses, los efectos combinados del ciclo térmico, la fragilización por UV y el ataque de ozono han desplazado la rigidez dinámica del soporte en un 20-35%, lo que significa que el equipo que debía aislar ahora está transmitiendo vibraciones directamente a la estructura. El JZP-5.2Soporte antivibratoriofue diseñado específicamente para interrumpir esta cadena a nivel de material, antes de que comience.

Compuesto co-curado EPDM/CR — La ciencia de materiales detrás de la supervivencia en exteriores

Los soportes de caucho de un solo polímero implican una compensación: el caucho natural (NR) ofrece excelentes propiedades dinámicas pero falla en exteriores; el EPDM ofrece una resistencia a la intemperie excepcional pero una pobre resistencia al aceite; el policloropreno (CR) ofrece una resistencia equilibrada al aceite y a la intemperie pero un mayor grado de deformación permanente. El JZP-5.2Soporte aislanteutiliza una mezcla co-curada de EPDM/CR en una proporción aproximada de 60:40 en peso, co-vulcanizada en un solo ciclo de moldeo. Esto no es un laminado de dos capas: los polímeros se mezclan en la etapa de composición y se reticulan simultáneamente, creando un material monofásico que hereda la durabilidad exterior del EPDM y la tenacidad mecánica del CR.

Propiedades clave del material del compuesto elastomérico JZP-5.2:

Tenga en cuenta que el JZP-5.2 sacrifica aproximadamente entre el 15 y el 20% de la resistencia a la tracción máxima de un soporte de NR puro a cambio de una mejora 20 veces mayor en la resistencia al ozono y una mejora 5 veces mayor en la estabilidad de la rigidez envejecida por UV. Para instalaciones exteriores, esta es una compensación abrumadoramente favorable: la resistencia a la tracción rara vez es el factor limitante en una aplicación de aislamiento de vibraciones, pero la deriva de la rigidez compromete directamente el rendimiento del aislamiento.

Cero bolsas de aire — Explicación del moldeo por transferencia al vacío

En el moldeo por compresión convencional de unSoporte amortiguador, se coloca un trozo de caucho pre-pesado en una cavidad de molde abierta. Al cerrar el molde, el aire atrapado entre el caucho y las paredes de la cavidad solo tiene una vía de escape: a través de la línea de separación. En geometrías complejas con embuticiones profundas, nervaduras o insertos metálicos incrustados, inevitablemente se arrastra algo de aire, formando vacíos internos que van desde 0.1 mm² hasta varios mm² de sección transversal.

Estos vacíos no son benignos. Cada vacío actúa como un concentrador de tensiones: cuando el soporte se comprime, las paredes del vacío experimentan una concentración de deformación 2-4 veces mayor que el material a granel. Bajo carga cíclica a 10-30 Hz (típico para maquinaria rotativa), el vacío se convierte en un sitio de iniciación de grietas por fatiga. El JZP-5.2Amortiguador de vibraciones de cauchoelimina este modo de falla mediante moldeo por transferencia asistido por vacío:

1. Colocación de la preforma:Se coloca un trozo de compuesto EPDM/CR pesada con precisión en la cámara de transferencia, no en la cavidad.
2. Evacuación al vacío:Antes de la inyección, la cavidad del molde cerrado se evacúa a -0.095 MPa durante 10 segundos, eliminando esencialmente todo el aire del volumen de la cavidad.
3. Inyección por transferencia:El compuesto se inyecta a través de un sistema de canales en la cavidad evacuada a 85 ±5 °C bajo 200 toneladas de fuerza de sujeción. Debido a que no hay aire que desplazar, el caucho llena cada contorno de la cavidad, incluido el socavado alrededor del inserto metálico encolado.
4. Verificación por C-scan:Cada unidad pasa por una estación automatizada de C-scan ultrasónico de 5 MHz. El sistema marca cualquier reflexión interna que supere el equivalente a un agujero plano de 0.3 mm². Se aplica un límite de calidad de aceptación (AQL) de lote de 0.65% según ISO 2859-1.

Especificaciones físicas del JZP-5.2

Entornos de instalación donde el JZP-5.2 supera a los soportes estándar

• Soportes de ventilador de refrigeración de inversores solares en tejados: Exposición solar 24/7 a temperatura elevada (la temperatura ambiente del tejado puede alcanzar los 70 °C en un día de 35 °C). ElSoporte antivibratorioevita que las vibraciones del desequilibrio del ventilador se transmitan a la carcasa del inversor mientras sobrevive al asalto UV de varios años.
• Gabinetes de equipos de gestión de tráfico en carretera: Exposición combinada a rayos UV, gases de escape de vehículos (precursor de ozono), rociado de sal de carretera en invierno y vibraciones 24/7 de vehículos pesados que pasan. Los soportes JZP-5.2 aíslan el chasis electrónico de las vibraciones transmitidas por el suelo.
• Estaciones de bombeo agrícola (instalaciones a campo abierto): Sol directo, lluvia, salpicaduras de agua de riego con fertilizantes disueltos (ligeramente ácidos) y cambios de temperatura desde noches de invierno de -10 °C hasta tardes de verano de +50 °C.
• Bombas de transferencia de combustible para marinas y muelles: ElSoporte amortiguadorresiste tanto los rayos UV de la luz solar reflejada por el agua como el contacto incidental con combustible y aceite, condiciones que degradan tanto el EPDM puro (baja resistencia al aceite) como el NR puro (baja resistencia a los rayos UV) por igual.

Preguntas frecuentes del especificador

P: ¿Se incluye el informe C-scan con cada envío?
R: Se incluye un certificado de lote C-scan resumido que muestra el estado de aprobación AQL 0.65% con cada pedido de más de 200 unidades. Las imágenes individuales de C-scan de unidades están disponibles bajo petición sin cargo adicional para pedidos superiores a 500 unidades. Por debajo de 200 unidades, el certificado de lote confirma que se realizó una inspección C-scan del 100% y se cumplió el AQL.

P: ¿Cuál es la vida útil de un JZP-5.2 sin instalar?
R: Cuando se almacena en su embalaje original, lejos de la luz solar directa, a 10-30 °C y por debajo del 70% de humedad relativa, el JZP-5.2 tiene una vida útil de 5 años a partir de la fecha de fabricación (marcada en la etiqueta de la caja en formato AAAA-MM-DD). El factor limitante es la capa de pasivación del recubrimiento de Zn-Ni en los pernos, no el compuesto de caucho. Las unidades almacenadas más allá de los 5 años deben ser inspeccionadas por corrosión de los pernos antes de la instalación.

P: ¿Se puede utilizar el JZP-5.2 en contacto directo con agua de mar?
R: El elemento de caucho (EPDM/CR) tolera el contacto intermitente con agua de mar sin degradación. Sin embargo, el inserto estándar de acero Q235 chapado en zinc no está clasificado para inmersión continua en agua de mar; espere óxido rojo en 3-6 meses bajo inmersión constante. Para aplicaciones en la zona de salpicaduras marinas, especifique la variante con inserto de acero inoxidable 316. Para aplicaciones de inmersión total, póngase en contacto con ingeniería para una solución personalizada.
