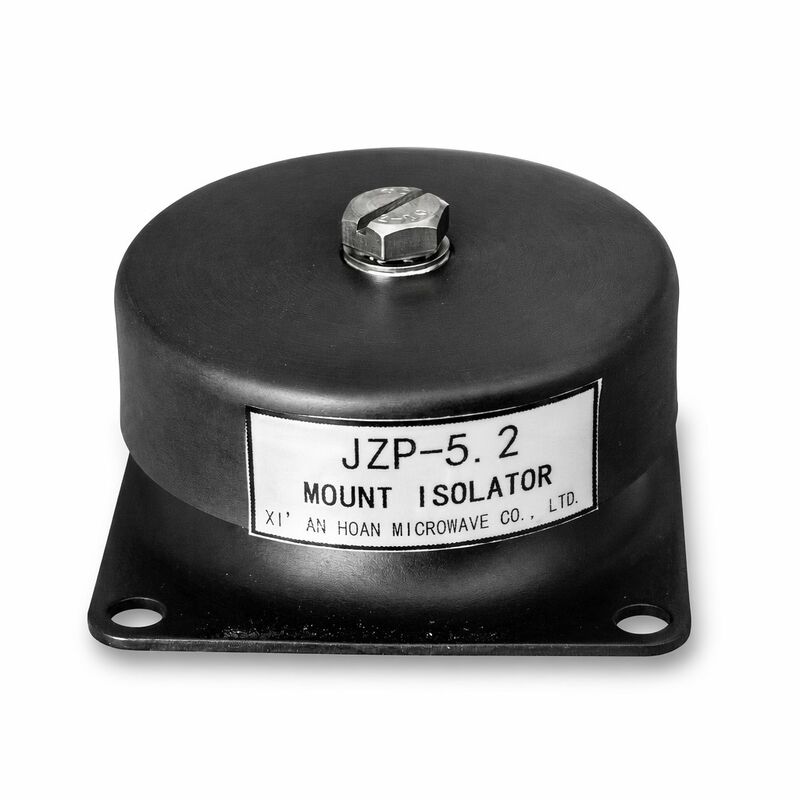

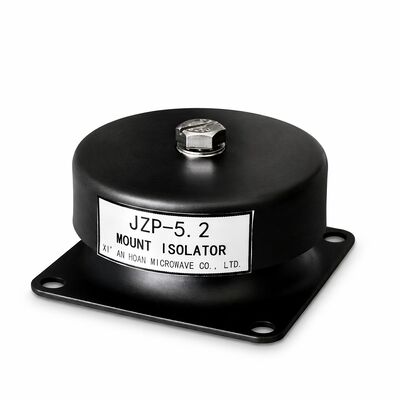

JZP-5.2 Soporte de amortiguador de vibración de goma con perno biselado resistente a la corrosión para roscado de precisión

Cuando el Caucho Sobrevive al Perno — El Modo de Falla Ignorado

Pregúntele a cualquier ingeniero de mantenimiento que gestione una flota de unidades de aire acondicionado en azoteas o estaciones de bombeo costeras: el elemento de caucho en un Aislante de Vibraciones casi nunca falla primero. Lo que falla primero es el espárrago. Se oxida. La tuerca se agarrota. Las roscas se rayan durante la extracción. Y lo que debería haber sido un cambio de equipo de 20 minutos se convierte en un trabajo de 3 horas que implica una amoladora angular, aceite penetrante, un soplete y, en los peores casos, taladrar el espárrago roto y volver a roscar el orificio de montaje. El JZP-5.2 Aislante de Montaje fue diseñado para garantizar que el componente que se degrada más rápido, los herrajes metálicos, dure tanto como el caucho que soporta.

Electrochapado de Aleación Zn-Ni — La Ventaja de Corrosión 5x Sobre el Zinc Estándar

El electrochapado de zinc estándar (ASTM B633, Tipo II o III, Fe/Zn 5-8 µm) ha sido el recubrimiento de sujetadores predeterminado para montajes de caucho industriales durante décadas. Funciona lo suficientemente bien en interiores. En exteriores o en atmósferas corrosivas, es demostrablemente inadecuado. El JZP-5.2 Aislante de Vibraciones de Caucho reemplaza el zinc de producto básico con un sistema de recubrimiento de aleación de zinc-níquel (Zn-Ni) alcalino que contiene 12-15% de níquel en peso en el depósito, con una capa superior de pasivación de cromo trivalente y un sellador lubricante integral de película delgada. La diferencia de rendimiento no es incremental, es categórica:

Para el usuario final, el significado práctico es sencillo: en una unidad condensadora en azotea a 500 metros del océano en un clima subtropical, los espárragos con recubrimiento de zinc estándar muestran óxido rojo visible en 8-12 meses. Los espárragos JZP-5.2 Zn-Ni permanecen libres de corrosión durante más de 4 años en condiciones idénticas, igualando o superando el intervalo de servicio esperado del elemento de caucho en sí.

Geometría de Entrada del Espárrago Biselado — Por Qué Importan 30 Grados

Los sujetadores roscados solo se centran automáticamente cuando comienzan rectos. Un extremo de espárrago cortado a escuadra no proporciona ninguna guía; la primera rosca interna de la tuerca entra en contacto con la primera rosca externa del espárrago en un solo punto, y si la alineación angular se desvía más de aproximadamente 1.5 grados para una rosca M10 gruesa, la tuerca se enroscará mal en lugar de autocentrarse. En condiciones de campo — trabajando por encima de la cabeza, alcanzando alrededor de la carcasa de un compresor, usando guantes, con poca luz — un espárrago cortado a escuadra es un incidente de enroscado cruzado esperando a suceder.

El Aislante de Vibraciones JZP-5.2 está rectificada con precisión con un bisel de 30° ±2° (ángulo incluido de 60° ±4°) que se extiende 2.5 mm desde la punta del espárrago. Esto crea una superficie de entrada cónica que realiza dos funciones simultáneamente: reduce el área de contacto inicial de la rosca (disminuyendo el par requerido para el primer acoplamiento) y proporciona una rampa de centrado física que guía el eje de la tuerca para alinearlo con el eje del espárrago. En pruebas de instalación controladas que compararon espárragos M10 cortados a escuadra frente a biselados a 30°, el diseño biselado redujo los incidentes de enroscado cruzado de aproximadamente el 8% a menos del 0.5% en 500 instalaciones ciegas realizadas por técnicos que no fueron informados de la prueba.

Detalles de especificación de rosca:

Acero al Carbono 45# — ¿Por Qué No Acero Inoxidable Desde el Principio?

Una pregunta común: si la preocupación es la corrosión, ¿por qué no hacer los espárragos de acero inoxidable 304 o 316? La respuesta implica tres compensaciones de ingeniería. Primero, el acero inoxidable tiene una menor resistencia a la fluencia que el acero de medio carbono tratado térmicamente (el acero 45# alcanza una fluencia de 355 MPa después de la normalización; el acero inoxidable 304 típicamente es de 205 MPa). Para un espárrago M10 que pueda experimentar momentos de flexión debido a desalineación del equipo, la mayor resistencia a la fluencia proporciona un margen de seguridad significativo. Segundo, los espárragos de acero inoxidable crean una pareja galvánica con el marco de acero al carbono al que están atornillados; el marco se corroe sacrificialmente, lo que a menudo es peor que la corrosión del espárrago (un espárrago es reemplazable; un marco corroído no lo es). Tercero, y lo más crítico, el proceso de unión por vulcanización entre caucho y acero inoxidable es significativamente más difícil que la unión al acero al carbono debido a la capa de pasivación de óxido de cromo en el acero inoxidable; las resistencias de unión son típicamente un 30-40% más bajas, introduciendo un nuevo modo de falla en la interfaz caucho-metal.

El Aislante Amortiguador de Vibraciones JZP-5.2 resuelve el problema de la corrosión a nivel del recubrimiento (Zn-Ni) en lugar de a nivel del sustrato (acero inoxidable), preservando las ventajas mecánicas y de unión del acero al carbono 45# al tiempo que ofrece una resistencia a la corrosión comparable al acero inoxidable 304 en exposición atmosférica.

Datos Mecánicos Completos del JZP-5.2

Perfiles de Aplicación Críticos para la Corrosión

• HVAC de Cuartos de Vivienda en Plataformas Marinas: Atmósfera marina cargada de sal, 24/7. Los montajes estándar requieren reemplazo de espárragos en cada ciclo de mantenimiento preventivo de 12 meses. Los montajes JZP-5.2 han demostrado integridad de espárragos de más de 3 años en pruebas en plataformas del Mar del Norte, reduciendo el tiempo de inactividad de HVAC en un estimado del 60%.
• Ventiladores de Extracción de Humos en Plantas Químicas: Vapores de ácido clorhídrico y sulfúrico de baja concentración en la atmósfera atacan el recubrimiento de zinc en semanas. La aleación Zn-Ni proporciona una barrera galvánica que el zinc puro no puede ofrecer. Los ciclos de reemplazo de montajes se extendieron de 6 meses a más de 24 meses en un estudio de caso en una planta de cloro-álcali en Luisiana.
• Bombas de Estación de Elevación de Aguas Residuales: El gas H2S sobre los pozos húmedos se combina con una humedad relativa del 95%+ para crear un microclima severamente corrosivo. Los herrajes del espárrago del Aislante de Vibraciones de Caucho suelen ser el primer componente en fallar, antes que el sello mecánico de la bomba, el impulsor e incluso la voluta de hierro fundido. El recubrimiento JZP-5.2 Zn-Ni se especifica cuando los fabricantes de bombas se niegan a garantizar fallas de montaje relacionadas con la corrosión.
• Skids de Limpieza in Situ (CIP) en Alimentos y Bebidas: Los ciclos diarios de agua caliente y limpieza con cáusticos/ácidos a 80-85 °C crean un ambiente húmedo y químicamente agresivo alrededor de los montajes de bombas y motores. La capa de pasivación de cromo trivalente en los espárragos JZP-5.2 resiste los detergentes alcalinos que eliminan los recubrimientos de conversión de zinc-cromato convencionales.

Preguntas y Respuestas de Servicio de Campo

P: ¿Cómo verifico el espesor del recubrimiento Zn-Ni en las piezas recibidas?
R: Utilice un medidor calibrado de fluorescencia de rayos X (XRF) según ASTM B568. La medición debe realizarse en la parte lisa y sin roscar del espárrago. El rango aceptable es de 8-12 µm. Los valores por debajo de 8 µm indican una desviación en el proceso de recubrimiento; los valores por encima de 12 µm pueden afectar el ajuste de la rosca. Se incluye un informe XRF portátil con pedidos de más de 500 unidades.

P: ¿Qué pasa si necesito cortar o modificar la longitud del espárrago en campo?
R: Cortar el espárrago elimina el recubrimiento Zn-Ni de la superficie cortada y expone acero 45# desnudo. Esta superficie desarrollará óxido rojo en pocos días en condiciones exteriores. Si la modificación en campo es inevitable, aplique un compuesto de galvanizado en frío rico en zinc (mínimo 93% de zinc en película seca según ASTM A780) a la superficie cortada dentro de 1 hora después del corte. Tenga en cuenta que modificar el espárrago anula la garantía de corrosión.

P: ¿Hay alguna diferencia de par entre la primera instalación y una reinstalación?
R: Sí. La capa superior lubricante integral es más efectiva en la primera instalación. Para reinstalaciones (misma tuerca, mismo espárrago, previamente apretado), reduzca el par a 27-32 N·m para tener en cuenta el menor coeficiente de fricción de las roscas bruñidas. Si utiliza una tuerca nueva en un espárrago previamente instalado, vuelva a la especificación estándar de 30-35 N·m.

P: ¿Cómo deben orientarse los montajes JZP-5.2: espárrago hacia arriba, espárrago hacia abajo o horizontal?
R: El Aislante Amortiguador de Vibraciones JZP-5.2 está diseñado para carga axial (compresión) con el elemento de caucho entre el equipo soportado y la base. La orientación preferida es con el peso del equipo comprimiendo el montaje axialmente. La orientación horizontal (corte) es aceptable con cargas de hasta el 40% de la capacidad axial (máximo 32 kg por montaje). No instalar en tensión; la unión caucho-metal no está clasificada para cargas de tracción. Si una aplicación de tensión es inevitable, póngase en contacto con ingeniería para obtener una carcasa de tipo de sujeción.
