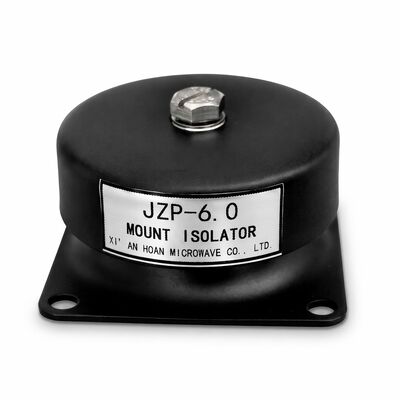

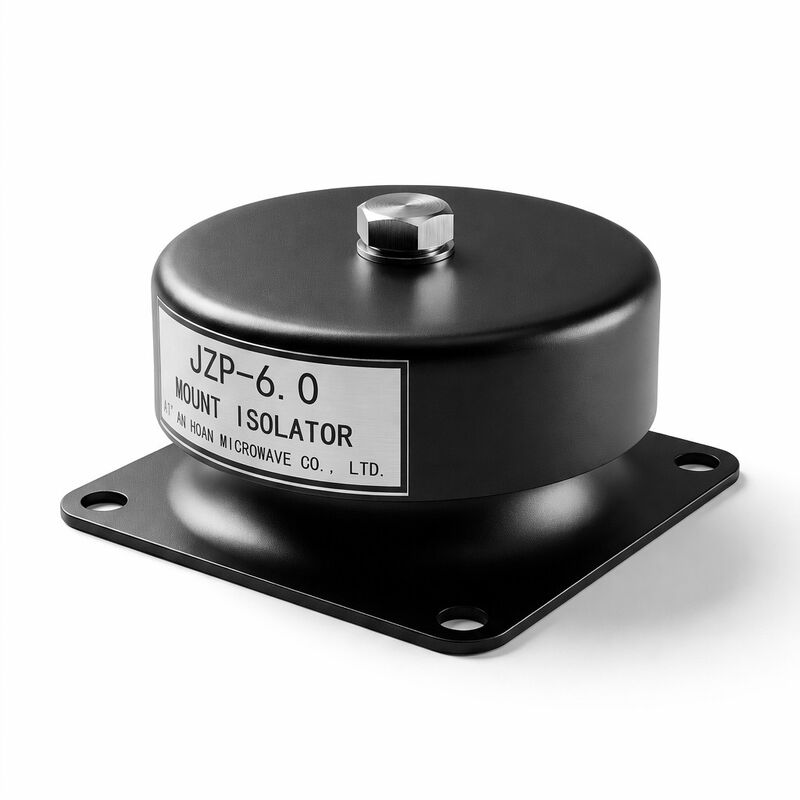

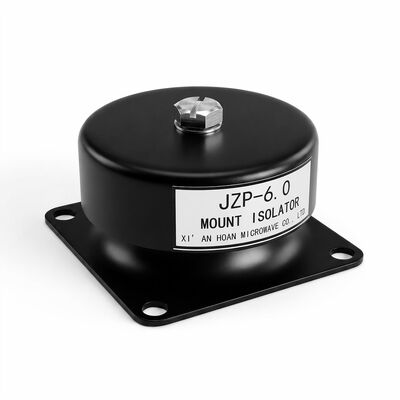

JZP-6.0 Amplio rango de temperatura amortiguador de filtración de micro vibraciones de absorción de choques de caucho para equipos de precisión

JZP-6.0 Amplio rango de temperatura Absorbedor de choques de caucho de precisión de aislamiento diseñado para extremos

El JZP-6.0 está especialmente diseñado para aplicaciones en las que el aislamiento de vibraciones debe funcionar de manera consistente a través de unAmplio rango de temperaturasentre -40 °C y +120 °C. Los soportes de caucho estándar presentan una rigidez significativa a temperaturas bajo cero y un ablandamiento excesivo en ambientes de alta temperatura,que conduce a un comportamiento de aislamiento impredecibleEl JZP-6.0 supera esto a través de una formulación compuesta NR/SBR estabilizada térmicamente que mantiene la dureza de Shore A 55±5 a través de la ventana térmica completa de funcionamiento.garantizar características de amortiguación predecibles independientemente de las condiciones ambientales.

Ingeniería de estabilidad térmica

La clave de la resistencia térmica del JZP-6.0 radica en su optimización de la densidad del enlace cruzado y su paquete antioxidante.Un sistema de curado semi-EV (vulcanización eficiente) produce enlaces transversales monosulfídicos y disulfídicos con una estabilidad térmica superior en comparación con las redes polisulfídicas convencionalesCombinado con una mezcla sinérgica de antioxidantes de fenóles impedidos y estabilizadores de fosfito,el compuesto resiste la degradación oxidativa a temperaturas elevadas manteniendo la elasticidad del caucho a temperaturas extremas de fríoLa temperatura de transición del vidrio se reduce por debajo de -50°C mediante la incorporación de plastificantes selectivos, evitando la fragilidad a bajas temperaturas.

Filtración de micro-vibraciones para sensores

Instrumentos sensibles, incluidos los interferómetros láser, los microscopios electrónicos, las máquinas de medición de coordenadas,y los sensores basados en MEMS requieren aislamiento de las vibraciones ambientales con amplitudes de desplazamiento tan pequeñas como 0.01 mm. El JZP-6.0 ofreceFiltración de micro-vibraciones para sensoresA frecuencias superiores a 30 Hz, la transmisibilidad cae por debajo de 0.1, atenuando eficazmente las micro vibraciones de alta frecuencia generadas por los motores, bombas y tráfico peatonal cercanos.que sólo transmite la carga gravitatoria estática mientras bloquea la energía de vibración a través del espectro de frecuencias relevante para la medición de precisión.

Especificaciones dimensionales y mecánicas

Matriz de rendimiento dependiente de la temperatura

Rendimiento de aislamiento de micro vibraciones

Directrices para la integración de sensores e instrumentos

• Para las mesas ópticas y las plataformas láser: configuración de montaje de 4 puntos con carga distribuida uniformemente dentro de un ± 5% en todos los montajes
• En el caso de la CMM y de las estaciones de inspección: aislar toda la celda de medición, incluida la masa combinada de la pieza de trabajo y del dispositivo
• Para las cámaras de ensayo de sensores MEMS: montaje situado entre la fuente de vibración (estructura del suelo/edificios) y la placa de montaje del sensor
• Disponibilidad mínima alrededor de la montura: 15 mm radiales para una desviación lateral ilimitada
• Gestión de cables: asegurarse de que los cables de sensores incluyen bucles de servicio que no crean rutas paralelas de transmisión de vibraciones que eludan el montaje

Pruebas y validación medioambientales

Cada variante de diseño JZP-6.0 se somete a: envejecimiento térmico de 1.000 horas a 120 °C con verificación periódica de la rigidez dinámica;ensayo de remojo en frío a -40 °C durante 72 horas seguido de una medición de la resistencia al impacto; choque térmico cíclico de -40°C a +120°C (100 ciclos, 30 minutos de reposo); y exposición a sal en aerosol según ISO 9227 durante 96 horas en la base zincada.Los certificados de lote que documentan estos resultados de ensayo se mantienen en el sistema de gestión de la calidad y están disponibles para la auditoría del cliente..

Industria y aplicaciones

El JZP-6.0 se utiliza en marcos de soporte de litografía de semiconductores, aislamiento de estaciones de inspección óptica, amortiguación de centrifugadoras de laboratorio, bases de equipos de imagen médica,nivelación de máquinas herramienta CNC de precisión, y control de vibración de la cámara de ensayo ambiental.Cualquier aplicación en la que las fluctuaciones de temperatura coincidan con exigentes requisitos de aislamiento de vibraciones, desde los equipos de logística de almacenamiento en frío hasta los laboratorios de metrología adyacentes a las fundiciones, se beneficiará del JZP-6..0 es la envolvente de rendimiento térmicamente invariante.
