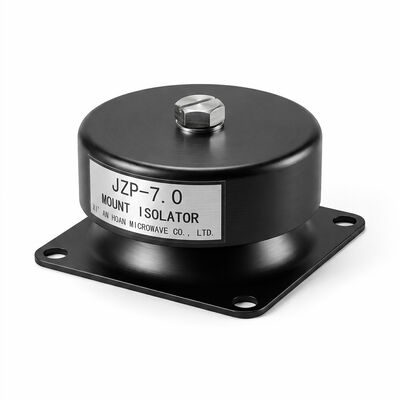

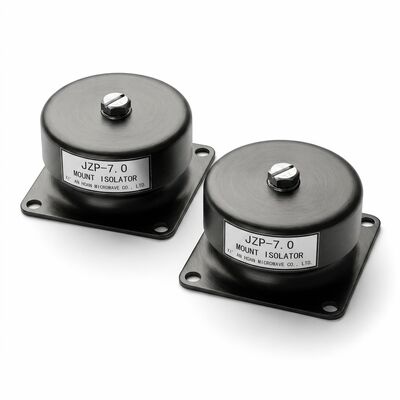

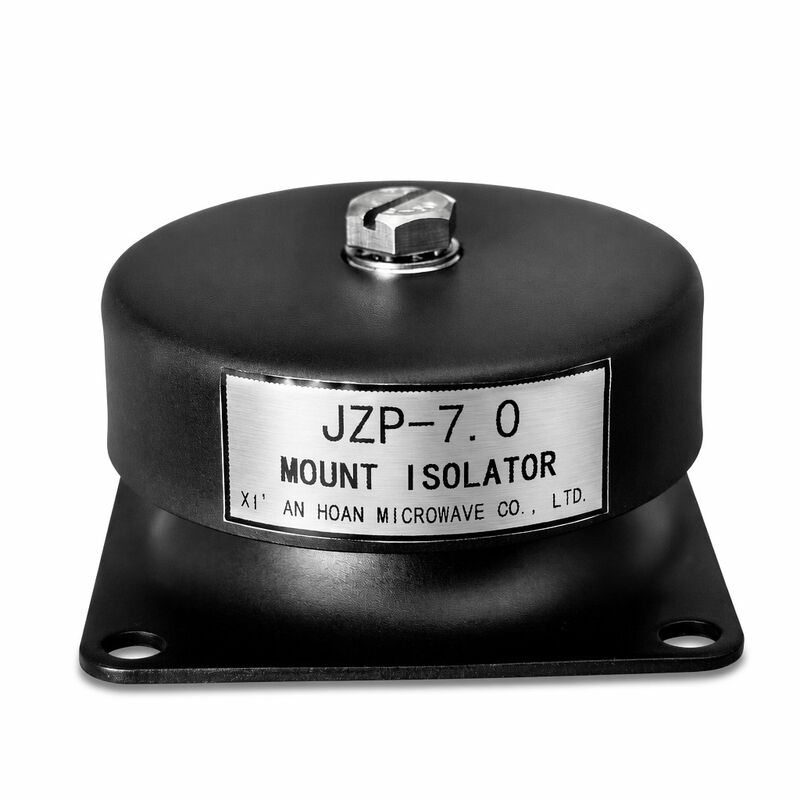

Amortiguador de goma JZP-7.0 Amortiguador de adaptación empotrada probado por fatiga de más de 1000000 ciclos para equipos heredados

Amortiguador de goma JZP-7.0 con clasificación de resistencia — Diseñado para modernizaciones de máquinas heredadas

Cuando una máquina de producción crítica tiene entre 15 y 25 años y sus soportes antivibratorios originales ya no están disponibles, el equipo de mantenimiento se enfrenta a tres opciones poco apetecibles: pagar por una fabricación personalizada con plazos de entrega de 8 a 12 semanas, intentar adaptar un soporte no coincidente con un rendimiento incierto, o aceptar un aislamiento degradado y un desgaste acelerado de los componentes adyacentes. El JZP-7.0 elimina este dilema. Validado mediante protocolos de Prueba de fatiga de más de 1.000.000 de ciclos y diseñado con una huella de Reemplazo directo para equipos heredados, proporciona un reemplazo listo para usar que coincide con las geometrías de interfaz de montaje más comunes sin modificaciones en la máquina.

Validación de fatiga — Más allá de la aprobación de tipo

La clasificación de resistencia de un millón de ciclos del JZP-7.0 no es una prueba de calificación única en muestras prototipo. Es una verificación de lote de producción: cada lote de compuesto se somete a pruebas de cupones de fatiga a una amplitud de deformación del 100 % durante 1.000.000 de ciclos a 2 Hz. Los criterios de aceptación son cero grietas visibles bajo un aumento de 10*, un cambio de ≤ 5 % en la deflexión estática y una desviación de dureza Shore A de ≤ 3 puntos. Este enfoque de control estadístico de procesos significa que la clasificación de fatiga publicada en la hoja de datos refleja la calidad de producción continua, no un resultado de laboratorio en el mejor de los casos de una sola muestra dorada fabricada hace años.

Integridad del enlace caucho-metal

El modo de falla más común en los aisladores con perno es la separación de la línea de unión entre el cuerpo de caucho y la placa base de acero o el perno incrustado. El JZP-7.0 utiliza un sistema adhesivo de dos capas: una capa de imprimación de Chemlok 205 aplicada a superficies de acero chorreadas (perfil Sa 2.5, rugosidad de 50-75 μm), seguida de una capa de acabado de Chemlok 220 aplicada dentro del tiempo abierto de la imprimación. Este sistema se post-cura durante la vulcanización a 150 °C, creando un enlace químico que excede la resistencia al desgarro del propio caucho. Se realizan pruebas de unión destructivas según la norma ASTM D429 Método A en muestras de sacrificio de cada lote de producción; la falla debe ocurrir dentro del cuerpo de caucho, nunca en la interfaz adhesiva, para que el lote sea aceptado.

Perfil de resistencia química y ambiental

Contribución a la amortiguación acústica

Más allá del aislamiento de vibraciones estructurales, el JZP-7.0 contribuye a la reducción del ruido en el lugar de trabajo a través de la atenuación del sonido transmitido por la estructura. En una configuración típica de montaje de compresor de 4 puntos, el reemplazo de los pernos de anclaje rígidos de acero a hormigón por soportes JZP-7.0 reduce la transmisión de ruido transmitido por la estructura en 8-12 dB(A) en las bandas de octava de 100-500 Hz, el rango de frecuencia más asociado con el ruido percibido de la maquinaria en los pisos de producción. Este beneficio acústico es un efecto secundario del mismo mecanismo de amortiguación que proporciona aislamiento de vibraciones, sin necesidad de tratamiento acústico adicional.

Planificación y adquisición de modernización

Rendimiento de aislamiento comparativo

Garantía y soporte de ciclo de vida

El JZP-7.0 tiene una garantía de 24 meses contra defectos de fabricación y asentamiento por compresión prematuro que exceda el 15 % bajo carga nominal en condiciones normales de operación. Para proyectos de modernización que excedan las 50 unidades, se asigna un ingeniero de aplicaciones dedicado para revisar las especificaciones de los soportes existentes, confirmar la compatibilidad dimensional y proporcionar recomendaciones de secuenciación de instalación. Se proporcionan recomendaciones de mantenimiento de stock basadas en el historial del tiempo medio entre reemplazos del cliente, asegurando que las piezas de repuesto estén disponibles sin costos excesivos de inventario. Una guía de intercambio dimensional que cubre las huellas de soportes heredados más comunes está disponible para ayudar con la selección inicial de compatibilidad antes de realizar el pedido.

Ejemplos de aplicaciones de modernización

El JZP-7.0 se ha implementado con éxito en modernizaciones de: centros de mecanizado CNC Haas y DMG Mori de 1998-2008 (soportes de pedestal M12); bases de compresores centrífugos Carrier y Trane (huella cuadrada de 95 mm); paquetes de compresores de tornillo rotativo Ingersoll Rand y Atlas Copco; bastidores de aislamiento de prensas de impresión Heidelberg y Komori; y soportes de máquinas de moldeo por inyección Arburg y Engel. En cada caso, se retiró el soporte existente, se limpió la superficie de montaje y se instaló el JZP-7.0 en la misma interfaz roscada dentro de la base de la máquina: cero perforaciones, cero modificaciones del bastidor y niveles de vibración verificados post-instalación que cumplen o superan las especificaciones del equipo original.
