JZP-10.5 Soporte Amortiguador de Goma con Relación Dinámico-Estática Optimizada y Resistencia al Agrietamiento por Ozono, Aislador de Vibraciones de NR

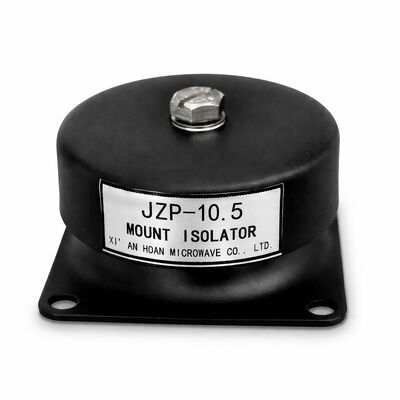

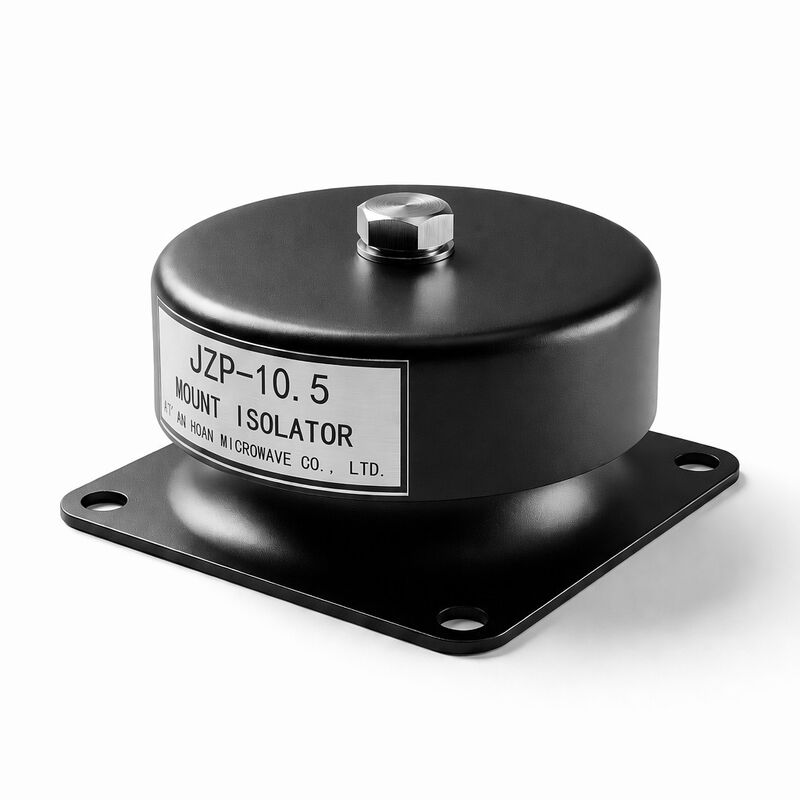

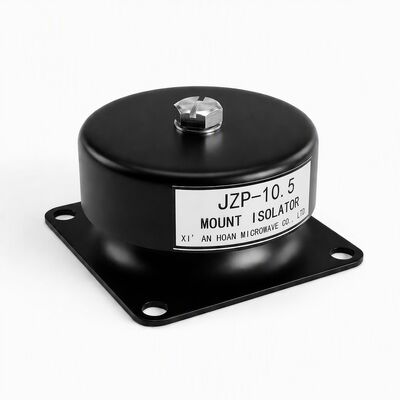

Soporte antivibratorio de caucho de alta precisión JZP-10.5

El JZP-10.5 es un aislador de vibraciones de caucho-metal de ingeniería de precisión diseñado para equipos industriales que requieren características de rigidez dinámica-estática estables y durabilidad ambiental a largo plazo. Su principal diferenciador radica en la formulación de NR que mantiene una relación dinámica-estática de ≤1.4, un parámetro crítico que garantiza que el soporte se comporte de manera predecible tanto bajo cargas estáticas como en condiciones oscilantes, evitando la deriva de resonancia en maquinaria rotativa.

Proceso de Fabricación y Garantía de Calidad

• Moldeo por Compresión — Cada unidad JZP-10.5 se produce mediante moldeo por compresión a alta presión a 150-160°C, logrando una densidad de reticulación completa en todo el cuerpo de caucho para obtener propiedades mecánicas consistentes lote a lote.
• Unión Vulcanizada de Metal — El núcleo de acero se somete a un pretratamiento de fosfato de zinc y a un recubrimiento adhesivo Chemlok antes de la vulcanización del caucho, creando una resistencia de unión superior a 8 MPa, muy por encima de la resistencia al desgarro del propio caucho.
• Pruebas de Carga-Deflexión al 100% — Cada lote de producción se muestrea para obtener curvas de rigidez estática y dinámica en un bastidor de pruebas servohidráulico MTS, con registros de trazabilidad completos mantenidos durante 36 meses.
• Verificación por Lote en Cámara de Ozono — Se exponen muestras de compuesto de NR de cada lote a 50 pphm de ozono a 40°C durante 72 horas según ASTM D1149, con cero grietas visibles como criterio de aceptación.

Especificaciones Técnicas

Características de Rendimiento

La relación dinámica-estática ≤1.4 del JZP-10.5 es una característica destacada en su clase. En la práctica, esto significa que el soporte se endurece no más del 40% al pasar de la precarga estática a la excitación dinámica, minimizando el cambio en la frecuencia natural del sistema que típicamente afecta a los soportes de caucho genéricos. Esto es particularmente valioso para equipos de velocidad variable donde la evitación de resonancia en un rango de RPM de operación es esencial.

La formulación de NR resistente al ozono incorpora antiozonantes a base de p-fenilendiamina y cera microcristalina que migran a la superficie, formando una película protectora. Esta protección de doble mecanismo ha sido validada a través de intemperismo acelerado equivalente a más de 5 años de exposición al aire libre en climas moderados.

Guías de Instalación

• La planitud de la superficie de montaje debe estar dentro de 0.2 mm en la huella de montaje
• Par de apriete: 25-30 N·m para pernos M10
• Utilice siempre una combinación de arandela plana y arandela elástica para evitar aflojamientos
• Deje un espacio libre mínimo de 5 mm alrededor del cuerpo de caucho para una flexión sin restricciones
• Para sistemas de soportes múltiples, asegúrese de que la distribución de la carga no exceda una variación de ±10% entre soportes

Aplicaciones Típicas

• Sistemas HVAC — Aislar compresores de enfriadoras, ventiladores de torres de enfriamiento y unidades de tratamiento de aire de las estructuras del edificio
• Bombas Industriales — Reducir la vibración transmitida por tuberías en instalaciones de bombas centrífugas y de diafragma
• Grupos Electrógenos — Aislamiento bajo el bastidor para grupos electrógenos diésel y de gas natural de hasta 50 kVA
• Estaciones de Compresores — Aislamiento de compresores de pistón y scroll en sistemas de refrigeración y neumáticos
• Maquinaria Textil — Amortiguar la vibración de telares y máquinas de hilar en entornos de producción

Embalaje y Envío

Embalaje estándar: Caja individual con marca WNRLN con inserto de espuma de PE, 50 unidades por caja maestra de cartón corrugado de doble pared de grado de exportación (420*320*250 mm, aprox. 11 kg brutos). Etiquetado y codificación de barras personalizados disponibles para pedidos OEM. Envío estándar por transporte marítimo (FCL/LCL) desde los puertos de Shenzhen o Guangzhou, con opciones de expreso aéreo para entregas urgentes.

Opciones de Personalización

Ofrecemos ajuste de dureza del compuesto (rango de 45-70 Shore A), dimensiones de perno alternativas (M8, M12), herrajes de acero inoxidable para entornos corrosivos y variantes de caucho de silicona para un rango de temperatura extendido (-60°C a +200°C). Se aplican cantidades mínimas de pedido para formulaciones personalizadas.Póngase en contacto con nuestro equipo de ingeniería con los requisitos de su aplicación para una recomendación personalizada.
