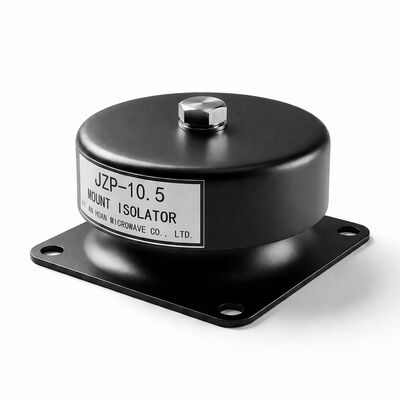

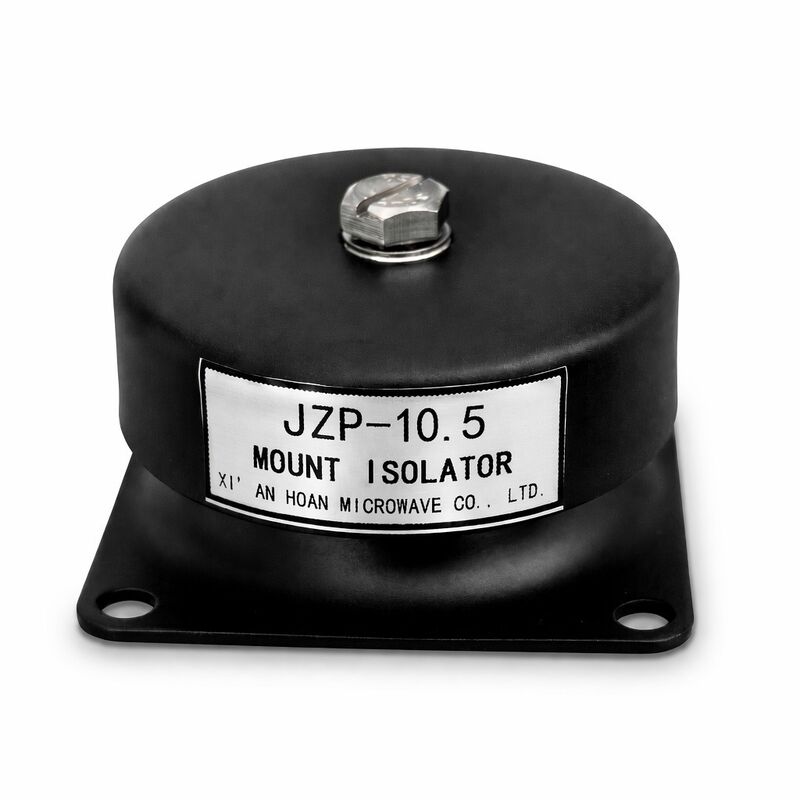

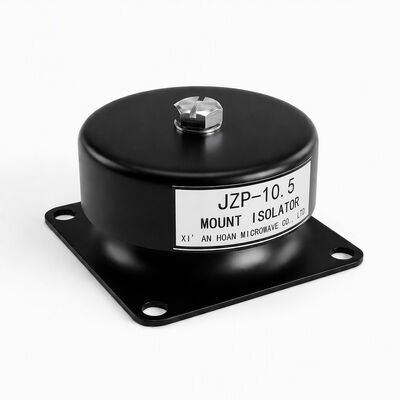

JZP-10.5 Amortiguador de goma Montaje 3D Absorción de carga multidireccional Antiestático ESD Aislador de vibración seguro

JZP-10.5 Aislador de vibración de seguridad ESD multidireccional

ElEs el JZP-10.5El proyecto aborda un desafío específico en los entornos de fabricación de precisión y electrónica: la necesidad deaislamiento de vibración que funciona desde cualquier direcciónmientrasDispersión segura de las cargas electrostáticasSu geometría de elastómeros en forma de cúpula y su formulación de compuestos conductores lo convierten en la opción para herramientas de semiconductores, equipos de inspección,y la infraestructura de servidores donde los eventos de ESD pueden causar millones en tiempo de inactividad.

Cómo funciona la absorción multidireccional 3D

A diferencia de los soportes cilíndricos convencionales que sobresalen en la compresión axial, pero se endurecen dramáticamente bajo las cargas de corte y flexión, el JZP-10.5 emplea unProfile de elastómeros de sector esféricoEsta geometría proporciona una rigidez casi isotrópica, lo que significa que la respuesta del soporte es comparable si la vibración llega axialmente, radialmente o en cualquier ángulo oblicuo.El elemento de caucho se desvía en el modo combinado de compresión y cizallamiento, absorbiendo energía a través de amortiguación histérica a través de los tres ejes de traslación simultáneamente.5 se alcanzaron tasas de pérdida de transmisión de vibración del 82-85% a través de un ancho de banda de excitación de 10-500 Hz cuando se carga al 50-70% de la capacidad nominal.

Mecanismo de protección de la DSE

• Red de carbono conductorEl polímero base NR/CR está cargado con negro de carbono conductor de alta estructura a una fracción de volumen por encima del umbral de percolación.que forman vías conductoras continuas a través de la matriz de elastómeros sin comprometer las propiedades mecánicas.
• Resistencia superficial 104-106 ΩPosicionado en el punto óptimo de disipación estática: lo suficientemente conductor como para eliminar las cargas en milisegundos (cumpliendo los requisitos ANSI/ESD S20.20 de tiempo de desintegración de < 2 segundos de 1000V a 100V),con una resistencia suficiente para evitar un flujo de corriente peligroso en caso de contacto accidental con circuitos activados.
• Propiedad antistática permanenteA diferencia de los aerosoles antiestáticos tópicos que se desgastan con el manejo y la limpieza, el compuesto lleno de carbono proporciona una protección permanente contra el ESD independiente de la humedad durante toda la vida útil del producto.

Producción y conformidad

• Ambiente de mezcla controladoLa dispersión del negro de carbono se logra mediante mezcla interna de dos pasos (tipo Banbury) con monitorización de la curva de potencia en tiempo real para verificar la calidad de la dispersión.Así que cada lote se somete a pruebas de cupón de resistividad en línea antes de moldear.
• La conformidad con la norma IEC 61340-5-1El programa de control ESD de la empresa sigue la norma internacional para la protección de los dispositivos electrónicos contra los fenómenos electrostáticos.Los paquetes de documentación, incluidos los certificados de conformidad y los registros de resistividad del lote, están disponibles con cada envío..
• TrazabilidadA cada lote de producción se le asigna un código de lote único que se puede rastrear a lotes de materia prima, parámetros de mezcla, registros de prensa de moldeo y datos de pruebas de control de calidad conservados durante 36 meses.

Especificaciones técnicas

Instalación y mantenimiento

• Asegurar que la superficie de montaje esté conectada eléctricamente a la red de conexión a tierra ESD de la instalación (recomendado: < 1 Ω a tierra)
• Verificar periódicamente la resistividad de la superficie con un megohmmetro calibrado por intervalo recomendado de IEC 61340-2-3: cada 6 meses o 2000 horas de funcionamiento
• No se debe pintar, revestir o aplicar adhesivo a la superficie de caucho, ya que esto puede comprometer la conductividad
• Limpie únicamente con alcohol isopropílico y una toalla libre de pelos; los limpiadores a base de disolventes pueden extraer aditivos antistáticos
• Reemplazar los soportes que muestren grietas físicas, un conjunto permanente superior al 15% de la altura original o mediciones de resistividad fuera del rango de 104-106 Ω

Aplicaciones en la industria

• Fabricación de semiconductores¢ Robots de manipulación de obleas, aislamiento de herramientas de litografía, amortiguación de vibraciones de la máquina CMP en salas limpias de clase 100/1000
• Líneas de ensamblaje SMT¢ Piernas de la máquina de recogida y colocación, aislamiento del transportador del horno de reflujo, montaje de la estación de inspección AOI
• Infraestructura del centro de datos- aislamiento de la base del rack de servidores, desconexión de vibración de la matriz de HDD, montaje de la unidad CRAC para evitar el ruido de la estructura
• Medicina y laboratorio- aislamiento por vibración de centrifugadoras, montaje de bases para microscopios electrónicos, tablas de balance de precisión, plataformas de ciclistas térmicos PCR
• Prueba y medición¢ Fundamentos de máquinas de medición de coordenadas (CMM), tablas de interferómetro láser, equipos de metrología sensibles a las vibraciones

Ventajas comparativas

Los soportes de vibración convencionales requieren correas de conexión a tierra o alfombras conductoras separadas para abordar las preocupaciones de la ESD, agregando costos, complejidad de instalación y puntos de falla potenciales.5 integra amortiguación de vibraciones y disipación estática en una sola unidad compactaSu perfil de rigidez casi isotrópica elimina aún más la necesidad de un montaje específico de orientación,permitiendo una instalación más rápida y más tolerante en la línea de producción.

Información sobre los pedidos

Las opciones de personalización OEM incluyen: hilos alternativos de pernos (M8, M12, UNC / UNF), hardware de acero inoxidable (grado 304 o 316),Compuesto a base de silicona para un rango de temperatura extendido, y ajuste de durómetro personalizado.Solicitar una muestraPara la evaluación interna, enviamos los kits de evaluación en un plazo de 3 días hábiles.
