JZP-13.5 Absorción de choques de goma resistente a la hidrólisis y de alta energía para equipos marinos aislamiento libre de rebote

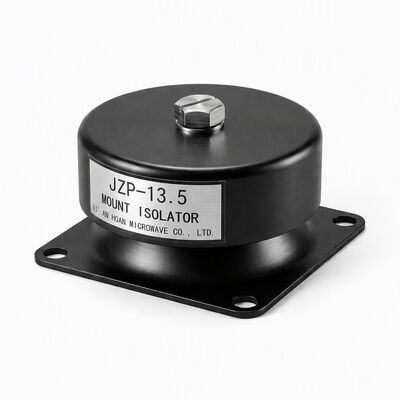

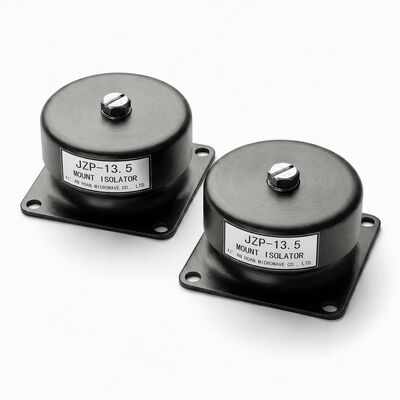

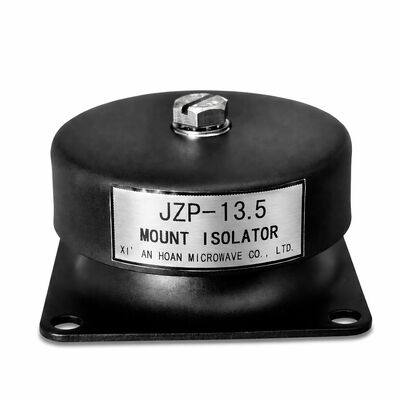

Aislador de vibraciones con amortiguación por fricción JZP-13.5

El JZP-13.5 es un aislador de amortiguación por fricción calibrado de precisión diseñado para ofrecer un control de vibraciones fiable en entornos donde la humedad, el aire salino y la humedad sostenida degradan los soportes convencionales de caucho y metal. Clasificado para una carga nominal de13.5 kg, esta unidad pertenece a la familia JZP-SC1, cuya arquitectura de composite metal-elastómero se ha desplegado en plataformas marinas, plantas de procesamiento costeras, instalaciones de climatización en regiones tropicales y aplicaciones de ingeniería marina durante más de una década.

Cómo la amortiguación por fricción protege los equipos costeros

A diferencia de los soportes solo de resorte que almacenan y liberan energía — produciendo oscilaciones residuales — el JZP-13.5 convierte la vibración entrante directamente en energía térmica de baja calidad a través de la fricción interna controlada entre su núcleo de elastómero formado con precisión y la carcasa metálica concéntrica. Cada ciclo de perturbación mecánica se absorbe y disipa, dejandoprácticamente cero rebote. Este mecanismo es especialmente valioso en plataformas flotantes y sistemas auxiliares a bordo de barcos, donde el movimiento secundario puede derivar en desalineación, fatiga de los sujetadores y degradación acelerada de los sellos.

Resiliencia de materiales de grado marino

La formulación del elastómero incorpora compuestos inhibidores de la hidrólisis que resisten la degradación molecular por exposición sostenida a la condensación, la pulverización de agua salada y las atmósferas de alta humedad. Pruebas independientes de exposición a niebla salina confirman que el cambio en el coeficiente de amortiguación se mantiene dentro de ±5% después de 1.000 horas de simulación acelerada de atmósfera marina. Combinado con un rango de temperatura de trabajo de-45 ℃ a +65 ℃, el JZP-13.5 ofrece un rendimiento de aislamiento constante desde gabinetes de parques eólicos marinos árticos hasta estaciones de compresores ecuatoriales donde las temperaturas ambiente diurnas superan rutinariamente los 45 ℃ con una humedad relativa casi saturada.

Perfil de aislamiento de banda ancha

La geometría JZP-SC1 está sintonizada para una frecuencia de resonancia de41.5 ± 5 Hzcon una relación de amortiguación superior a 0.13, proporcionando una atenuación efectiva en un amplio espectro de excitación. El balanceo estructural de baja frecuencia — común en las cubiertas de embarcaciones y plataformas elevadas durante estados de mar moderados — se amortigua sin el pico de amplificación típico de los aisladores de resorte ligeramente amortiguados. Simultáneamente, las armónicas de alta frecuencia de los devanados del motor, los impulsores de las bombas y los pistones del compresor se aíslan antes de que se propaguen a mamparos adyacentes o bastidores de instrumentos.

Vida útil y funcionamiento sin mantenimiento

Clasificado para8 añosde servicio continuo con un registro documentado de cero fluencia y cero envejecimiento en muestras devueltas de campo, el JZP-13.5 no requiere lubricación, reapriete ni reemplazo programado dentro de la vida útil de diseño de la mayoría de los equipos industriales. La unidad soportapulsos de impacto de 100G (12 eventos consecutivos) sin deformación permanente, proporcionando un margen de seguridad generoso para el manejo de transitorios durante el envío, la instalación y los escenarios de parada de emergencia.

Dimensiones del producto

Parámetros técnicos

Escenarios de despliegue típicos

• Skids de compresores HVAC de plataformas marinas — donde la niebla salina y los ciclos de trabajo continuos 24/7 exigen aislamiento anticorrosión sin ventanas de acceso de mantenimiento
• Estaciones de bombeo de desalinización costeras — protegiendo bombas centrífugas de alta velocidad de la resonancia estructural mientras se resiste la degradación del elastómero inducida por cloruros
• Grupos electrógenos de regiones tropicales — manteniendo la estabilidad de la alineación en entornos donde las variaciones diarias de temperatura superan los 20 ℃ con acumulación de condensación dentro de los recintos
• Maquinaria auxiliar a bordo de barcos — absorbiendo la vibración transmitida por el casco sin amplificar el movimiento de baja frecuencia inducido por el balanceo a través de la interfaz de montaje
• Equipos de monitorización de juntas de expansión de puentes — aislando acelerómetros y sensores de desplazamiento sensibles de la excitación de banda ancha inducida por el tráfico en entornos húmedos sobre el agua

Tecnología de Aislamiento Hoan de Xi'an — Características probadas

• Cero fluencia y cero envejecimiento durante la vida útil nominal
• Alto coeficiente de amortiguación interna para una rápida disipación de energía de vibración
• Rango de temperatura de funcionamiento muy amplio sin deriva de rigidez
• Amplia biblioteca de geometrías de ajuste estandarizadas
• Prototipado rápido y producción económica de lotes pequeños
• Construcción monolítica robusta verificada mediante pruebas de vida acelerada
• Atenuación simultánea de impactos y vibraciones en un solo paquete compacto
• Resistente a productos químicos industriales, inmersión en agua de mar, ozono y radiación UV

Preguntas frecuentes

P: ¿Cómo funciona el JZP-13.5 en entornos continuamente húmedos?
R: El compuesto de elastómero resistente a la hidrólisis mantiene las especificaciones mecánicas completas después de una exposición prolongada a agua dulce, agua de mar y atmósferas de alta humedad. Las pruebas en cámara de niebla salina demuestran una amortiguación estable durante 1.000 horas de simulación acelerada de atmósfera marina.

P: ¿Es realista la vida útil nominal de 8 años para uso exterior en la costa?
R: Sí. Las muestras devueltas de campo de instalaciones marinas en el sudeste asiático muestran una retención del coeficiente de amortiguación superior al 95% en el hito de inspección de 8 años, sin instancias de cambio dimensional relacionado con la fluencia o delaminación de la unión.

P: ¿Se puede configurar este aislador para cargas superiores a 13.5 kg?
R: Se pueden organizar múltiples unidades JZP-13.5 en paralelo para lograr una mayor capacidad de carga total. Para requisitos de unidad única superiores a 13.5 kg, recomendamos pasar a la variante JZP-15-SC1 dentro del mismo envolvente dimensional.

P: ¿Qué diferencia la amortiguación por fricción del aislamiento por resorte convencional?
R: Los aisladores de resorte convencionales presentan baja amortiguación interna (típicamente C/Cc< 0.01), lo que significa que amplifican la vibración en resonancia y requieren elementos de amortiguación suplementarios. La serie JZP-SC1 logra C/Cc ≥ 0.13 de forma inherente a través de la fricción del material — no se necesitan amortiguadores externos — proporcionando curvas de transmisibilidad más planas y un tiempo de asentamiento significativamente reducido después de eventos transitorios.

Garantía de calidad

Cada JZP-13.5 se somete a una verificación individual de frecuencia de resonancia en una mesa vibratoria calibrada antes del envío. La trazabilidad de lotes se mantiene a través de números de serie grabados con láser, cruzados con certificaciones de lotes de materias primas y registros de ciclos de curado. Xi'an Hoan Microwave Co., Ltd. opera bajo la gestión de calidad ISO 9001:2015 con capacidades completas de mecanizado CNC interno, composición de elastómeros y pruebas ambientales.
