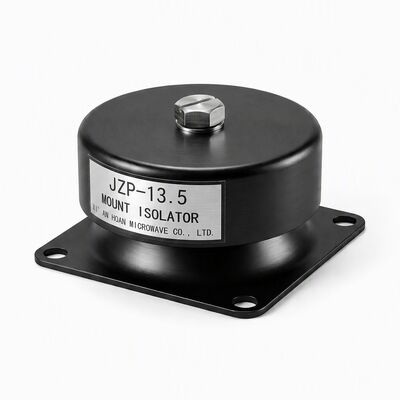

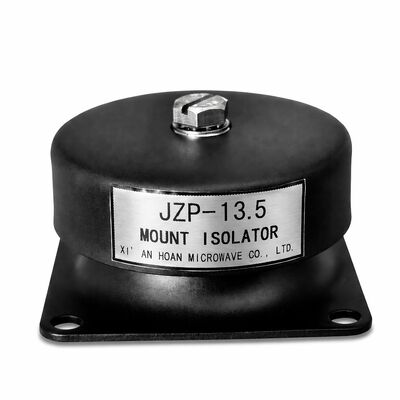

Aislador de Vibraciones Modular Apilable JZP-13.5

El aislador de amortiguación por fricción JZP-13.5 introduce una arquitectura de apilamiento modular que transforma la forma en que las instalaciones de maquinaria rotatoria abordan los desafíos de vibración multieje. Con una capacidad de carga nominal por unidad de 13.5 kg y un historial probado en sistemas de accionamiento industrial, este miembro de la línea de productos JZP-SC1 permite a los ingenieros de mantenimiento y diseñadores de OEM construir arreglos de aislamiento personalizados — ajustando la rigidez, la distribución de la carga y las características de amortiguación combinando unidades idénticas en configuraciones en serie, paralelo o híbridas sin diseñar ni calificar nuevas herramientas.

Resolución de Transitorios de Par de Arranque en la Interfaz de Montaje

Cuando un motor eléctrico acelera desde parado hasta la velocidad de operación, el bastidor del estator experimenta un pulso de par de reacción que puede alcanzar 2-3 veces el valor de carga completa en estado estacionario. Los soportes rígidamente atornillados transmiten esta transitoria directamente al bastidor base, donde se manifiesta como microdesplazamiento en los acoplamientos del eje, los tensores de correa y las carcasas de los rodamientos. El JZP-13.5 intercepta este pico de par a través de una deformación controlada por cizallamiento del elastómero — el compuesto de caucho-metal cede la suficiente conformidad angular para absorber el pico, y luego regresa al equilibrio estático sin desplazamiento residual. El resultado es una reducción medible en la tasa de desgaste del acoplamiento y una extensión documentada de la vida útil de los rodamientos del extremo de accionamiento en conjuntos de motor-bomba de servicio continuo.

Cómo Funciona el Apilamiento Modular

Cada unidad JZP-13.5 presenta interfaces de montaje roscadas M5 estandarizadas en un patrón de pernos de 50 * 60 mm. Al interconectar unidades a través de placas adaptadoras de acero mecanizado (disponibles en stock en Hoan), los ingenieros pueden ensamblar:

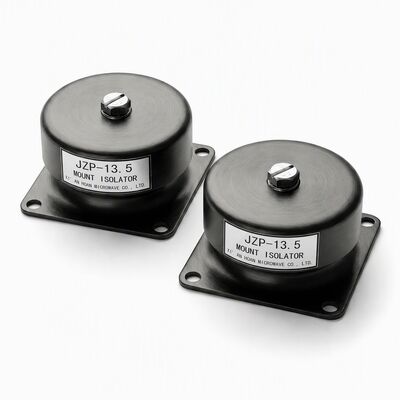

• Apilamientos en paralelo — múltiples aisladores que comparten la carga en un solo pie de máquina, aumentando la capacidad total en incrementos de 13.5 kg mientras se preserva la misma frecuencia natural vertical
• Apilamientos en serie — aisladores montados en una cadena vertical para aumentar la capacidad de deflexión total para requisitos de aislamiento de frecuencia ultra baja por debajo de 15 Hz
• Arreglos híbridos — combinaciones de elementos paralelos y en serie adaptados a máquinas con distribución de masa asimétrica, como bombas de caja dividida horizontal con pesos de motor descentrados

Esta filosofía modular elimina el costo y el tiempo de entrega de aisladores diseñados a medida para instalaciones no estándar, al tiempo que proporciona un ajuste ajustable en campo que puede optimizarse durante la puesta en marcha en lugar de adivinarse en la etapa de diseño.

Prevención de Desgaste del Eje y Corrosión por Fricción

El micromovimiento en la interfaz eje-rodamiento — técnicamente denominado corrosión por fricción — es una causa raíz principal de falla prematura de equipos rotatorios en entornos con vibraciones intensas. Incluso amplitudes de desplazamiento por debajo de 10 micras, cuando se repiten millones de veces al día, eliminan progresivamente el material de la superficie a través del desgaste adhesivo y el ciclo de oxidación. Al absorber la energía de excitación antes de que llegue a la línea del eje, los aisladores JZP-13.5 reducen la amplitud de fricción en el muñón del rodamiento a muy por debajo del umbral de daño. Los datos de campo de los accionamientos de rodillos de fábricas de papel reacondicionados con soportes JZP-SC1 mostraron una reducción del 60% en la frecuencia de reemplazo de rodamientos durante una ventana de observación de 36 meses en comparación con las instalaciones de referencia atornilladas rígidamente.

Rendimiento Técnico de un Vistazo

El JZP-13.5 opera con una frecuencia de resonancia de 41.5 ± 5 Hz y una relación de amortiguación de ≥ 0.13, situándolo firmemente en la categoría de alta amortiguación (C/Cc > 0.10) donde la amplificación en resonancia se suprime a amplitudes que no amenazan la integridad del equipo. Su límite de deflexión estática de ≤ 0.3 mm a carga nominal asegura que las tolerancias de alineación del eje se mantengan incluso cuando el aislador absorbe energía dinámica. La unidad ha sido probada para soportar pulsos de choque de 100G (12 impactos consecutivos) y tiene una vida útil de diseño de 8 años con degradación por fluencia cero.

Dimensiones del Producto

Parámetros Técnicos

Caso de Aplicación: Trenes de Accionamiento Motor-Bomba

En una estación de bombeo industrial típica, un motor eléctrico de 11 kW acciona una bomba centrífuga a través de un acoplamiento de mandíbula flexible. Durante el arranque directo en línea, el bastidor del motor experimenta una reacción de par momentánea de aproximadamente 180 N·m — casi tres veces el par de funcionamiento — superpuesta al espectro de vibración en estado estacionario. Con montaje rígido, esta transitoria se propaga a través de la placa base hacia la brida de succión de la bomba, causando microdesalineación repetitiva que acelera el desgaste de los insertos del acoplamiento de mandíbula y la degradación del sello mecánico de la bomba. La instalación de aisladores JZP-13.5 en una configuración de apilamiento paralelo (dos unidades por pie de motor, cuatro pies en total) reduce la transmisión de par pico a la placa base en más del 70% mientras mantiene la alineación estática dentro de 0.05 mm — muy dentro del sobre de tolerancia del fabricante del acoplamiento.

Configuraciones Recomendadas

Tecnología de Aisladores Xi'an Hoan — Características Probadas

• Sin fluencia ni envejecimiento durante la vida útil nominal
• Alto coeficiente de amortiguación interna para una rápida disipación de energía vibratoria
• Rango de temperatura de operación muy amplio sin deriva de rigidez
• Amplia biblioteca de geometrías de ajuste estandarizadas
• Prototipado rápido y producción económica en pequeños lotes
• Construcción monolítica robusta verificada mediante pruebas de vida acelerada
• Atenuación simultánea de choque y vibración en un solo paquete compacto
• Resistente a productos químicos industriales, inmersión en agua de mar, ozono y radiación UV

Preguntas Frecuentes

P: ¿Cómo determino la configuración de apilamiento correcta para mi máquina?
R: Proporciónenos el peso total de su máquina, las dimensiones de su huella y las frecuencias de excitación primarias (RPM del motor y frecuencia de paso de palas, si corresponde). Nuestros ingenieros de aplicaciones recomendarán una disposición de apilamiento en 48 horas, incluyendo curvas de transmisibilidad predichas.

P: ¿El apilamiento cambia la frecuencia natural del sistema de aislamiento?
R: El apilamiento paralelo — conectar múltiples aisladores bajo un solo pie de máquina — aumenta la capacidad de carga mientras preserva la misma frecuencia natural vertical porque la rigidez y la masa soportada aumentan proporcionalmente. El apilamiento en serie — aisladores conectados extremo a extremo — aumenta la deflexión total y reduce la frecuencia natural efectiva, útil para aislar fuentes de excitación de frecuencia muy baja.

P: ¿Pueden estos aisladores reemplazar los soportes OEM desgastados en equipos heredados?
R: Absolutamente. Mantenemos registros detallados de compatibilidad dimensional para bases de máquinas industriales comunes. Si su número de pieza OEM no está disponible, envíenos el patrón de pernos de montaje, el espacio libre disponible y la carga por soporte, y confirmaremos el ajuste — a menudo con un JZP-13.5 estándar disponible en stock que no requiere modificación de la placa base.

P: ¿Cuál es la cantidad mínima de pedido para la evaluación inicial?
R: Aceptamos pedidos de muestra a partir de 4 piezas, lo que le permite instrumentar y validar el rendimiento del aislamiento en su equipo específico antes de comprometerse con volúmenes de producción.

Calidad y Trazabilidad

Cada lote de JZP-13.5 se acompaña de un Certificado de Conformidad digital que registra la medición individual de la frecuencia de resonancia, los identificadores de lote de materia prima y los parámetros del proceso de curado. Xi'an Hoan Microwave Co., Ltd. mantiene la certificación ISO 9001:2015 con un sistema de gestión de calidad totalmente integrado que cubre las pruebas de reología de elastómeros entrantes, la medición dimensional en proceso y la verificación final del rendimiento dinámico en mesas vibratorias instrumentadas.
