Aislador de vibración de la cuerda de alambre

Aislador de cable JGX-0480 compacto y personalizable para control de vibraciones e impactos

Aislador de cable JGX-0480 compacto y personalizable para control de vibraciones e impactos

Model Number:	Se aplicará el procedimiento siguiente:
Cantidad Mínima De Pedido:	10
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Documento:

JGX-0480 Series.pdf

Resaltar:

JGX-0480 Aislador de cable de alambre personalizable

El aislador de cable de alambre compacto JGX-0400

Descripción del producto

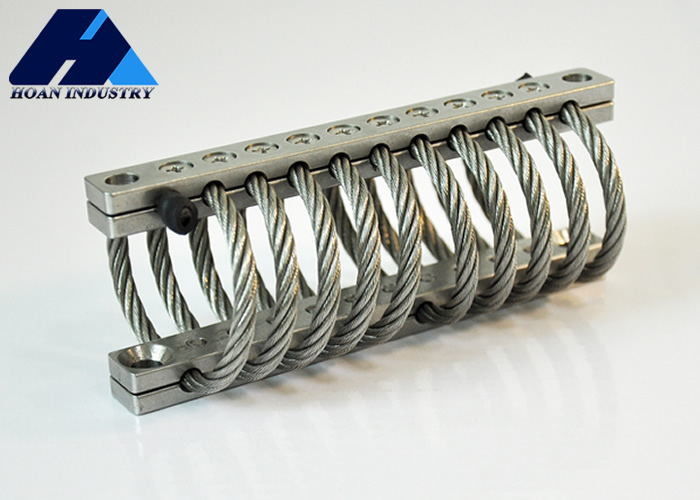

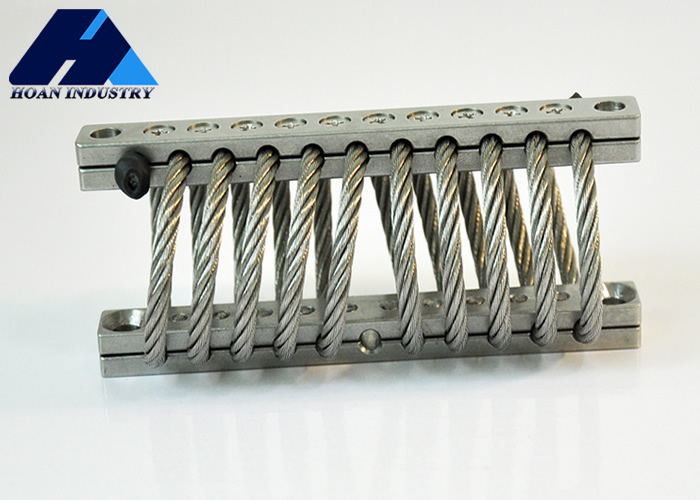

Control de choque por vibración personalizable JGX-0480 aislador de cuerda de alambre compacto

El aislador de cuerda de alambre JGX es un dispositivo de control de vibración versátil construido a partir de múltiples cuerdas de alambre con cables fijos con componentes de soporte fijos en ambos extremos.Reduce o elimina efectivamente la transmisión de vibraciones y golpes a edificios y equipos mecánicos a través de la flexibilidad y elasticidad inherentes de la cuerda de alambre de acero, protegiendo el equipo y mejorando la estabilidad operativa.

Opciones de montaje

Parámetros de tamaño

Modelo	"H" ± 3.30	"W"	Peso de la unidad	Opciones de montaje	A través del agujero (mm)	El hilo (mm)	C'sink (°)
Se aplicará el procedimiento siguiente:	30	36	0.304	D	¥6.9±0.13	M6×1.0	90
Se aplicará el procedimiento siguiente:	33	38	0.32
Se aplicará el procedimiento siguiente:	36	41	0.336	B, D, E
Se aplicará el procedimiento siguiente:	38	43	0.336	A, B, C, D, E, S
Se aplicará el procedimiento siguiente:	41	46	0.352
Se aplicará el método de ensayo.	43	48	0.4
Se aplicará el procedimiento siguiente:	51	58	0.416
Se aplicará el procedimiento siguiente:	54	75	0.432
Se aplicará el procedimiento siguiente:	62	88	0.448
Se aplicará el procedimiento siguiente:	81	107	0.464

Datos técnicos - Carga vertical

Curva No.	Modelo	Carga estática máxima (N)	Deformación máxima (mm)	La rigidez por vibración (KN/m)	Estricción por impacto (KN/m)
1	Se aplicará el procedimiento siguiente:	75	8.6	578	363
2	Se aplicará el procedimiento siguiente:	72	11.7	455	252
3	Se aplicará el procedimiento siguiente:	61	13.7	347	189
4	Se aplicará el procedimiento siguiente:	59	15.7	301	152
5	Se aplicará el procedimiento siguiente:	52	18.8	244	117
6	Se aplicará el método de ensayo.	50	20.8	212	96
7	Se aplicará el procedimiento siguiente:	37	26.9	136	58
8	Se aplicará el procedimiento siguiente:	24	29.5	82	33
9	Se aplicará el procedimiento siguiente:	18	36.6	54	21
10	Se aplicará el procedimiento siguiente:	12	52.8	29	10

Datos técnicos - Carga direccional de 45°

Curva No.	Modelo	Carga estática máxima (N)	Deformación máxima (mm)	La rigidez por vibración (KN/m)	Estricción por impacto (KN/m)
1	Se aplicará el procedimiento siguiente:	54.5	12.7	341	179
2	Se aplicará el procedimiento siguiente:	52.2	16.8	258	126
3	Se aplicará el procedimiento siguiente:	44.1	19.8	197	93
4	Se aplicará el procedimiento siguiente:	41.7	22.9	172	75
5	Se aplicará el procedimiento siguiente:	38.1	26.9	141	58
6	Se aplicará el método de ensayo.	35.7	29	123	49
7	Se aplicará el procedimiento siguiente:	26.5	38.1	77	28
8	Se aplicará el procedimiento siguiente:	18.1	41.7	49	18
9	Se aplicará el procedimiento siguiente:	13.9	51.3	33	11
10	Se aplicará el procedimiento siguiente:	9.3	74.7	18	5.3

Datos técnicos - Carga lateral

Curva No.	Modelo	Carga estática máxima (N)	Deformación máxima (mm)	La rigidez por vibración (KN/m)	Estricción por impacto (KN/m)
1	Se aplicará el procedimiento siguiente:	36.3	8.6	224	224
2	Se aplicará el procedimiento siguiente:	36.3	11.7	156	156
3	Se aplicará el procedimiento siguiente:	34.1	14.7	112	112
4	Se aplicará el procedimiento siguiente:	31.7	16.8	93	93
5	Se aplicará el procedimiento siguiente:	29.5	19.8	70	70
6	Se aplicará el método de ensayo.	27.2	21.8	60	60
7	Se aplicará el procedimiento siguiente:	20.4	27.9	35	35
8	Se aplicará el procedimiento siguiente:	5.9	31.0	11	11
9	Se aplicará el procedimiento siguiente:	4.1	38.1	5.3	5.3
10	Se aplicará el procedimiento siguiente:	2.2	55.9	2.3	2.3

Características del producto

Eficiencia en el aislamiento de vibraciones: absorbe y reduce eficazmente la transmisión de vibraciones, aislando las fuentes de vibración
Fuerte durabilidad: Construido con cuerda de alambre de acero resistente para una larga vida útil y un funcionamiento estable en ambientes hostiles
Diseño ajustable: puede ser personalizado para satisfacer los requisitos de aislamiento para diferentes aplicaciones
Instalación fácil: proceso de montaje simple con opciones de personalización para escenarios de instalación específicos

Aplicaciones
