Name: JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Availability: InStock

En casa > productos > Aislador de vibración de la cuerda de alambre >

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional

Aislador de vibración multidireccional

Diseño modular aislador de vibración de cuerda de alambre

Aislador de vibración de cuerda de alambre flexible

Lugar de origen:

China.

Nombre de la marca:

Hoan

Certificación:

ISO9001:2015

Número de modelo:

Se aplicará el procedimiento siguiente:

Contacta con nosotros

Solicitar una cita

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional

Detalles del producto

Construcción del filamento:

7x19

Rango de frecuencia de vibración:

de 10 Hz a 100 Hz

Formato del dibujo:

DWG y PDF

Estilo de diseño:

Industriales

Aplicaciones:

dispositivos pequeños

Agujeros de montaje:

Tamaño:

Para trabajar a máquina

Temperatura de trabajo:

-55 ~ +120

Diámetro:

1 pulgada

Características:

amplia frecuencia de trabajo, larga vida útil

Rango de carga:

5,6KG

Ratio de compresión:

1.2:1

Características:

Anclaje de los agujeros; Aceite Resis

Absorción de choques:

- ¿ Qué?

Resaltar:

Aislador de vibración multidireccional

Diseño modular aislador de vibración de cuerda de alambre

Aislador de vibración de cuerda de alambre flexible

Condiciones de pago y envío

Cantidad de orden mínima

4 piezas

Tiempo de entrega

Condiciones de pago

Los datos de las operaciones de transferencia de dinero a través de los servicios de transferencia d

Capacidad de la fuente

4, centavo,7

Productos relacionados

El video

JGX-0958A-138A aislador de vibración de cuerda de alambre con un amplio rango de temperaturas y un diseño resistente a la corrosión para entornos hostiles

Obtenga el mejor precio

El video

Aislador de vibración de cuerda de alambre GR4-18D-A resistente a la temperatura para operaciones industriales sin problemas

Obtenga el mejor precio

El video

GR2-12D-A Absorbedor de choques de cine aislador de vibración de cuerda de alambre de grado profesional para la filmación suave

Obtenga el mejor precio

El video

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal

Obtenga el mejor precio

Contacta con nosotros

86-29-88292913

Contacta ahora

Descripción del producto

Sección JGX-0240

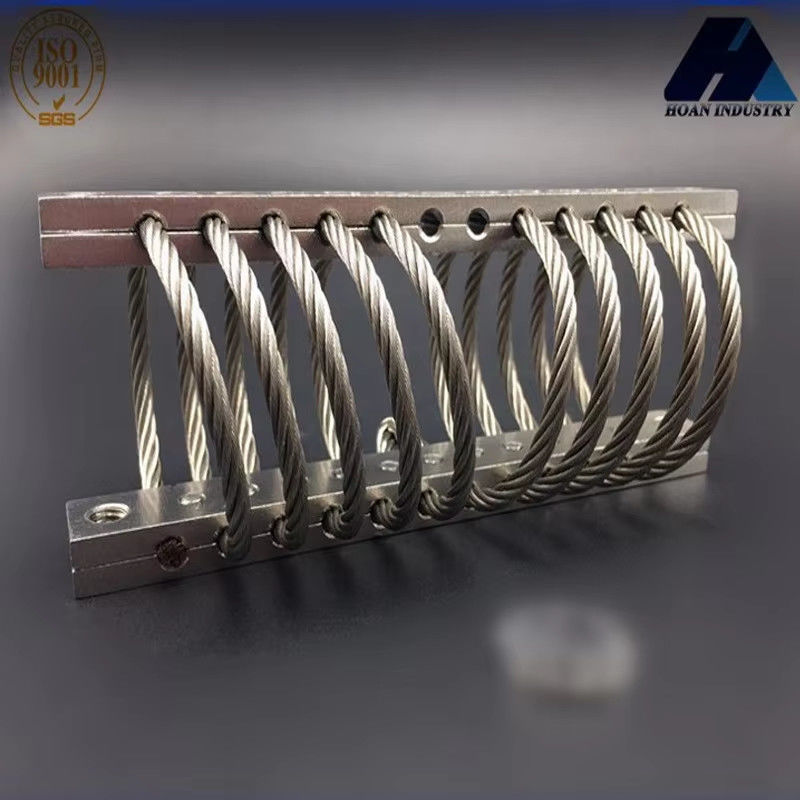

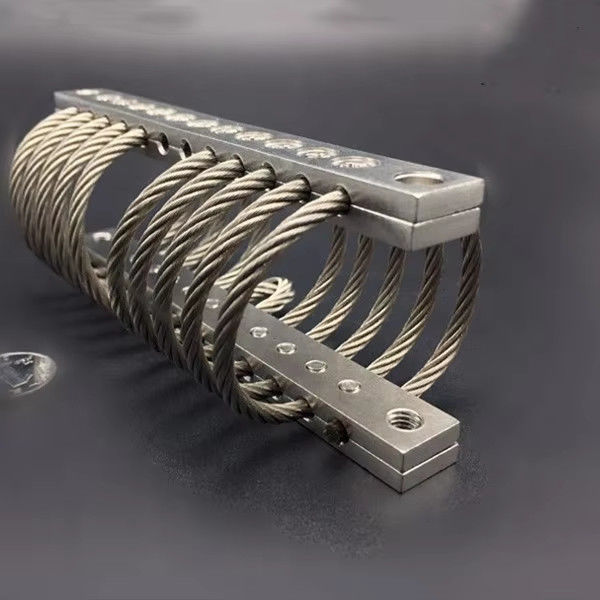

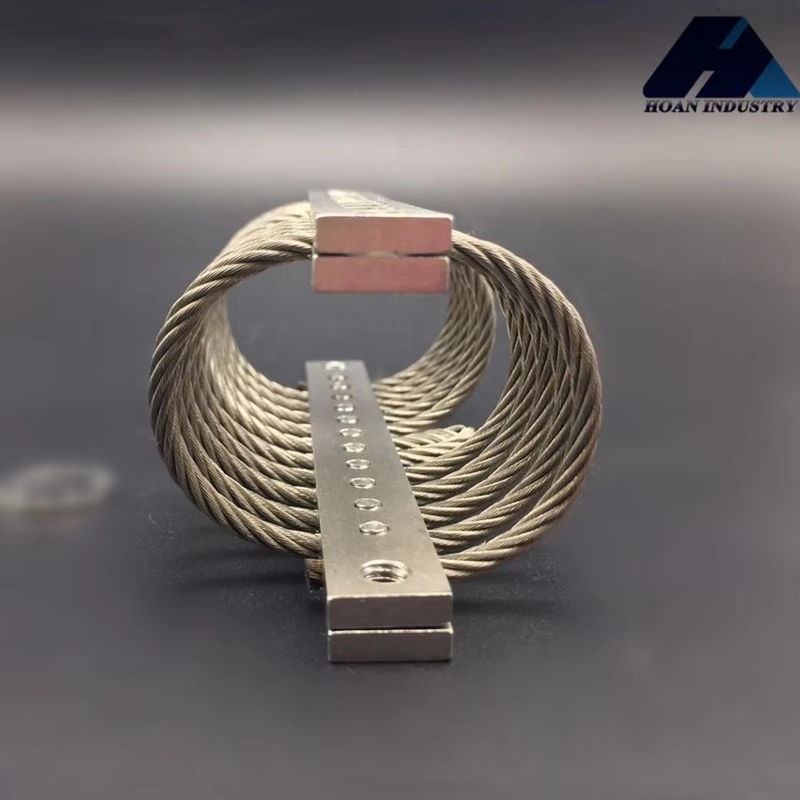

En el campo de la vibración y el control de choques, los aisladores de vibración de cuerda de alambre de Xi'an Hoan Microondas Co., Ltd., con su calidad de grado militar y excelente rendimiento,Se han convertido en los "guardianes invisibles" de los equipos de alta gamaEste producto está enrollado con precisión con cables especiales de acero inoxidable. A través de un diseño de rigidez no lineal único, puede absorber eficazmente las vibraciones de alta frecuencia y amortiguar los fuertes impactos,proporcionando una protección integral para los instrumentos de precisión, equipos aeroespaciales y equipos industriales de alta gama.

En comparación con los aisladores de vibración de caucho o resorte tradicionales, los aisladores de vibración de cuerda de alambre de Hoan Microondas tienen las características de resistencia a la corrosión, resistencia al envejecimiento,y una fuerte adaptabilidad al medio ambientePueden funcionar de manera estable en ambientes extremos que van desde -60°C hasta 200°C. Su diseño modular admite aislamiento de vibraciones multidireccionales y son flexibles de instalar,reducir significativamente la pérdida de precisión del equipo o acortar su vida útil causada por las vibracionesYa sea para cargas útiles de satélites, radares embarcados o escáneres médicos de tomografía computarizada, las soluciones de aislamiento de vibración de Hoan Microwave pueden ofrecer a los clientes un nivel "silencioso" de seguridad.

Curva de carga estática

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 0

- No, no lo sé.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	KS ((Shock)) (KNm)
1	Se aplicarán los siguientes requisitos:	8.6	8.6	65	40
2	Se aplicarán las disposiciones siguientes:	7.7	10.7	51	30
3	Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en un lugar de ensayo.	6.3	13.7	37	19
4	Se aplicarán los siguientes requisitos:	4.5	17.8	23	11
5	Se aplicará el procedimiento siguiente:	4.0	20.8	18	7.9
6	Se aplicarán los siguientes requisitos:	3.6	22.9	16	7.0

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 1

- No, no lo sé.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	KS ((Shock)) (KNm)
1	Se aplicarán los siguientes requisitos:	6.3	12.7	38	20
2	Se aplicarán las disposiciones siguientes:	5.4	15.7	28	14
3	Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en un lugar de ensayo.	4.5	18.8	21	9.6
4	Se aplicarán los siguientes requisitos:	3.7	25.9	13	5.6
5	Se aplicará el procedimiento siguiente:	3.2	27.9	11	4.4
6	Se aplicarán los siguientes requisitos:	2.8	32.0	9.6	3.5

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 2

- No, no lo sé.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	KS ((Shock)) (KNm)
1	Se aplicarán los siguientes requisitos:	4.5	9.7	24	24
2	Se aplicarán las disposiciones siguientes:	4.1	11.7	18	18
3	Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en un lugar de ensayo.	3.2	13.7	12	12
4	Se aplicarán los siguientes requisitos:	2.8	18.8	7.0	7.0
5	Se aplicará el procedimiento siguiente:	2.2	21.8	5.3	5.3
6	Se aplicarán los siguientes requisitos:	1.8	23.9	4.4	4.4

Cuadro de parámetros de dimensión

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 3

Modelo	Alturas (mm) ± 15	Ancho (mm)	Peso (aproximadamente)	El montaje Opciones	A través del agujero (mm)	El hilo (mm)	C'sink (°)
Se aplicarán los siguientes requisitos:	23	28	0.102	B, D, E	Ø5,6 ± 0.13	M5 × 0.8	90
Se aplicarán las disposiciones siguientes:	25	30	0.119	A, B, C, D, E, S
Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en un lugar de ensayo.	28	33	0.119
Se aplicarán los siguientes requisitos:	33	38	0.119
Se aplicará el procedimiento siguiente:	36	41	0.119
Se aplicarán los siguientes requisitos:	38	43	0.152

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 4

Fotos de los clientes

JGX-0240A-4A Aislador de vibración de cuerda de alambre de diseño flexible y modular para aislamiento de vibración multidireccional 5
