Place of Origin:
China
Nombre de la marca:
Hoan
Certificación:
ISO9001:2015
Model Number:
JGX-0480A-72A

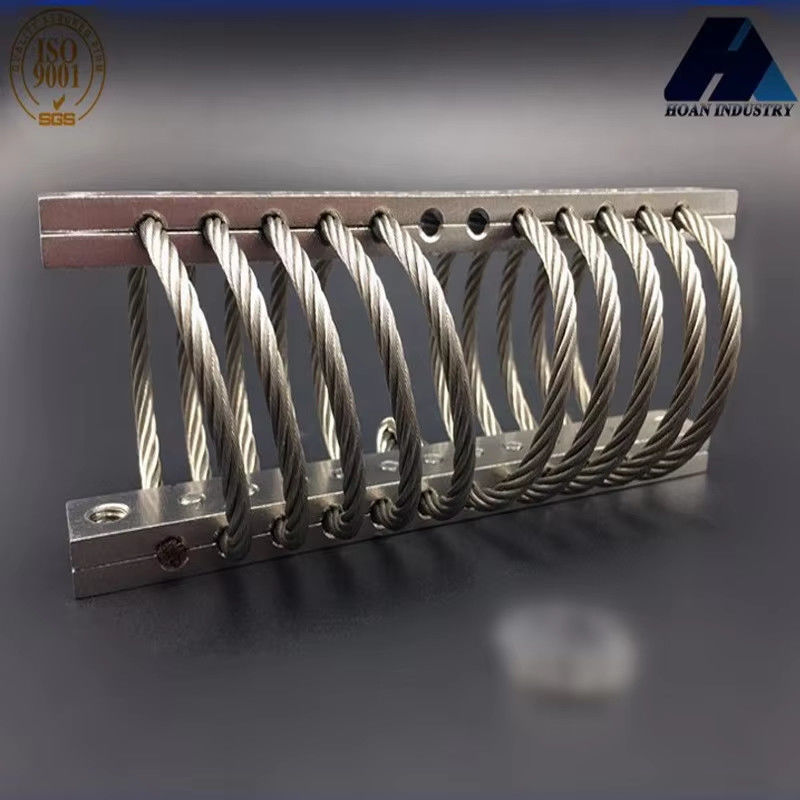

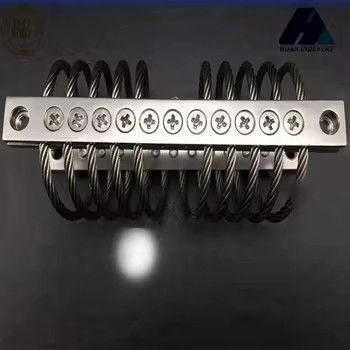

Los aisladores de vibración de cuerda de alambre de acero de la serie JGX-0480 de Xi'an Hoan Microwave Co., Ltd. están especialmente diseñados para instrumentos de precisión, equipos de comunicación y sistemas mecánicos de alta precisión.Pueden aislar eficazmente las vibraciones externas y los golpes, garantizando la estabilidad y fiabilidad del funcionamiento del equipo. El producto adopta una estructura de enrollamiento de cuerda de alambre de acero inoxidable de múltiples capas, con excelentes características elásticas y de amortiguación,y la eficiencia de aislamiento de vibraciones es superior al 90%, adecuado para escenarios de vibración de alta frecuencia de 5 Hz a 500 Hz. Sus principales ventajas se encuentran en la alta capacidad de carga y el diseño de larga vida.La carga estática de un solo conjunto de aislantes de vibración puede alcanzar los 50 kg-200 kg, y la adaptabilidad a la carga dinámica es extremadamente fuerte, cumpliendo con los estrictos requisitos de radar, antenas satelitales, equipos médicos y otros campos.
La serie JGX-0480 adopta un diseño de aislamiento de vibración omnidireccional que puede absorber energía de vibración en direcciones horizontales, verticales y múltiples,reducir la degradación del rendimiento del equipo causada por la resonanciaLa cubierta del producto está hecha de aleación de aluminio resistente a la corrosión y la superficie está tratada con anodizante, adaptándose a ambientes extremos de -50°C a +120°C. El nivel de protección es IP65,garantizar un trabajo estable a largo plazo en condiciones adversas como la humedad y el salpullido.
Opciones de montaje
Para el control de la velocidad:
Modelo | - ¿Qué es eso?30 | - ¿Qué es eso? | Peso unitario | Opciones de montaje |
A través del agujero (mm) |
El hilo(mm) | C'sink(°) |
Se aplicará el procedimiento siguiente: | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×1.0 | 90 |
Se aplicará el procedimiento siguiente: | 33 | 38 | 0.32 | ||||
Se aplicará el procedimiento siguiente: | 36 | 41 | 0.336 | B, D, E | |||
Se aplicará el procedimiento siguiente: | 38 | 43 | 0.336 | A, B, C, D, E, S | |||
Se aplicará el procedimiento siguiente: | 41 | 46 | 0.352 | ||||
Se aplicará el procedimiento siguiente: | 43 | 48 | 0.4 | ||||
Se aplicará el procedimiento siguiente: | 51 | 58 | 0.416 | ||||
Se aplicará el procedimiento siguiente: | 54 | 75 | 0.432 | ||||
Se aplicará el procedimiento siguiente: | 62 | 88 | 0.448 | ||||
Se aplicarán las siguientes medidas: | 81 | 107 | 0.464 |
Fichero de datos técnicos:
Carga vertical
- No, no es así. | Modelo | Carga estática máxima (N) | Deformación máxima(mm) |
Rigidez por vibración (KN/m) |
Rigididad en caso de impacto (KN/m) |
1 | Se aplicará el procedimiento siguiente: | 75 | 8.6 | 578 | 363 |
2 | Se aplicará el procedimiento siguiente: | 72 | 11.7 | 455 | 252 |
3 | Se aplicará el procedimiento siguiente: | 61 | 13.7 | 347 | 189 |
4 | Se aplicará el procedimiento siguiente: | 59 | 15.7 | 301 | 152 |
5 | Se aplicará el procedimiento siguiente: | 52 | 18.8 | 244 | 117 |
6 | Se aplicará el procedimiento siguiente: | 50 | 20.8 | 212 | 96 |
7 | Se aplicará el procedimiento siguiente: | 37 | 26.9 | 136 | 58 |
8 | Se aplicará el procedimiento siguiente: | 24 | 29.5 | 82 | 33 |
9 | Se aplicará el procedimiento siguiente: | 18 | 36.6 | 54 | 21 |
10 | Se aplicarán las siguientes medidas: | 12 | 52.8 | 29 | 10 |
Carga direccional de 45 °:
- No, no es así. | Modelo | Carga estática máxima(N) | Deformación máxima(mm) | Rigidez por vibración(KN/m) | Rigidez de impacto(KN/m) |
1 | Se aplicará el procedimiento siguiente: | 54.5 | 12.7 | 341 | 179 |
2 | Se aplicará el procedimiento siguiente: | 52.2 | 16.8 | 258 | 126 |
3 | Se aplicará el procedimiento siguiente: | 44.1 | 19.8 | 197 | 93 |
4 | Se aplicará el procedimiento siguiente: | 41.7 | 22.9 | 172 | 75 |
5 | Se aplicará el procedimiento siguiente: | 38.1 | 26.9 | 141 | 58 |
6 | Se aplicará el procedimiento siguiente: | 35.7 | 29 | 123 | 49 |
7 | Se aplicará el procedimiento siguiente: | 26.5 | 38.1 | 77 | 28 |
8 | Se aplicará el procedimiento siguiente: | 18.1 | 41.7 | 49 | 18 |
9 | Se aplicará el procedimiento siguiente: | 13.9 | 51.3 | 33 | 11 |
10 | Se aplicarán las siguientes medidas: | 9.3 | 74.7 | 18 | 5.3 |
Carga lateral:
- No, no es así. | Modelo | Carga estática máxima(N) | Carga estática máxima(N) | Rigidez por vibración(KN/m) | Rigidez de impacto(KN/m) |
1 | Se aplicará el procedimiento siguiente: | 36.3 | 8.6 | 224 | 224 |
2 | Se aplicará el procedimiento siguiente: | 36.3 | 11.7 | 156 | 156 |
3 | Se aplicará el procedimiento siguiente: | 34.1 | 14.7 | 112 | 112 |
4 | Se aplicará el procedimiento siguiente: | 31.7 | 16.8 | 93 | 93 |
5 | Se aplicará el procedimiento siguiente: | 29.5 | 19.8 | 70 | 70 |
6 | Se aplicará el procedimiento siguiente: | 27.2 | 21.8 | 60 | 60 |
7 | Se aplicará el procedimiento siguiente: | 20.4 | 27.9 | 35 | 35 |
8 | Se aplicará el procedimiento siguiente: | 5.9 | 31.0 | 11 | 11 |
9 | Se aplicará el procedimiento siguiente: | 4.1 | 38.1 | 5.3 | 5.3 |
10 | Se aplicarán las siguientes medidas: | 2.2 | 55.9 | 2.3 | 2.3 |
* Material de las barras de montaje *
El acero inoxidable o el aluminio se puede seleccionar
* Tratamiento de superficie Selección de barras de montaje de aluminio *
Anodizado blanco: El tratamiento de la superficie para hacer que la superficie de aluminio sea más dura que ella misma.Es el tratamiento normal de la superficie de las barras de montaje de aluminio
Anodizado duro: El tratamiento de la superficie para hacer que las barras de montaje de aluminio sean mucho más duras que la forma anodizada blanca.El color de las barras de montaje de aluminio anodizado duro es más oscuro que la forma de anodizado blancoUso especial para exigencias complejas o especiales de las condiciones de trabajo de los aisladores de alambre.
