Name: Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Availability: InStock

En casa > productos > Aislador de vibración de la cuerda de alambre >

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz

Equipo final Aisladores de vibración de cuerda de alambre

Instrumentos de precisión aisladores de vibración de cuerda de alambre

Lugar de origen:

China.

Nombre de la marca:

Hoan

Certificación:

ISO9001:2015

Número de modelo:

Se aplicará el procedimiento siguiente:

Contacta con nosotros

Solicitar una cita

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz

Detalles del producto

Tipo de montaje:

Montura única o múltiple

Temperatura de trabajo:

: -55 ~ +120

Deformación máxima:

10 mm

Alturas:

50 mm

Puerto:

Xi'an o especificado

Tipo de comercialización:

Producto caliente 2024

Orientación de montaje:

Válvulas de acoplamiento

Frecuencia de la vibración:

10 a 100 Hz

Número de cables:

Diámetro del cable de alambre:

3 mm

Agujeros de montaje:

Construcción de cables de alambre:

7x7 o 7x19

El tipo:

Elástico

Ancho:

46m m

Frecuencia de aislamiento:

de 5 a 50 Hz

Resaltar:

Equipo final Aisladores de vibración de cuerda de alambre

Instrumentos de precisión aisladores de vibración de cuerda de alambre

Condiciones de pago y envío

Cantidad de orden mínima

Condiciones de pago

D/A, L/C, T/T, D/P, MoneyGram, Western Union

Productos relacionados

El video

JGX-0958A-138A aislador de vibración de cuerda de alambre con un amplio rango de temperaturas y un diseño resistente a la corrosión para entornos hostiles

Obtenga el mejor precio

El video

Aislador de vibración de cuerda de alambre GR4-18D-A resistente a la temperatura para operaciones industriales sin problemas

Obtenga el mejor precio

El video

GR2-12D-A Absorbedor de choques de cine aislador de vibración de cuerda de alambre de grado profesional para la filmación suave

Obtenga el mejor precio

El video

Aislador de vibraciones de cable JGX-0956A-75A para equipos aeroespaciales y militares con rigidez no lineal

Obtenga el mejor precio

Contacta con nosotros

86-29-88292913

Contacta ahora

Descripción del producto

La serie JGX-0480A

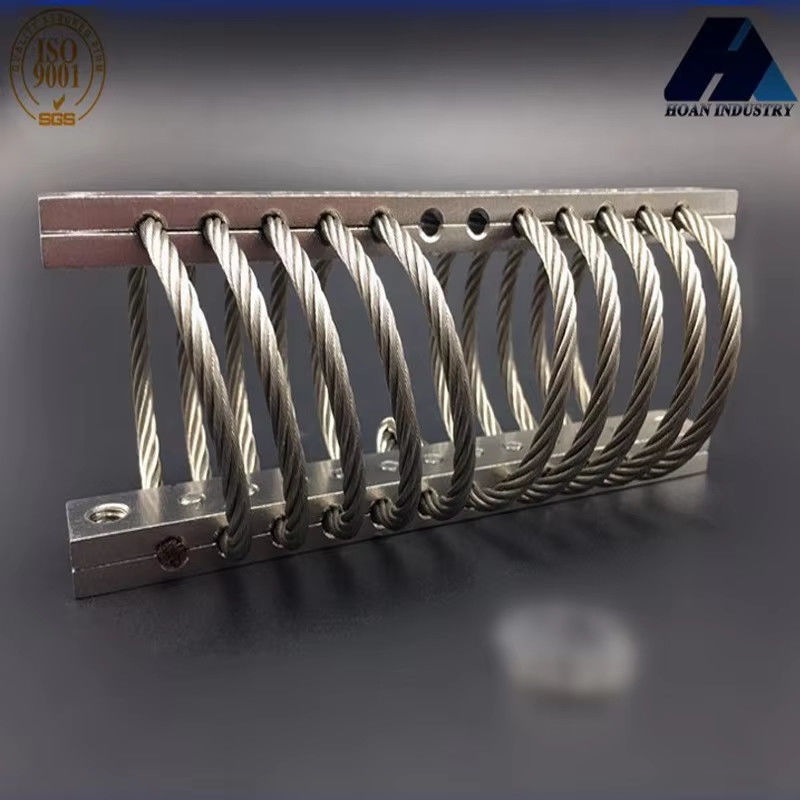

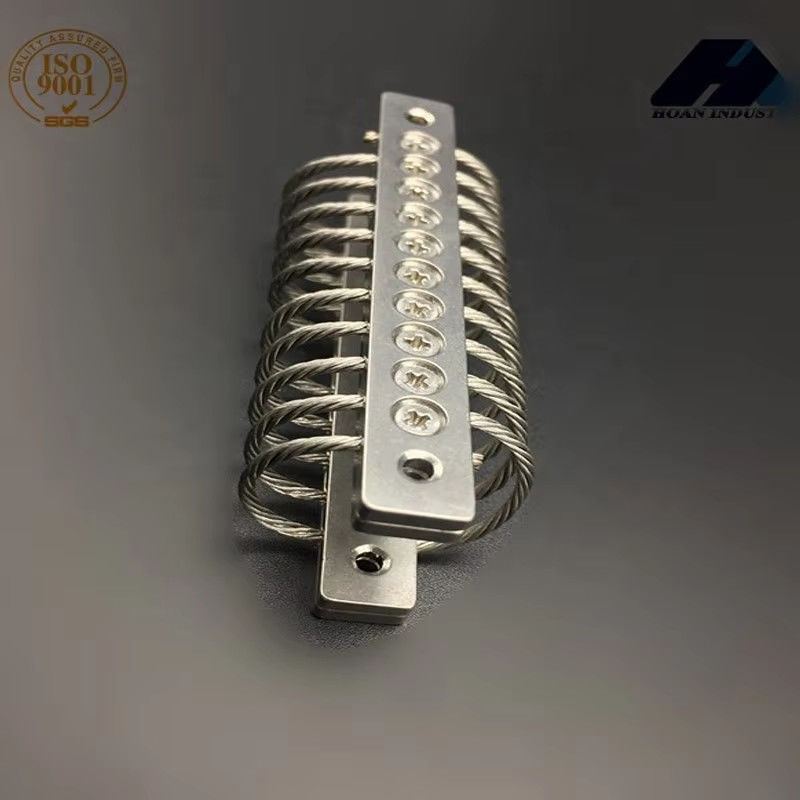

Los aisladores de vibración de cuerda de alambre de acero de la serie JGX - 0480A desarrollados por Xi'an Hoan Microwave Co., Ltd. son dispositivos absorbentes de golpes especialmente diseñados para equipos de alta precisión,que se utilizan ampliamente en la industria aeroespacialEl producto se forma mediante el enrollamiento de cables de alambre de acero inoxidable de alta calidad.Se da cuenta de aislamiento de vibración multi-direccional, absorbe eficazmente la vibración y la energía de impacto durante el funcionamiento del equipo y protege a los componentes sensibles de daños.

La serie JGX - 0480A tiene las características de una gran capacidad de soporte, resistencia a la corrosión y una larga vida útil, y puede trabajar de manera estable en entornos extremos de - 40 °C a + 120 °C.Su diseño compacto es adecuado para una variedad de espacios de instalaciónAl mismo tiempo, proporciona una buena resistencia al impacto, que es particularmente adecuada para las necesidades de reducción de vibraciones de los equipos montados en vehículos, embarcaciones y aerotransportados.Con estándares de fabricación de grado militar, este producto se ha convertido en una solución preferida en el campo de la reducción de vibraciones para equipos de gama alta.

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz 0

Modelo	- ¿Qué es eso?30	- ¿Qué es eso?	Peso unitario	Opciones de montaje	A través del agujero (mm)	El hilo (mm)	C'sink (((°)
Se aplicará el procedimiento siguiente:	30	36	0.304	D	¥6.9±0.13	M6×1.0	90
Se aplicará el procedimiento siguiente:	33	38	0.32	D
Se aplicará el procedimiento siguiente:	36	41	0.336	B, D, E
Se aplicará el procedimiento siguiente:	38	43	0.336	A, B, C, D, E, S
Se aplicará el procedimiento siguiente:	41	46	0.352
Se aplicará el procedimiento siguiente:	43	48	0.4
Se aplicará el procedimiento siguiente:	51	58	0.416
Se aplicará el procedimiento siguiente:	54	75	0.432
Se aplicará el procedimiento siguiente:	62	88	0.448
Se aplicarán las siguientes medidas:	81	107	0.464

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz 1

Curva de carga estática

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz 2

- No, no es así.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	¿ Qué? (KN/m)
1	Se aplicará el procedimiento siguiente:	75	8.6	578	363
2	Se aplicará el procedimiento siguiente:	72	11.7	455	252
3	Se aplicará el procedimiento siguiente:	61	13.7	347	189
4	Se aplicará el procedimiento siguiente:	59	15.7	301	152
5	Se aplicará el procedimiento siguiente:	52	18.8	244	117
6	Se aplicará el procedimiento siguiente:	50	20.8	212	96
7	Se aplicará el procedimiento siguiente:	37	26.9	136	58
8	Se aplicará el procedimiento siguiente:	24	29.5	82	33
9	Se aplicará el procedimiento siguiente:	18	36.6	54	21
10	Se aplicarán las siguientes medidas:	12	52.8	29	10

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz 3

- No, no es así.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	¿ Qué? (KN/m)
1	Se aplicará el procedimiento siguiente:	54.5	12.7	341	179
2	Se aplicará el procedimiento siguiente:	52.2	16.8	258	126
3	Se aplicará el procedimiento siguiente:	44.1	19.8	197	93
4	Se aplicará el procedimiento siguiente:	41.7	22.9	172	75
5	Se aplicará el procedimiento siguiente:	38.1	26.9	141	58
6	Se aplicará el procedimiento siguiente:	35.7	29	123	49
7	Se aplicará el procedimiento siguiente:	26.5	38.1	77	28
8	Se aplicará el procedimiento siguiente:	18.1	41.7	49	18
9	Se aplicará el procedimiento siguiente:	13.9	51.3	33	11
10	Se aplicarán las siguientes medidas:	9.3	74.7	18	5.3

Instrumentos de precisión JGX-0480A-52A Aisladores de vibración de cuerda de alambre para equipos finales de aislamiento con frecuencia de 5-50 Hz 4

- No, no es así.	Modelo	Carga estática máxima (en kg)	Deformación máxima (mm)	KV ((Vibración) (KN/m)	¿ Qué? (KN/m)
1	Se aplicará el procedimiento siguiente:	36.3	8.6	224	224
2	Se aplicará el procedimiento siguiente:	36.3	11.7	156	156
3	Se aplicará el procedimiento siguiente:	34.1	14.7	112	112
4	Se aplicará el procedimiento siguiente:	31.7	16.8	93	93
5	Se aplicará el procedimiento siguiente:	29.5	19.8	70	70
6	Se aplicará el procedimiento siguiente:	27.2	21.8	60	60
7	Se aplicará el procedimiento siguiente:	20.4	27.9	35	35
8	Se aplicará el procedimiento siguiente:	5.9	31.0	11	11
9	Se aplicará el procedimiento siguiente:	4.1	38.1	5.3	5.3
10	Se aplicarán las siguientes medidas:	2.2	55.9	2.3	2.3

*El material de la férula de montaje*

El acero inoxidable o el aluminio se puede seleccionar

*Opciones de tratamiento de superficie para el contrachapado de aleación de aluminio*

* Anodizado blanco: Tratamiento de la superficie para hacer que la superficie de aluminio sea más dura que ella misma.Es el tratamiento normal de la superficie de las barras de montaje de aluminio;

* Anodizado duro: El tratamiento de la superficie para hacer que las barras de montaje de aluminio sean mucho más duras que la forma anodizada blanca.El color de las barras de montaje de aluminio anodizado duro es más oscuro que la forma de anodizado blancoUso especial para exigencias complejas o especiales de las condiciones de trabajo de los aisladores de alambre.
