Name: JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

En casa > productos > Aislador de vibración de la cuerda de alambre >

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero

Place of Origin:

China

Nombre de la marca:

Hoan

Certificación:

ISO9001:2015

Model Number:

JGX-1598A-515A

Documento:

JGX-1598 Series.pdf

Contacta con nosotros

Solicitar una cita

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero

Detalles del producto

Port:

Xi'an

Structure:

Helical

Flexible And Durable:

Yes

Showroom Location:

None

Shape:

Circular

Mounting Thread Size:

M10

High:

102mm

Mounting Type:

Varies depending on application

Feature:

Durable

Installation Orientation:

Vertical or Horizontal

Applications:

Aerospace, Military, Industrial

Load Range:

515KG

Spring Constant:

50N/mm

Wire Rope Diameter:

15.9mm

Condiciones de pago y envío

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Productos relacionados

Xi an Hoan Microondas JGX-2228A-960A Serie aisladores de vibración de cuerda de acero de alto rendimiento para equipos industriales

Obtenga el mejor precio

Aislador de vibraciones de cable JGX-2228A-1250A El futuro del aislamiento de vibraciones en maquinaria industrial

Obtenga el mejor precio

Aislador de vibraciones de cable de acero JGX-1598A-285A para proteger equipos de precisión de vibraciones e impactos

Obtenga el mejor precio

Aisladores de vibración de cable de acero JGX-1598A-324A que mejoran la fiabilidad para la medición de precisión

Obtenga el mejor precio

Contacta con nosotros

86-29-88292913

Contacta ahora

Descripción del producto

Serie JGX-1598A

JGX-1598A — La sabiduría de la ingeniería al simplificar la complejidad en la instalación

En el campo del control de vibraciones de equipos, la instalación y el mantenimiento eficientes son clave para mejorar la fiabilidad del sistema y reducir los costes del ciclo de vida. Xi'an Hoan Microwave lo entiende bien, y su aislador de cable de acero JGX-1598A ha incorporado el concepto de "facilidad de ingeniería" desde el principio de su diseño.

El aislador presenta un diseño estructural simple e intuitivo. Normalmente, no se requieren herramientas especializadas complejas; los ingenieros pueden completar rápidamente la selección y el posicionamiento de la instalación en función de la distribución del peso del equipo. Sus dimensiones generales compactas ahorran eficazmente un valioso espacio en la parte inferior del equipo o en la base de instalación, proporcionando una mayor flexibilidad para la integración del sistema.

Más importante aún, su forma estructural única simplifica en gran medida los procedimientos de post-mantenimiento. Cuando se necesita inspección o reemplazo, la operación es conveniente y eficiente, lo que reduce significativamente el tiempo de inactividad del equipo. Con la sabiduría de simplificar la complejidad, el JGX-1598A hace que el despliegue y la aplicación de soluciones de aislamiento de vibraciones sean más eficientes y fluidos que nunca.

Curva de Carga Estática

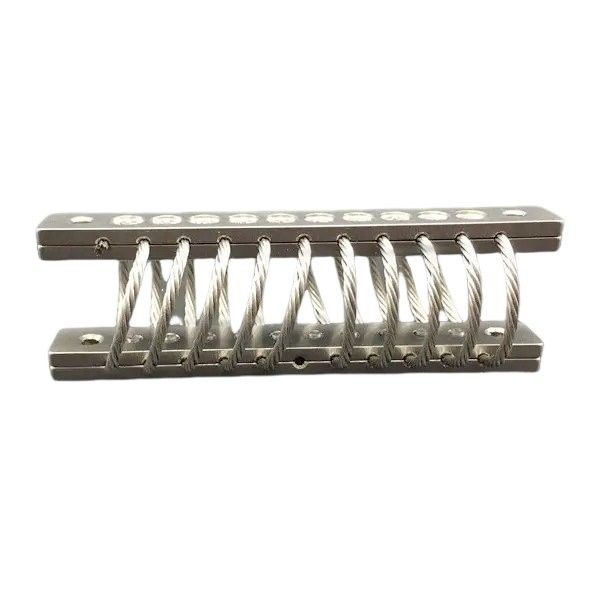

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero 0

No	Modelo	Carga Estática Máxima (kg)	Deflexión Máxima (mm)	Kv(Vibración) (KN/m)	Ks(Choque) (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

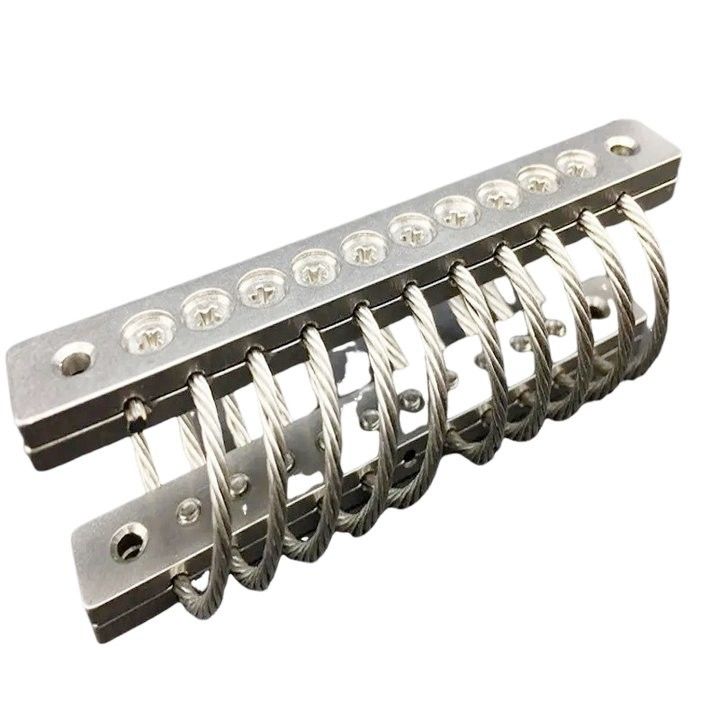

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero 1

No	Modelo	Carga Estática Máxima (kg)	Deflexión Máxima (mm)	Kv(Vibración) (KN/m)	Ks(Choque) (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero 2

No	Modelo	Carga Estática Máxima (kg)	Deflexión Máxima (mm)	Kv(Vibración) (KN/m)	Ks(Choque) (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

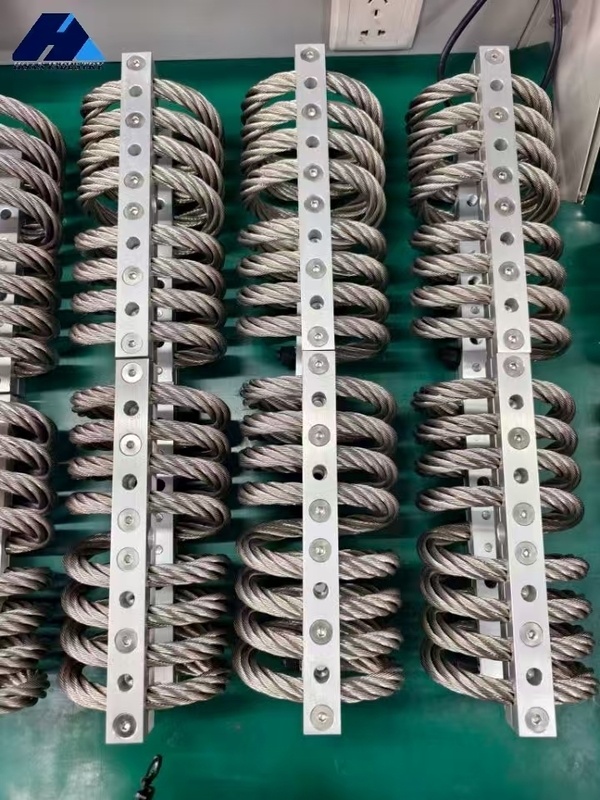

Fotos de Clientes

JGX-1598A-515A Simplificando la complejidad en la instalación con aisladores de vibración de cable de acero 3

Aplicaciones del Producto

Aplicaciones	Equipos Típicos	Protección Contra	Ventajas Operacionales
A bordo de barcos	Electrónica, Ordenadores, Maquinaria	Explosiones, Vibraciones inherentes, Tormentas	Larga vida útil, Sin mantenimiento, Temperaturas extremas, Resistencia a la corrosión, Protección en todos los ejes
Vehículos Terrestres Rugosos	Instrumentación, Generadores, Electrónica	Terreno accidentado, Malas condiciones de la carretera, Colisiones	Larga vida útil, Sin mantenimiento, Temperaturas extremas, Ozono, Radiactividad, Radiación UV
Contenedores de Envío	Óptica, Instrumentos, Misiles, Electrónica	Tránsito, Manipulación de caídas, Carga/Descarga	Larga vida útil, Sin mantenimiento, Exposición a la humedad, Uso repetido
Aeronaves	Electrónica, Ordenadores	Maniobras de alta G, Aterrizajes bruscos, Aire turbulento	Temperaturas y altitudes extremas, Ligero
Equipos Industriales	Centrífugas, Secadoras, Bombas	Cargas dinámicas desequilibradas, Golpe de fluido, Vibración inherente, Debilidad de la base	Larga vida útil, Sin mantenimiento, Entornos corrosivos
Equipos de Artillería	Controles informáticos, Electrónica	Terreno accidentado, Clasificación ferroviaria, Tránsito	Sin mantenimiento, Temperaturas extremas, Explosiones cercanas
Equipos Médicos	Equipos mecánicos necesarios para el cuidado del paciente	Vibración de las piezas móviles, Carritos móviles - Choque de transporte	Sin mantenimiento, Sin emisión de gases, Se puede esterilizar
Chimeneas	Chimeneas, Depuradores, Dispositivos de medición	Viento que causa frecuencias resonantes, Gases de la chimenea que causan turbulencias cerca del depurador, etc.	Sin mantenimiento, Temperaturas extremas, Entornos corrosivos

* Tratamiento superficial de la madera contrachapada de aleación de aluminio *
* Anodizado blanco: El tratamiento superficial para hacer que la superficie de aluminio sea más dura que ella misma. El color de las barras de montaje de aluminio anodizado blanco mantiene el mismo color que el propio aluminio. Es el tratamiento superficial normal de las barras de montaje de aluminio;
* Anodizado duro: El tratamiento superficial para hacer que las barras de montaje de aluminio sean mucho más duras que la forma anodizada blanca. El color de las barras de montaje de aluminio anodizado duro es más oscuro que la forma anodizada blanca. Uso especial para requisitos complejos o especiales de las condiciones de trabajo del uso de aisladores de cable de acero.
