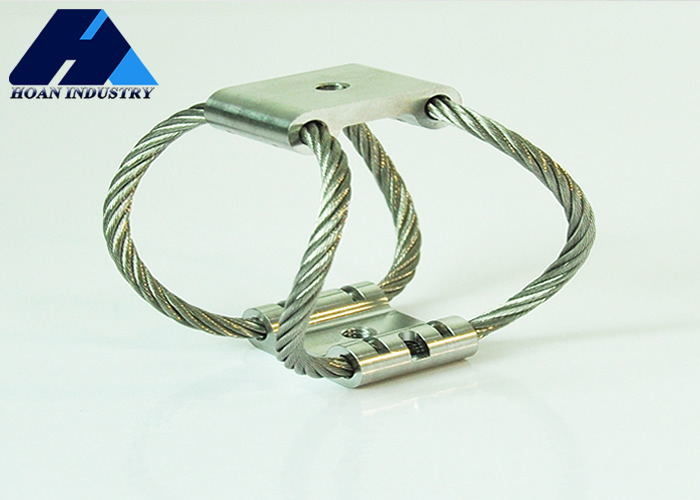

Name: GR4-24A-A aislador de vibración de cuerda de alambre para instrumentos de precisión
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

En casa > productos > Aislador de vibración de la cuerda de alambre >

GR4-24A-A aislador de vibración de cuerda de alambre para instrumentos de precisión

con una capacidad de transmisión superior a 300 W

El aislador de vibración GR4-24A-A con garantía

aislador de cuerda de alambre para instrumentos de precisión

Place of Origin:

China

Nombre de la marca:

Hoan

Certificación:

ISO9001:2015 Certificate

Model Number:

GR4-24A-A

Documento:

GR series.pdf

Contacta con nosotros

Solicitar una cita

GR4-24A-A aislador de vibración de cuerda de alambre para instrumentos de precisión

Detalles del producto

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Resaltar:

con una capacidad de transmisión superior a 300 W

El aislador de vibración GR4-24A-A con garantía

aislador de cuerda de alambre para instrumentos de precisión

Condiciones de pago y envío

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Productos relacionados

GR4-13A-A aislador de vibración de cuerda de alambre 13N Carga 59 mm de ancho

Obtenga el mejor precio

Aislador de vibraciones de cable GR4-18A-A, carga de 18 N, frecuencia de 10 Hz

Obtenga el mejor precio

GR4-24A-A aislador de vibración de cuerda de alambre para instrumentos de precisión

Obtenga el mejor precio

El video

Aislador de vibración de cuerda de alambre de 1/4 pulgada de acero galvanizado 12 pulgadas de longitud

Obtenga el mejor precio

Contacta con nosotros

86-29-88292913

Contacta ahora

Descripción del producto

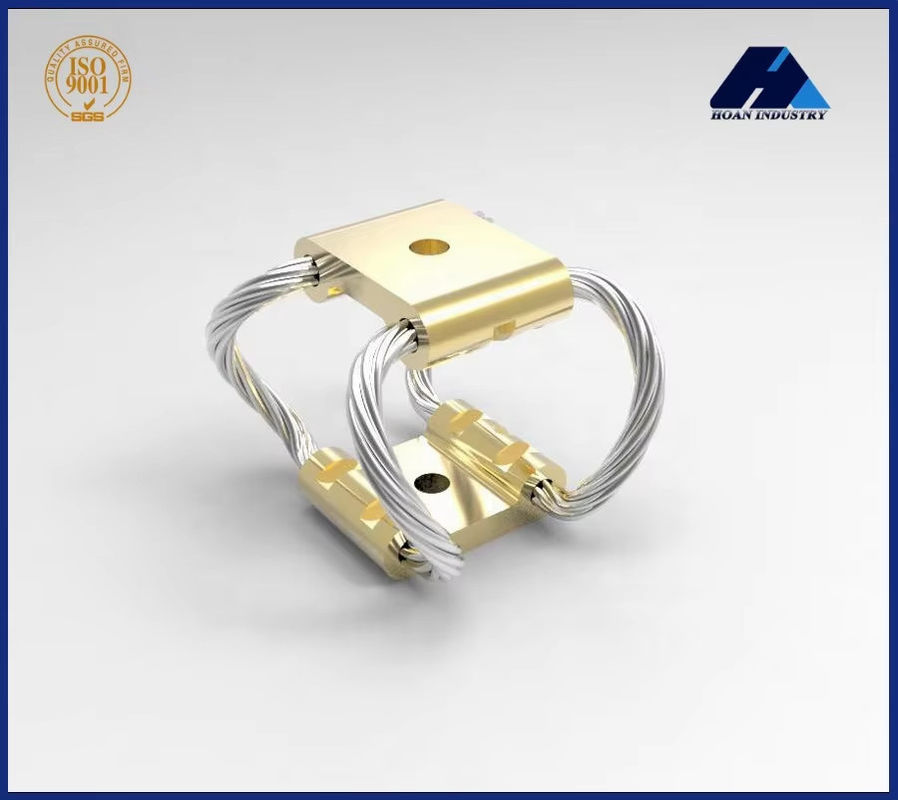

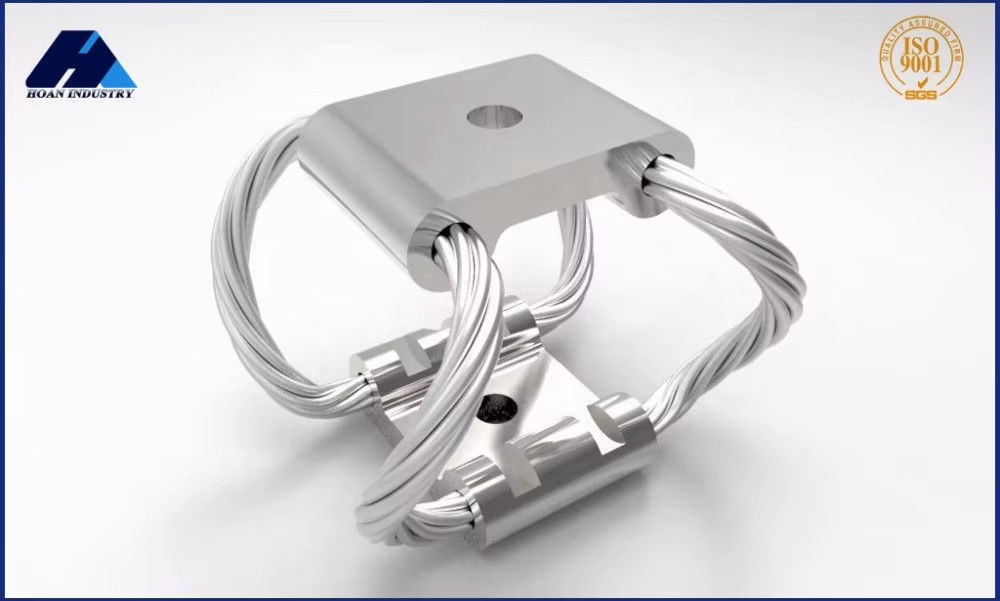

Amortiguadores de vibración de cable de acero GR4-24A-A

La solución ideal para instrumentos de precisión y aplicaciones de fabricación de alta gama que requieren un control de vibraciones superior.

Especificaciones del producto

Palabras clave del producto	amortiguador de vibraciones de cable
Temperatura de trabajo	-55°C a +120°C
Tipo de instalación	Vertical
Uso	Bomba de vacío
Diámetro del cable de acero	3,2 mm
Color	Plateado
Material del cable de acero	Acero galvanizado
Tasa de resorte	100-500 lbs/in
Resistencia a los golpes	30g/11ms

Amortiguadores de vibración de cable de acero serie GR

Una solución innovadora para el control de vibraciones de equipos industriales, particularmente en instrumentos de precisión, equipos de comunicación y aplicaciones de fabricación de alta gama donde la interferencia de vibraciones afecta la estabilidad del equipo.

Características técnicas destacadas

Estructura de bobinado en espiral de cable de acero inoxidable de múltiples hilos
Absorbe la energía de vibración de amplia frecuencia (rango de 5Hz-500Hz)
Resistencia superior a la corrosión en comparación con los aisladores de goma o resorte tradicionales
Vida útil prolongada que supera los 10 años

Escenarios de aplicación

Implementado con éxito en máquinas herramienta de alta precisión, plataformas ópticas y equipos de comunicación montados en vehículos. Funciona de manera confiable en temperaturas de -40°C a 120°C. Las pruebas de campo muestran una reducción del 60% en la tasa de transmisión de vibraciones para aplicaciones de caja de cambios, lo que extiende significativamente los ciclos de mantenimiento.

Parámetros de dimensión

Modelo	Altura±1.5(mm)	Ancho (mm)	Peso (kg)	Opciones de montaje	Agujero pasante (mm)	Rosca (mm)	Avellanado (°)
GR4-24A-A	42	47	0.63	A,B,C,D,E,S	∅7	M6*1.0	90
GR4-18A-A	53	54	0.63	Igual que arriba
GR4-13A-A	60	59	0.68	Igual que arriba
GR4-6.7A-A	75	68	0.77	Igual que arriba

Curva de carga estática

No.	Modelo	Carga estática máxima (N)	Deflexión máxima (mm)	Kv (Vibración) (KN/m)	Ks (Choque) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Opciones de barras de montaje

Opciones de material:Acero inoxidable o aluminio
Tratamientos superficiales para aluminio:
- Anodizado blanco:Tratamiento estándar que mantiene el color natural del aluminio al tiempo que aumenta la dureza de la superficie
- Anodizado duro:Proporciona una dureza superior con un acabado más oscuro, recomendado para aplicaciones exigentes

Ejemplo de instalación del cliente
