Aislador de vibración de la cuerda de alambre

Aislador de vibraciones de cable de acero galvanizado con frecuencia de aislamiento de 5 Hz a 100 Hz para protección contra vibraciones multidireccionales

Aislador de vibraciones de cable de acero galvanizado con frecuencia de aislamiento de 5 Hz a 100 Hz para protección contra vibraciones multidireccionales

Nombre De La Marca:	Hoan
Número De Modelo:	Se aplicarán las disposiciones siguientes:
Cantidad Mínima De Pedido:	4
Condiciones De Pago:	, Western Union, T/T, D/P, D/A, L/C

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001:2015

Temperatura de trabajo:

-55 ~ +120

Ancho total:

Tipo de aislamiento de vibración:

Pasivo

Rango de frecuencia de aislamiento:

5Hz a 100Hz

Accesorios:

Rigidez axial:

50n/mm

Material de cuerda de alambre:

Acero Galvanizado

Diámetro de la cuerda de alambre:

6.4 mm

Servicio postgarantía:

Soporte en línea

Rango de carga:

2-4,8 KG

Características:

Anclaje de los agujeros; Aceite Resis

Resistencia a la corrosión:

Tamaño del hilo de montaje:

Orientación de instalación:

verticales u horizontales

Resaltar:

aislador de cable de acero galvanizado

aislador de vibraciones multidireccional

aislador de vibraciones de 5 Hz-100 Hz

Descripción del producto

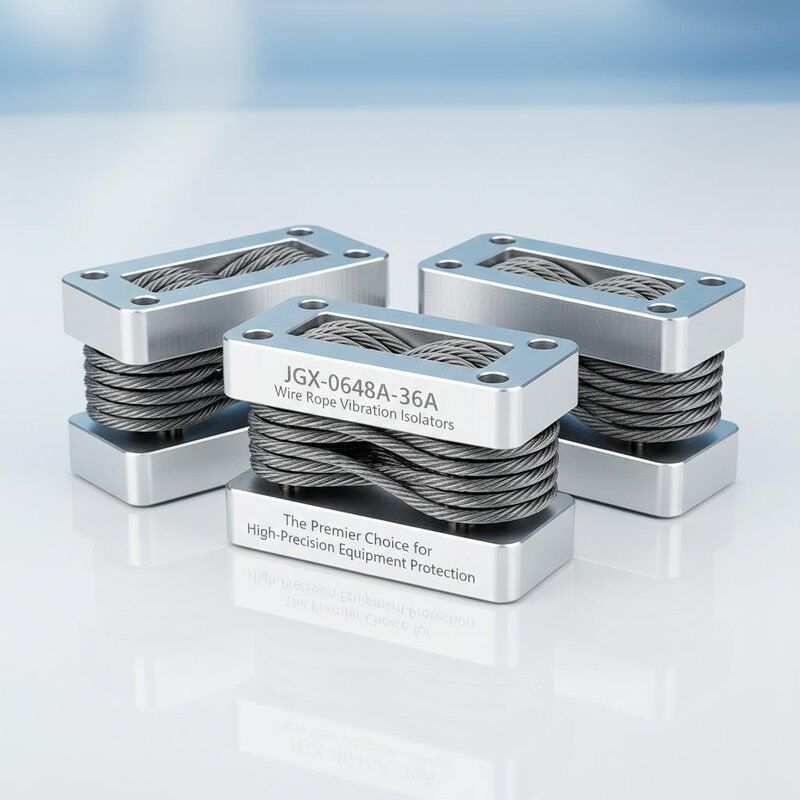

Aisladores de vibración de cable de acero JGX-0648A-36A

La opción principal para la protección de equipos de alta precisión

Descripción general de la serie JGX-0648A

Los aisladores de vibración de cable de acero de la serie JGX-0648A de Xi'an Hoan Microwave Co., Ltd. se han convertido en la opción principal para la protección contra vibraciones de equipos de alta precisión, gracias a su calidad de grado -. A través de una estructura de cable de acero helicoidal especialmente diseñada, estos aisladores logran un aislamiento de vibraciones multidireccional, reduciendo eficazmente el impacto de las vibraciones y los golpes durante el transporte y la operación del equipo.

Su ventaja principal radica en sus altas características de amortiguación, que disipan rápidamente la energía de vibración para evitar la resonancia y garantizar la estabilidad del equipo. La serie JGX-0648A también presenta un amplio rango de carga, satisfaciendo de manera flexible las necesidades de aislamiento de vibraciones de equipos con pesos variables. Probados rigurosamente para resistencia a la fatiga y adaptabilidad ambiental, los productos mantienen un rendimiento excepcional incluso en condiciones extremas.

Ya sea para sistemas de radar, equipos de contramedidas electrónicas o instrumentos de laboratorio de precisión, la serie JGX-0648A proporciona un soporte fiable de aislamiento de vibraciones, mostrando la destreza técnica de Xi'an Hoan Microwave en el campo del aislamiento de vibraciones de alta gama.

Opciones de montaje

Parámetros de tamaño

Modelo	"H"±3.30	"W"	Peso unitario	Opciones de montaje	Agujero pasante (mm)	Rosca (mm)	Avellanado (℃)
JGX-0648D-79A	48	56	0.456	A,B,C,D,E,S	∅6.9±0.13	M6*1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Hoja de datos técnicos

Carga vertical

Número de curva	Modelo	Carga estática máxima (N)	Deformación máxima (mm)	Rigidez a la vibración (KN/m)	Rigidez al impacto (KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

Carga direccional de 45°

Número de curva	Modelo	Carga estática máxima (N)	Deformación máxima (mm)	Rigidez a la vibración (KN/m)	Rigidez al impacto (KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Carga lateral

Número de curva	Modelo	Carga estática máxima (N)	Carga estática máxima (N)	Rigidez a la vibración (KN/m)	Rigidez al impacto (KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16
