Aislador de vibración de cable inmune para ambientes extremos JGX-0320D-22A con control de resonancia de alta amortiguación

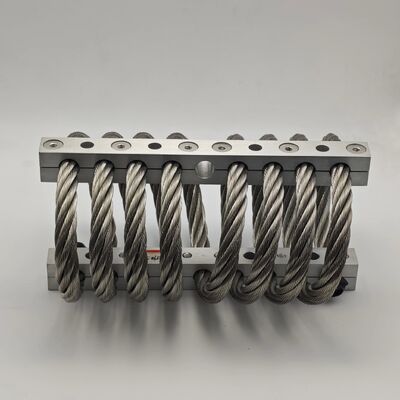

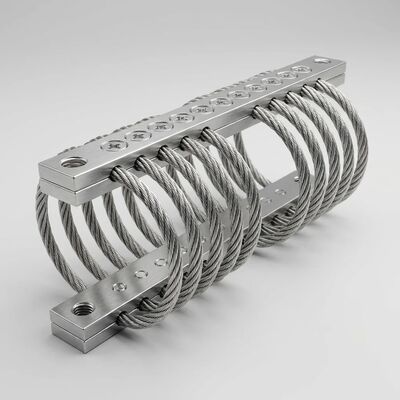

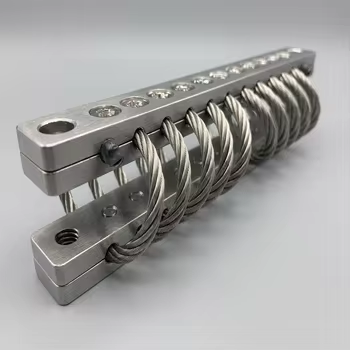

Aislador de vibración de cable inmune para ambientes extremos JGX-0320D-22A

Descripción general del producto

El JGX-0320D-22A es unAislador de vibración de cable inmune para ambientes extremoscalificado paraMIL-STD-810estándares conControl de resonancia de alta amortiguación de grado D. Diseñado específicamente para aplicaciones en las que falla el aislamiento convencional (frío ártico, calor del desierto, atmósferas marinas cargadas de sal, entornos industriales químicamente agresivos), este aislador mantiene una atenuación de vibración calibrada de -70 °C a +300 °C sin variación de rendimiento. La relación de amortiguación de grado D mejorada de 0,20-0,30 C/Cc ofrece una transmisibilidad inferior a 3,0 en resonancia, lo que proporciona un margen de seguridad crítico contra la amplificación catastrófica que destruye cargas útiles sensibles durante eventos de excitación multifrecuencia. Las pruebas de calificación según MIL-STD-810 Método 514.6 (Vibración) y Método 516.6 (Choque) validan el rendimiento en condiciones de estrés ambiental estandarizadas, lo que brinda a los diseñadores de sistemas confianza en la implementación en condiciones extremas.

Características clave

• Calificación MIL-STD-810:Validado según el Método 514.6 (Vibración) y el Método 516.6 (Choque) de MIL-STD-810, proporcionando evidencia de prueba documentada para programas de calificación del sistema. Esta calificación basada en estándares elimina la necesidad de realizar pruebas ambientales personalizadas al integrar el aislador en diseños de equipos resistentes.
• Inmunidad en ambientes extremos:La construcción totalmente metálica de 316L es fundamentalmente inmune a los mecanismos de degradación que destruyen los aisladores convencionales: sin fragilización por rayos UV, sin hinchazón por humedad, sin ablandamiento térmico ni ataque químico. La superficie electropulida y pasivada resiste más de 1000 horas de exposición a niebla salina (ASTM B117) sin formación de óxido rojo.
• Control mejorado de resonancia de alta amortiguación:El perfil de grado D logra una amortiguación de 0,20 a 0,30 C/Cc, una mejora del 30 al 50 % con respecto a los aisladores de cable estándar. Esta amortiguación elevada suprime la resonancia estructural durante los barridos de frecuencia, la vibración aleatoria y la excitación multimodo, protegiendo las cargas útiles de los factores de amplificación de 10 a 30x que se producen en frecuencias naturales no amortiguadas.
• Supervivencia a impactos de 30 g:Protección contra impactos transitorios validada de hasta 30 g de pico (pulso semisinusoidal de 11 ms), adecuada para equipos sujetos a caídas por manipulación, cargas de impacto de vehículos y eventos de impacto durante el transporte. El mecanismo de amortiguación de fricción de Coulomb convierte la energía del impacto en calor en milisegundos, limitando la aceleración de la carga útil a niveles de supervivencia.
• Cobertura de amplio espectro:La frecuencia natural de 7-12 Hz con >95 % de eficiencia de aislamiento por encima de 30 Hz proporciona una protección integral contra la vibración del transporte de baja frecuencia a través de excitación inducida por maquinaria de alta frecuencia: un aislador que cubre todo el espectro operativo.
• Fiabilidad pasiva de más de 20 años:La disipación de energía es puramente mecánica: fricción entre hilos sin consumibles. Sin fluidos hidráulicos, sin polímeros viscoelásticos, sin elementos neumáticos. El mecanismo de amortiguación es permanente y no requiere mantenimiento durante una vida útil de diseño de más de 20 años.

Aplicaciones

• Estaciones remotas de monitoreo ambiental (árticas, desérticas, tropicales)
• Sistemas de seguridad de plataformas marinas y paneles de parada de emergencia
• Equipos de apoyo terrestre e instrumentación de prueba para la industria aeroespacial civil
• Redes de vigilancia sísmica y conjuntos de sensores de alerta temprana
• Control de tracción del tren de alta velocidad y electrónica de señalización a bordo
• Sistemas de monitoreo de condición y automatización de salas de máquinas marinas
• Gabinetes de control de procesos de plantas químicas y sistemas de control distribuido.
• Automatización minera, telemetría e infraestructura de comunicaciones.

Especificaciones técnicas

¿Por qué elegir JGX-0320D-22A?

Cuando la especificación de su equipo requiere una calificación ambiental validada y no puede permitirse el costo NRE del desarrollo de aislamiento personalizado, el JGX-0320D-22A-02 proporciona unaSolución lista para usar, calificada MIL-STD-810con total trazabilidad. El perfil de alta amortiguación de grado D proporciona un margen de rendimiento adicional que se adapta a la variabilidad del mundo real en las condiciones de instalación: rigidez de la superficie de montaje, compensaciones del centro de gravedad de la carga útil y escenarios de carga combinados que degradan el rendimiento de los aisladores estrechamente optimizados. Combinado con una construcción de 316L con capacidad para más de 1000 horas de exposición a niebla salina, este aislador se puede especificar con confianza para proyectos que van desde la automatización industrial costera hasta estaciones remotas de monitoreo ártico, en cualquier lugar donde las condiciones ambientales destruirían una montura convencional en una sola temporada. Para los equipos de ingeniería y adquisiciones que buscan reducir el riesgo de calificación y al mismo tiempo mantener cronogramas de proyecto agresivos, el JGX-0320D-22A es la respuesta calificada y disponible de inmediato.
