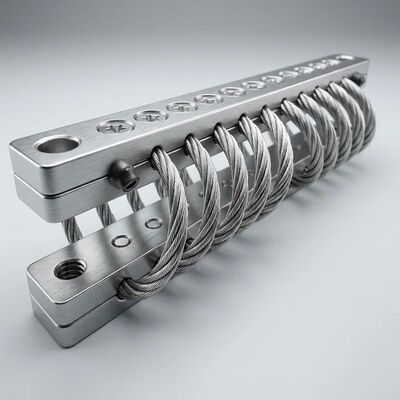

Aislador de vibración de cable JGX-0400D-37A Control de choque superior Diseño duradero resistente a la corrosión

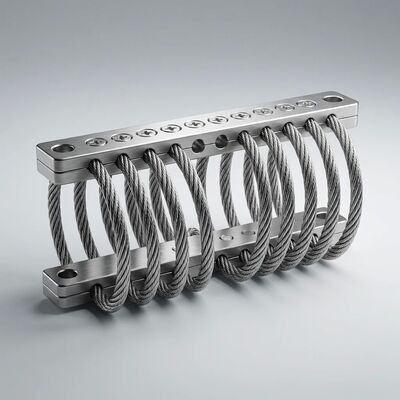

Aislador de vibraciones de cable metálico JGX-0400D-37A: ingeniería avanzada para un control superior de golpes y vibraciones

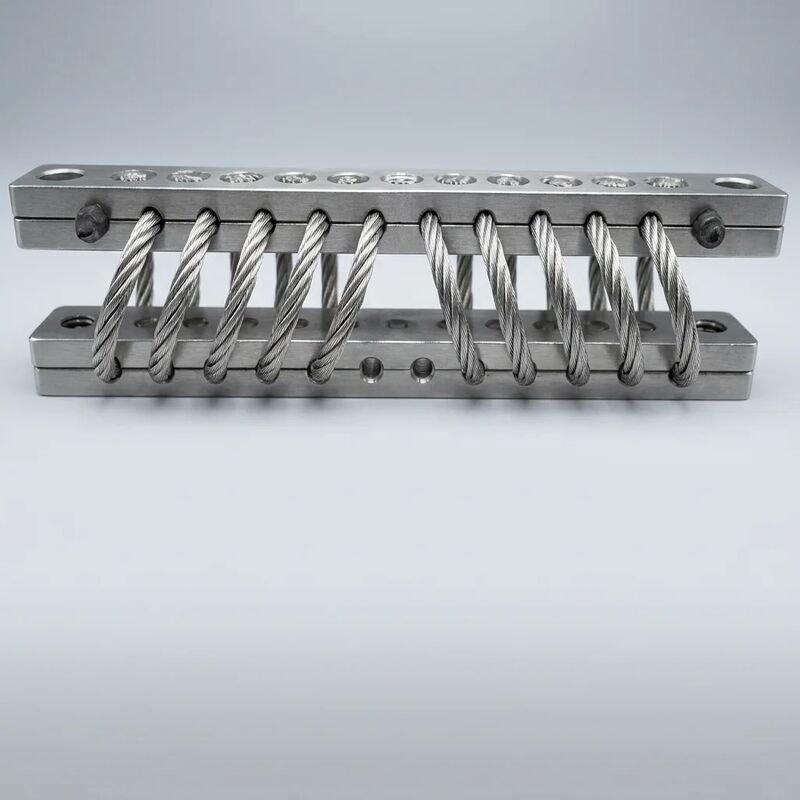

ElAislador de vibraciones de cable metálico JGX-0400D-37Arepresenta una solución diseñada con precisión para los exigentes requisitos de aislamiento de vibraciones industriales. Construido alrededor de una configuración de cable helicoidal de 6 bobinas usandoAcero inoxidable 304 (UNS S30400)con un7×19 IWRC (Núcleo de cable de acero independiente)Gracias a su construcción, este aislador ofrece atenuación de impactos y vibraciones predecibles y repetibles en múltiples ejes de carga. El acabado superficial electropulido mejora tanto la resistencia a la fatiga por corrosión como la consistencia estética para la integración OEM.

Aspectos destacados de ingeniería y diseño

• Geometría patentada de bobina helicoidal:La configuración de 6 bobinas con cable de 4,0 mm de diámetro está optimizada para proporcionar unarango de frecuencia natural de 5 a 15 Hzbajo carga estática nominal, aislando eficazmente perturbaciones superiores a 7–21 Hz (√2 × frecuencia natural). Mesuradorelación de amortiguación de 0,12 a 0,20Garantiza una rápida disipación de energía en caso de choques transitorios.
• Gestión de carga multieje:Diseñado para aislamiento simultáneo en modos de compresión (50 a 500 kg), tensión (30 a 300 kg) y corte. Elrelación de rigidez dinámica a estáticapermanece por debajo de 1,5:1, lo que garantiza un rendimiento constante en diferentes amplitudes de excitación sin endurecer ni suavizar las no linealidades.
• Integridad del material y protección contra la corrosión:El material base de acero inoxidable 304 combinado con un tratamiento superficial electropulido logra>500 horas de resistencia a la niebla salina neutrasegún ASTM B117. Las abrazaderas de retención de aleación de aluminio se engarzan hidráulicamente bajo presión controlada para evitar el deslizamiento del cable y mantener la uniformidad de la fuerza de sujeción en todo el conjunto.
• Construcción optimizada para la fatiga:El patrón de trenzado del cable distribuye la tensión de flexión entre 133 cables individuales (7 hilos × 19 cables), lo que proporciona>10&sup7; ciclos de cargaal 80% de la capacidad nominal sin degradación mensurable del rendimiento. La construcción totalmente metálica elimina el envejecimiento, la fluencia o la deformación por compresión del elastómero que se encuentran en los soportes a base de caucho.

Especificaciones técnicas completas

Aplicaciones recomendadas

• Grupos electrógenos industriales:Aísla la vibración inducida por el motor de paquetes generadores de gas y diésel de 15 kVA a 500 kVA, protegiendo los núcleos del radiador y los componentes electrónicos del panel de control contra fallas por fatiga.
• Equipos de HVAC y tratamiento de aire:Reduce la transmisión de ruido transmitido por estructuras desde ventiladores centrífugos, torres de enfriamiento y unidades enfriadoras en instalaciones de edificios comerciales e industriales.
• Patines de compresores y bombas:Proporciona un aislamiento de vibración confiable para compresores de tornillo rotativos y alternativos que funcionan a 800–3600 RPM, manteniendo la alineación en condiciones de carga dinámica.
• Equipos de minería y canteras:Protege las cribas vibratorias, las bases del motor de las trituradoras y los conjuntos de accionamiento del transportador contra cargas de impacto de alta amplitud en entornos de industrias extractivas.
• Maquinaria de sala de máquinas marinas:Resiste atmósferas cargadas de sal y exposición continua a la humedad en salas de motores de embarcaciones marinas, compartimentos de bombas y espacios de maquinaria auxiliar.
• Gabinetes de señalización ferroviaria y en vía:Amortigua la vibración inducida por los rieles en frecuencias de fuente de 20 a 200 Hz, lo que garantiza un funcionamiento confiable de equipos de comunicaciones y enclavamientos electrónicos sensibles.

Seguro de calidad:Cada aislador JGX-0400D-37A se somete a una inspección dimensional 100%, verificación de la curva de carga-deflexión estática y control visual de la calidad de la superficie antes del envío. Las clasificaciones de carga personalizadas, los diámetros de los cables metálicos y las configuraciones de montaje están disponibles a través de nuestro servicio de ingeniería OEM/ODM.Contáctanos hoycon las especificaciones de su equipo para obtener una propuesta de aislamiento de vibraciones personalizada y una cotización de volumen competitiva.
