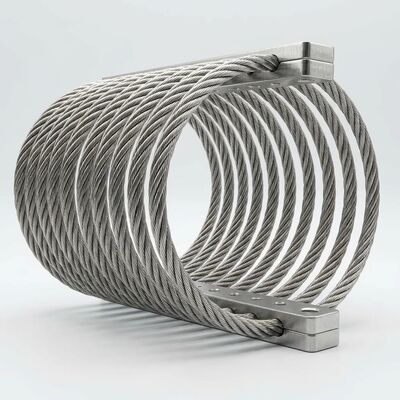

Aislador de vibración de cable de acero JGX-0480D-75A Construcción 100% metálica Aislamiento multieje simultáneo de envejecimiento cero

JGX-0480D-75A aislador de vibración de cuerda de alambre con construcción 100% metálica sin degradación por envejecimiento

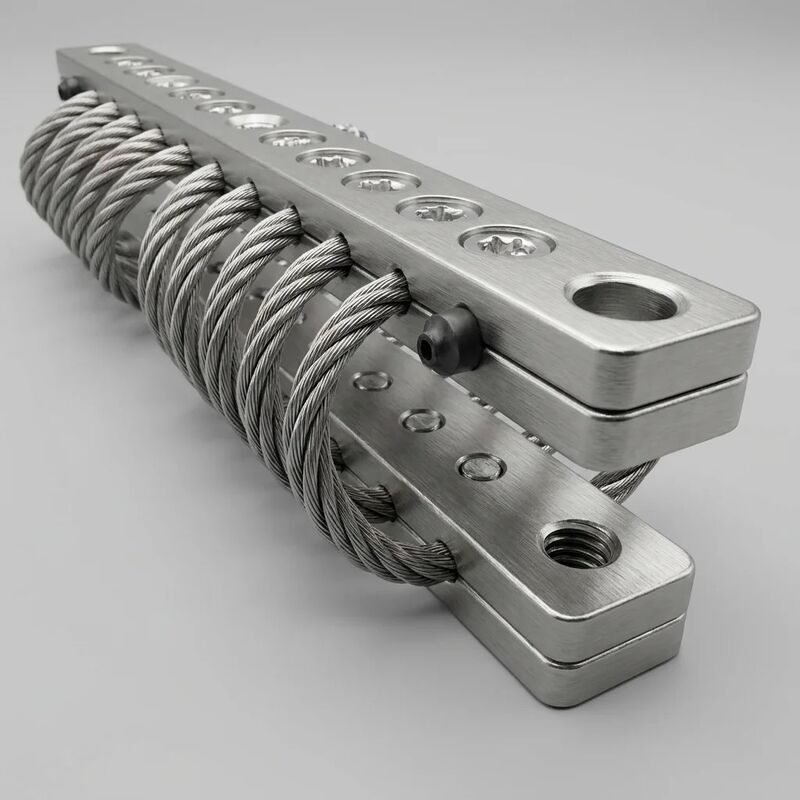

ElJGX-0480D-75A aislador de vibración de cuerda de alambreestá diseñado en torno a un principio de diseño fundamental:eliminar todos los componentes que pueden envejecer, degradarse o derivarse con el tiempoA diferencia de los aislantes de vibración convencionales que incorporan caucho, poliuretano, silicona o elementos llenos de líquido, este aislador utilizaConstrucción 100% de metalEl resultado es una solución de aislamiento que proporciona una protección de la superficie de la nave con una protección de la superficie de la nave con un cable de acero inoxidable 304 con construcción 7×19 IWRC, barras de retención SS304 y abrazaderas de aleación de aluminio.características idénticas de control de vibraciones en el día uno y el día diez mil, con una desviación de rendimiento cero atribuible al envejecimiento del material.

Construcción 100% metálica: la ventaja de no envejecer

• No hay mecanismos de degradación del elastómero:Los soportes de caucho y poliuretano sufren inevitablemente el agrietamiento del ozono, la fragilidad UV, la oxidación térmica, el conjunto de compresión y la migración del plastificante.El JGX-0480D-75A elimina los cinco modos de falla por diseño, logrando una verdaderainstalación de ajuste y olvidosin intervalo de sustitución programado.
• Rigididad constante durante décadas:Los aislantes elastoméricos suelen presentar un aumento de rigidez del 15~30% durante 5 años debido al enlace cruzado y el endurecimiento.curva de desviación de carga dentro de una tolerancia de ± 3%a lo largo de su vida útil de diseño del ciclo, verificada mediante estudios de correlación del envejecimiento acelerado.
• No hay flujo de frío ni deformación por arrastramiento:A diferencia de los soportes a base de polímero que se deforman progresivamente bajo una carga estática sostenida, el conjunto de cuerda de alambre SS304 presenta un arrastramiento insignificante (< 0,1 mm de conjunto permanentedespués de 1.000 horas a carga de compresión nominal), conservando la alineación del equipo y la geometría de montaje.

Aislamiento simultáneo de varios ejes

• Configuración helicoidal de 8 bobinas:La geometría optimizada de 8 bobinas con un diámetro de cuerda de alambre de 4,8 mm proporcionarigidez equilibrada en los seis grados de libertad(3 traslacionales + 3 rotacionales), lo que permite que un solo modelo de aislador maneje entradas de vibración multidireccionales complejas sin necesidad de soportes axiales y laterales separados.
• Respuesta progresiva de desviación de carga:Cada bobina contribuye de forma independiente a la característica general de desplazamiento de la fuerza.Bajo carga de choque, la fricción entre cables y el endurecimiento geométrico se combinan para entregarabsorción progresiva de energíasin fondo ni paradas duras.

Aplanamiento no lineal y atenuación de choques

• Amplitud dependiente de amortiguación:El mecanismo de fricción de Coulomb inherente a la cuerda de alambre de 7 × 19 generaamortiguación proporcional a la amplitud del desplazamientoLas vibraciones continuas de pequeña amplitud producen una baja amortiguación (conservando una eficiencia de aislamiento superior al 90%), mientras que los choques de gran amplitud activan una alta amortiguación (disposición rápida de energía,el que impide la amplificación de la resonancia).
• Transición de rigidez suave a dura:La geometría helicoidal proporciona unaCurva de rigidez no linealque sea intencionalmente blando en el rango de funcionamiento normal y se endurezca progresivamente más allá del 70% de la desviación nominal.Esta característica evita el aumento repentino de la rigidez (efecto de resorte de endurecimiento) que puede causar el cambio de frecuencia y la pérdida de aislamiento en montajes de resorte lineales.

Especificaciones técnicas

Aplicaciones industriales

• Conjunto de compresores industriales pesados:Aisla grandes tramos de compresores recíprocos y centrífugos (50 500 kW) en plantas petroquímicas, de procesamiento de gas natural y de separación de aire donde el acceso al montaje de reemplazos es difícil y costoso.
• Equipo de generación de energía:Proporciona aislamiento de vibración durante toda la vida útil de los grupos electrógenos de motores diesel y de gas de 50 kVA a 1.000 kVA, protege los conjuntos de radiadores, rodamientos de alternadores,y sistemas de control de la fatiga por vibración inducida por el motor.
• Sistemas auxiliares de propulsión marina:Conjunto de bombas aislantes, intercambiadores de calor, separadores de combustible,y unidades de compresores en las salas de máquinas donde la humedad llena de sal destruye rápidamente los soportes elastoméricos convencionales.
• Estaciones de transmisión de transportadores de minería:Maneja la combinación de vibración continua de la correa y cargas de choque intermitentes por impacto de material en los puntos de transferencia,mantenimiento de la alineación del accionamiento en operaciones remotas con un acceso mínimo de mantenimiento.
• Fabricación de acero y equipos de forja pesada:Protege las unidades de energía hidráulica, los gabinetes de control eléctrico y los paneles de instrumentación adyacentes a los martillos de forja, los laminaderos y los hornos de arco eléctrico cuando las magnitudes de los golpes superen los 10 g.

Ventaja de fabricación del ECER:Cada JGX-0480D-75A se produce bajo procesos certificados ISO 9001:2015 con verificación individual de la curva de desviación de carga.análisis modal y predicción de la transmisibilidadpara los parámetros específicos de su equipo.Póngase en contacto con nosotros hoypara las hojas de datos técnicas, los modelos 3D STEP o los precios de volumen de los fabricantes originales.
