Aislador de vibraciones de cable metálico JGX-0480D-75A: larga vida útil sin mantenimiento con atenuación de impactos comprobada

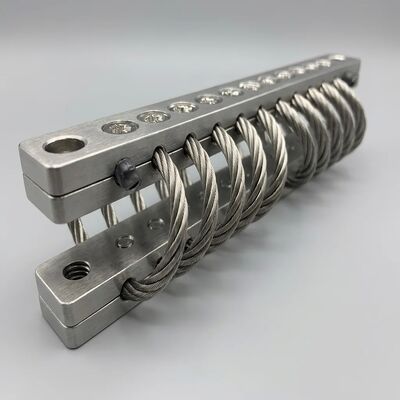

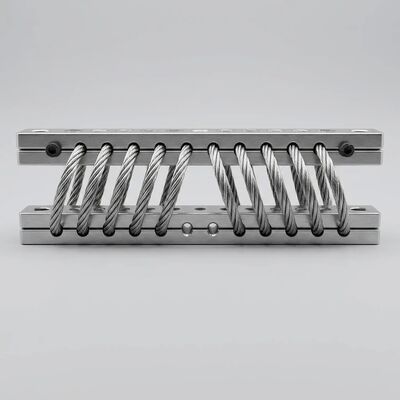

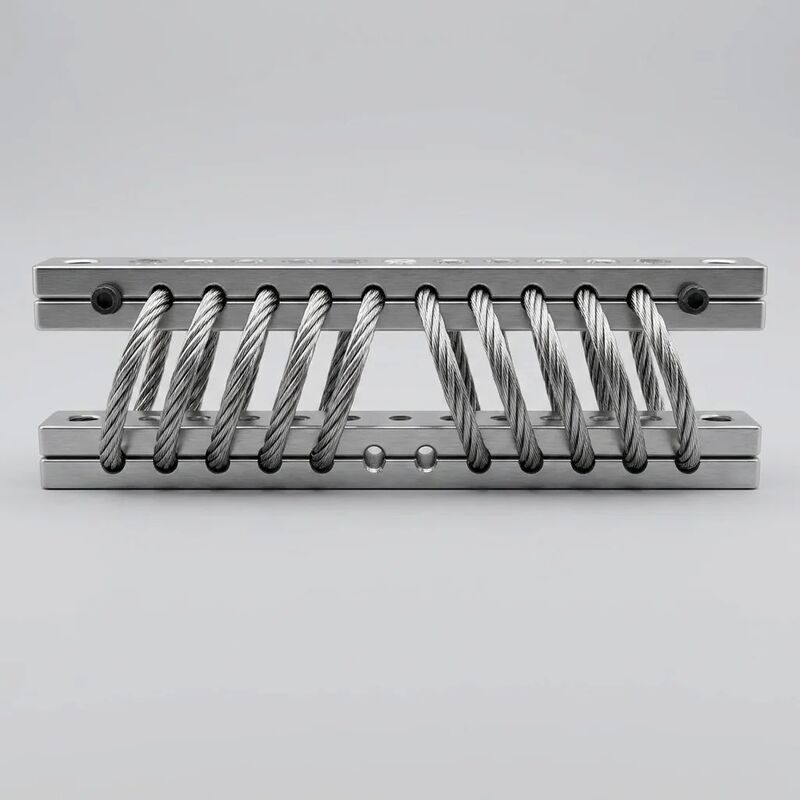

ElAislador de vibraciones de cable metálico JGX-0480D-75Areúnetecnología de atenuación de impactos no linealy unarquitectura totalmente metálica sin mantenimientopara ofrecer un control de vibraciones predecible y de larga duración para las instalaciones industriales más exigentes. Validado contraMIL-STD-810H(Consideraciones de Ingeniería Ambiental) yMIL-STD-167-1A(Vibraciones mecánicas de equipos a bordo), este aislador demuestra la integridad estructural y la consistencia del rendimiento requeridas para la protección de equipos de misión crítica donde el acceso para mantenimiento es limitado y la confiabilidad operativa es primordial.

Suavizado no lineal y atenuación de impactos

• Respuesta adaptativa de rigidez:La geometría del cable helicoidal de 8 bobinas produce unacurva fuerza-desplazamiento deliberadamente no lineal. En el rango de funcionamiento normal (0–70 % de la deflexión nominal), la rigidez es intencionalmente baja y progresiva, lo que proporciona un excelente aislamiento continuo de las vibraciones. Por encima del 70% de deflexión, se activa el efecto de rigidez geométrica, entregandoabsorción de energía controladaque evita el fondo duro y limita la fuerza máxima transmitida durante eventos de choque.
• Amortiguación de Coulomb con proporcionalidad de desplazamiento:La fricción entre cables a través de la construcción IWRC de 7×19 genera una amortiguación que aumenta con la amplitud del desplazamiento. Estemecanismo de autorregulaciónOfrece baja amortiguación (ζ ≈ 0,05) durante vibraciones en estado estable de pequeña amplitud para un aislamiento superior de alta frecuencia, y alta amortiguación (ζ ≈ 0,20) durante choques transitorios de gran amplitud para una rápida disipación de energía.
• Atenuación del impulso de choque:Las pruebas de transmisibilidad de impactos medidos demuestranHasta un 85% de reducción en la aceleración máxima.a pulsos de entrada semisinusoidal de 15 g (11 ms de duración), con un desplazamiento residual insignificante después del evento de choque. El conjunto de cable metálico regresa a su posición de equilibrio sin fraguado permanente, listo para el siguiente ciclo de choque.

Larga vida útil sin mantenimiento

• Intervalos de servicio programados cero:La ausencia total de elementos de caucho, polímero o fluidos elimina todos los mecanismos de desgaste que impulsan los programas de reemplazo de aisladores convencionales. Haynada que lubricar, reapretar, inspeccionar en busca de grietas o reemplazaren toda la clasificación >10&sup7; vida de fatiga del ciclo.
• Línea base de vida útil de diseño de 15 años:Las pruebas de vida acelerada bajo ciclos térmicos combinados (-60°C a +200°C), exposición a niebla salina y ciclos mecánicos demuestransin degradación mensurableen las características de carga-deflexión o en el rendimiento de amortiguación después de una exposición de servicio simulada de 15 años. La superficie electropulida SS304 permanece libre de picaduras, grietas por corrosión bajo tensión o ataques intergranulares.
• Simplicidad de instalación:El montaje con un solo perno mediante pernos roscados M12 × 1,75 no requiere cuñas, accesorios de alineación ni ajuste de precarga. El aislador se autocentra bajo el peso del equipo estático e inmediatamente comienza a proporcionar aislamiento según el diseño sin procedimientos de puesta en marcha o rodaje.

Validación de conformidad con MIL-STD

• Cumplimiento MIL-STD-810H:El JGX-0480D-75A ha sido probado según el Método 514.8 (Vibración) y el Método 516.8 (Choque) de MIL-STD-810H, lo que demuestra un rendimiento de aislamiento constante en los rangos de frecuencia y amplitud especificados. La exposición a la temperatura según el Método 501.7 (alta temperatura) y el Método 502.7 (baja temperatura) confirma la capacidad operativa de -60 °C a +200 °C sin degradación del rendimiento.
• Cumplimiento MIL-STD-167-1A:La prueba de vibración tipo I (vibración ambiental de equipos a bordo) valida la capacidad del aislador para proteger el equipo de vibraciones transmitidas por estructuras en el rango de frecuencia de 4 a 50 Hz, con una transmisibilidad medida por debajo de 2,0 en todo el espectro de prueba con carga nominal.
• Validación de corrosión por niebla salina:Supera las 500 horas de exposición a niebla salina neutra según ASTM B117 sin formación de óxido rojo en cables de acero SS304 o barras de retención, lo que confirma su idoneidad para entornos industriales marinos, costa afuera y costeros.

Especificaciones técnicas

Aplicaciones de destino

• Equipos a bordo y costa afuera:Protege bombas, ventiladores, gabinetes de control y maquinaria auxiliar de vibraciones transmitidas por el casco y golpes inducidos por olas en embarcaciones comerciales, plataformas marinas e instalaciones de producción flotantes. Las pruebas MIL-STD-167-1A validan el rendimiento en el entorno de vibración a bordo de 4 a 50 Hz.
• Sistemas industriales de emergencia y de reserva:Aísla paquetes de bombas contra incendios, grupos electrógenos de emergencia y sistemas de suministro de energía ininterrumpida (UPS) donde el mantenimiento no es práctico y el equipo debe arrancar de manera confiable después de años de espera en entornos no acondicionados.
• Equipo móvil pesado:Proporciona aislamiento de vibraciones para soportes de cabina del operador, gabinetes de control electrónico y componentes de sistemas hidráulicos en maquinaria de construcción, cosechadoras agrícolas y vehículos de manejo de materiales que operan en condiciones continuas de impacto y vibración.
• Maquinaria Crítica de Planta de Proceso:Protege bombas impulsadas por turbinas, centrífugas de alta velocidad y equipos de medición de precisión en instalaciones de procesamiento de alimentos, productos químicos y farmacéuticos de proceso continuo donde el tiempo de inactividad no planificado conlleva graves implicaciones de producción y seguridad.
• Aplicaciones de restricción sísmica:La característica de rigidez no lineal proporciona un aislamiento efectivo durante el funcionamiento normal, mientras que el refuerzo progresivo limita el desplazamiento del equipo durante eventos sísmicos, ofreciendo una restricción sísmica inherente sin amortiguadores ni topes límite separados.
• Equipos de infraestructura de transporte:Aísla gabinetes de señalización ferroviaria, motores de ventiladores de ventilación de túneles, equipos de monitoreo de juntas de expansión de puentes y sistemas electrónicos de gestión de tráfico de los ciclos continuos de vibración y expansión térmica inducidos por el tráfico.

Compromiso de Calidad ECER:Cada JGX-0480D-75A se fabrica según ISO 9001:2015 con trazabilidad de lote individual y documentación de prueba. Proporcionamossoporte de ingeniería de aplicaciones gratuitoincluidos cálculos de selección de carga, generación de curvas de transmisibilidad y asistencia de integración CAD 3D.Contáctenos ahorapara analizar sus requisitos específicos de aislamiento de golpes y vibraciones, solicitar informes de prueba o recibir una cotización por volumen competitiva con confirmación del plazo de entrega.
