JGX-0648D-79A aislador de vibración de cuerda de alambre totalmente metálico aislamiento multidireccional de 3 ejes para una durabilidad extrema

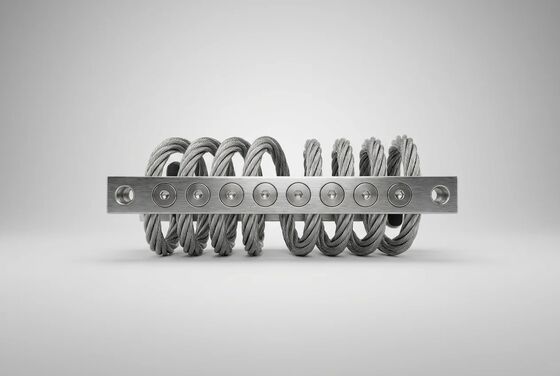

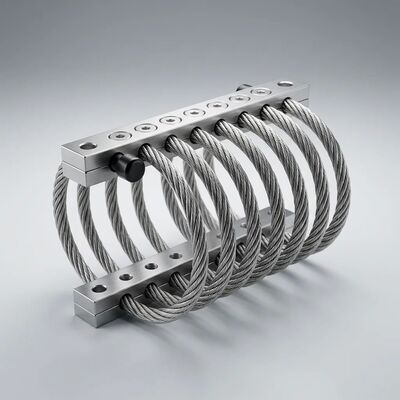

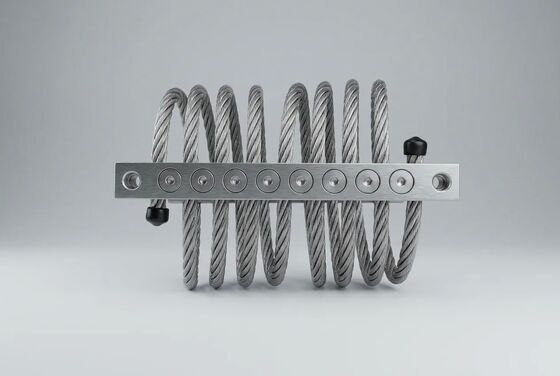

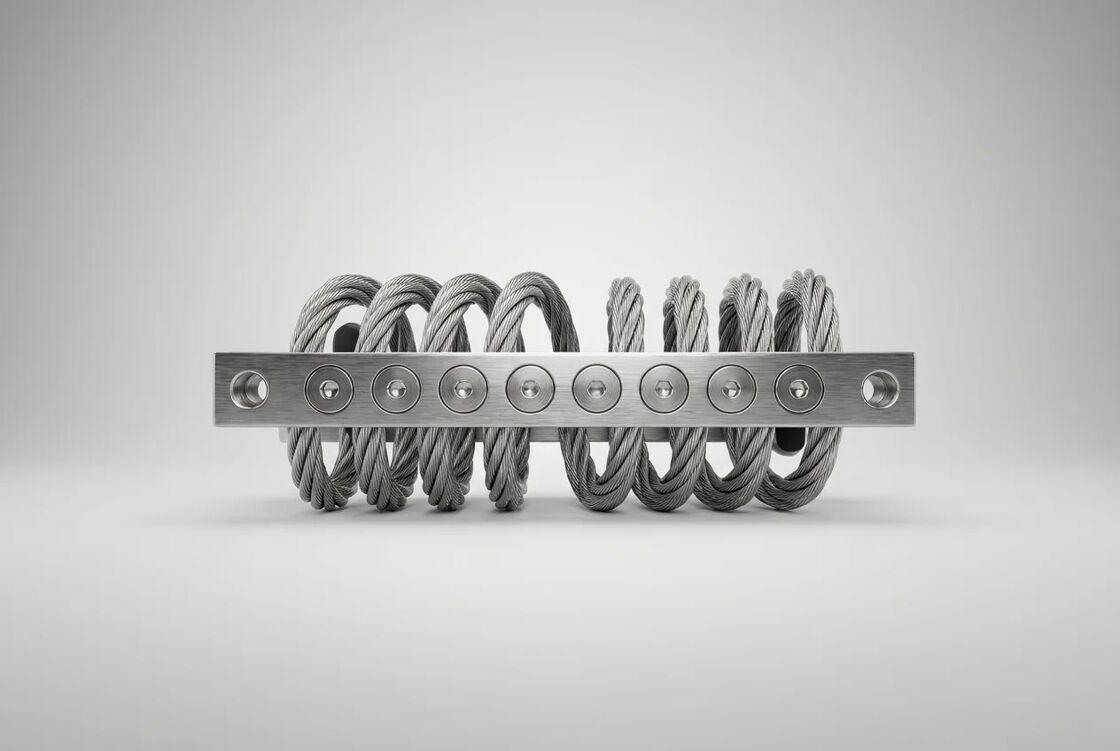

Aislador de vibraciones de cable metálico JGX-0648D-79A: protección multidireccional de 3 ejes

ElJGX-0648D-79AEl aislador de vibraciones de cable metálico emplea unconstrucción totalmente metálicaMecanizado a partir de acero inoxidable de primera calidad (grado 304 o 316), diseñado para ofrecer atenuación de vibración y absorción de impactos confiables sin un solo componente de caucho o elastómero. Al eliminar los materiales orgánicos, el aislador logra una arquitectura de servicio que resiste el envejecimiento, la fluencia y la degradación ambiental, una ventaja decisiva para las instalaciones industriales de ciclo largo.

Cómo el diseño totalmente metálico se traduce en una durabilidad extrema

Los soportes de goma se endurecen, agrietan y deslaminan. El JGX-0648D-79A utiliza la fricción de Coulomb entre cables entre hilos de acero inoxidable enrollados helicoidalmente como su principal mecanismo de amortiguación. Esto significa:

• Sin envejecimiento químico— el acero inoxidable 304/316 no se oxida, hincha ni se vuelve quebradizo durante décadas de servicio
• Sin conjunto de compresión— las características de carga-deflexión permanecen estables después de millones de ciclos
• Sin reemplazo programado— a diferencia de los soportes elastoméricos que se tratan como consumibles, el aislador totalmente metálico es un accesorio permanente
• Acabado superficial pasivado y electropulido.— elimina los puntos de iniciación de microfisuras y maximiza la resistencia a la corrosión

Verdadero aislamiento multidireccional de 3 ejes

Una sola unidad JGX-0648D-79A maneja simultáneamente cargas de compresión, rodillo y corte. La geometría del cable helicoidal crea una red tridimensional de resorte y amortiguador donde cada eje opera de forma independiente pero sinérgica. La eficiencia de aislamiento excede90% en frecuencias de resonanciaen los tres ejes, confirmado mediante pruebas del espectro de respuesta a impactos según GJB 150.18A.

Esto significa que el equipo montado en aisladores JGX-0648D-79A está protegido ya sea que la perturbación provenga de un movimiento vertical del suelo, un balanceo estructural lateral o un par de rotación, todo a través de una solución de montaje compacta.

Alta relación de amortiguación para control de resonancia

La relación de amortiguación medida es≥ 15%(histerética, dependiente de la amplitud). Este nivel de amortiguación es suficiente para suprimir la amplificación en la resonancia estructural sin introducir la sensibilidad a la temperatura o los riesgos de fuga de fluido asociados con los amortiguadores hidráulicos. La capacidad de amortiguación es inherente a la geometría del cable y no requiere sellos, recargas de fluido ni ajustes periódicos.

Especificaciones técnicas

Escenarios de aplicación típicos

• Patines de bombas y compresores industriales— atenúa la vibración de 8 a 15 Hz transmitida a las estructuras de los edificios
• Grupos electrógenos marinos— la construcción de acero inoxidable resiste atmósferas cargadas de sal sin corrosión
• Armarios de señalización ferroviaria y electrónica en vía.— protege relés sensibles y conjuntos de PCB de la vibración transmitida por el lastre
• Cabinas para operador de maquinaria pesada— reduce la exposición a las vibraciones de todo el cuerpo para cumplir con los umbrales de comodidad ISO 2631
• Refuerzo sísmico para racks de servidores de centros de datos— proporciona aislamiento de vibraciones durante el funcionamiento normal y absorción de impactos durante eventos sísmicos
• Soportes para torres de enfriamiento y enfriadores HVAC— El diseño totalmente metálico elimina la degradación por ozono y rayos UV, común en las almohadillas de goma en instalaciones en tejados.

Comuníquese con nuestro equipo de ingeniería de aplicaciones para obtener curvas de carga-deflexión, modelos CAD en 3D o una configuración de bobina personalizada adaptada al peso de su equipo y al espectro de excitación.
