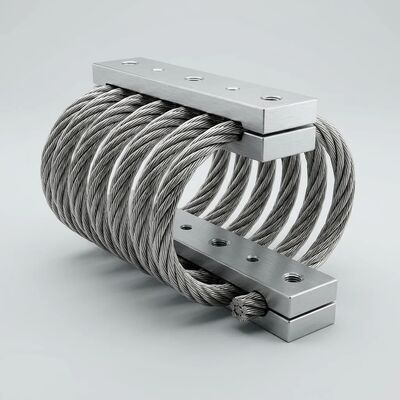

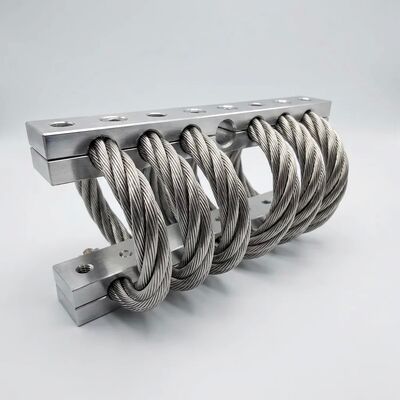

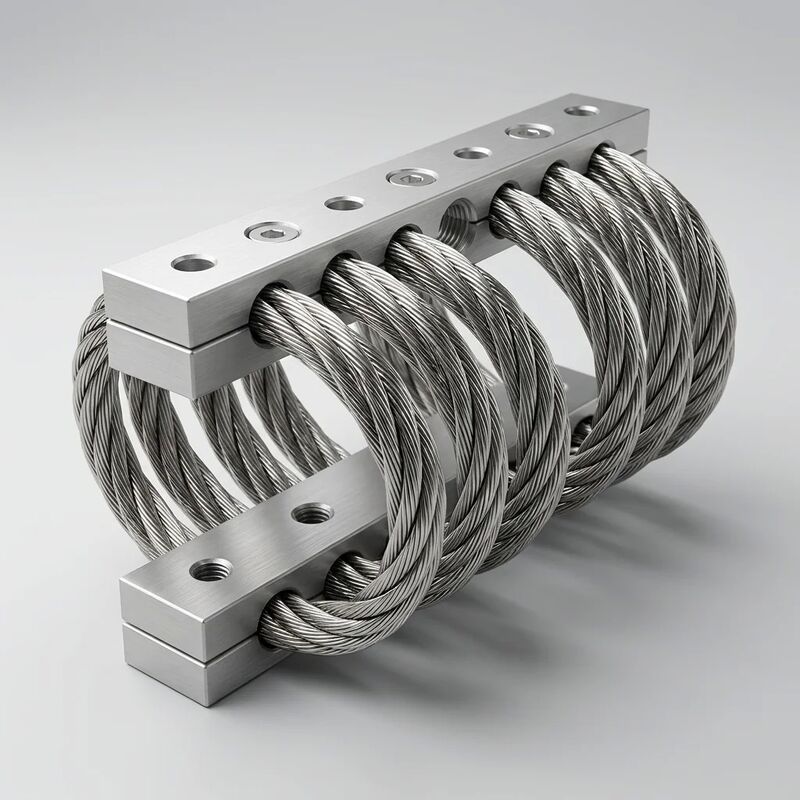

JGX-0956D-110A Aislador de vibración de cuerda de alambre de carga útil adaptado con diseño de bloqueo a prueba de fallos

JGX-0956D-110A — Aislador de vibraciones de cable metálico adaptado a la carga útil con enclavamiento a prueba de fallos

ElJGX-0956D-110Aadopta un enfoque fundamentalmente diferente para el aislamiento de vibraciones. En lugar de pedirle a su equipo que se ajuste a un aislador de catálogo, el aislador está diseñado para adaptarse a su equipo. Cada unidad se envía con unconfiguración de bobina específica de carga útil— diámetro del cable, número de bobinas, ángulo de hélice y precarga, todo calculado a partir del peso, las coordenadas del centro de gravedad y el espectro de excitación enviados. Aenclavamiento mecánico a prueba de fallosEstá integrado directamente en la estructura del soporte, lo que garantiza que incluso bajo una sobrecarga catastrófica, la carga útil permanezca físicamente capturada.

Cómo funciona el ajuste específico de la carga útil

El proceso de configuración del JGX-0956D-110A implica tres entradas de datos por parte del cliente:

• Masa de carga útil y ubicación del CG— peso total del equipo más las coordenadas x, y, z del centro de gravedad con respecto al plano de montaje; esto determina la carga estática por aislador y la distribución de rigidez requerida en una suspensión multipunto
• Banda de frecuencia de excitación— las frecuencias de vibración dominantes que genera o recibe el equipo; Luego, la frecuencia natural del aislador se coloca al menos √2 por debajo de la frecuencia de excitación más baja para lograr una transmisibilidad por debajo de la unidad.
• Patrón de pernos de montaje y restricciones de envolvente— diámetro del círculo de pernos o rejilla rectangular, tamaño de la rosca, altura libre disponible y cualquier obstrucción adyacente que limite la huella del aislador

A partir de estas entradas, se calcula la geometría de la bobina para colocar lafrecuencia natural en la banda de 6 a 14 Hzcon una deflexión estática de3-18 milímetrosen la carga útil especificada. El sistema resultante ofrece eficiencia de aislamiento≥ 85% en resonanciaen los tres ejes de traslación.

Enclavamiento a prueba de fallos: seguridad por geometría, no por par

La mayoría de los soportes vibratorios dependen de conexiones atornilladas como único medio de retención de la carga útil. Un perno flojo, una rosca pelada o una revisión de torsión pasada por alto pueden provocar el desprendimiento del equipo, un riesgo inaceptable para instalaciones elevadas, sistemas montados en vehículos o cualquier aplicación en la que una carga útil caída ponga en peligro al personal o la maquinaria adyacente.

El JGX-0956D-110A aborda esto con unmecanismo de bloqueo positivo de doble barra:

• Captura geométrica— dos barras de bloqueo de acero inoxidable endurecido pasan a través de ranuras mecanizadas tanto en la placa base como en el soporte de carga útil; Una vez ensambladas, las barras restringen físicamente la carga útil incluso si se retiran por completo todos los pernos de montaje.
• Limitación de viaje por sobrecarga— las barras de enclavamiento también funcionan como topes duros, lo que limita la deflexión máxima de compresión y tracción al rango seguro diseñado, evitando la deformación plástica de la bobina durante eventos de impacto que exceden la carga nominal.
• Confirmación visual de seguridad— una ranura de referencia mecanizada en cada barra de enclavamiento proporciona un indicador visual de pasa/no pasa; Si la ranura es visible más allá de la cara del soporte, el aislador ha experimentado un evento de sobrecarrera y debe inspeccionarse.
• Cero mantenimiento añadido— el mecanismo de enclavamiento no tiene partes móviles más allá de la propia bobina aislante; sin pasadores, pestillos, resortes ni superficies de desgaste que requieran lubricación o reemplazo periódicos

Rendimiento predecible y linealidad para un diseño de sistemas seguro

Los datos de validación en todas las unidades de producción JGX-0956D-110A confirman unadesviación de linealidad carga-deflexión de ≤ ±5%en todo el rango de carga nominal de 1 a 800 kg. Este comportamiento casi lineal es una consecuencia directa de la geometría helicoidal del cable: a diferencia de los elastómeros que exhiben el efecto Mullins, el efecto Payne y una fuerte dependencia de la amplitud, la bobina de acero inoxidable mantiene una rigidez constante independientemente del historial de excitación.

Para los diseñadores de sistemas, la linealidad predecible significa:

• Modelado FEA simplificado— el aislador se puede representar como un elemento amortiguador de resorte lineal sin subrutinas de material no lineales ni comprobaciones de convergencia iterativas
• Predicción multieje segura— la matriz de rigidez de 3 ejes derivada de una prueba de un solo eje es válida para todas las direcciones de carga, lo que permite una simulación precisa del sistema de 6 grados de libertad
• Repetibilidad de lote a lote— los aisladores de repuesto pedidos años después con la misma especificación de carga útil coincidirán con el conjunto original dentro de la tolerancia, eliminando la necesidad de volver a ajustar o calzar la instalación

Especificaciones técnicas

Donde la adaptación de la carga útil y el bloqueo de seguridad son más importantes

• Cabinas de polipasto y grúa— el dispositivo de seguridad a prueba de fallos no es negociable cuando una carga útil caída podría golpear al personal que se encuentra debajo; El ajuste específico de la carga útil garantiza que la calidad del desplazamiento en la cabina cumpla con los estándares de comodidad del operador en todo el rango de velocidades de elevación.
• Bancos de pruebas de motores y transmisiones— cada variante de motor tiene una masa y un CG diferentes; Los aisladores personalizados evitan el cruce de resonancia durante las pruebas de barrido, mientras que el enclavamiento proporciona una barrera de seguridad dura contra fallas de montaje a altas RPM.
• Máquinas de medición de coordenadas de precisión (CMM)— la rigidez lineal predecible permite incluir la función de transferencia del aislamiento de vibraciones en los presupuestos de incertidumbre de medición; La sintonización de la carga útil sitúa la frecuencia natural muy por debajo de las perturbaciones transmitidas por el suelo.
• Remolques móviles de generadores y compresores— el diseño entrelazado garantiza la seguridad del transporte por carretera; El ajuste personalizado tiene en cuenta el peso específico del patín y el CG de cada configuración de remolque.
• Herramientas de inspección de obleas y litografía de semiconductores.— la precisión de posicionamiento submicrónica requiere soportes de aislamiento con características de rigidez documentadas y repetibles; JGX-0956D-110A ofrece la linealidad y consistencia de lotes necesarias para la calificación de salas blancas

Para iniciar una configuración JGX-0956D-110A específica de carga útil, proporcione el peso de su equipo, la ubicación del CG, las frecuencias de excitación dominantes y el dibujo del patrón de pernos. Nuestros ingenieros de aplicaciones le devolverán una hoja de especificaciones personalizada y un modelo STEP 3D en un plazo de 48 horas.
