Aislador de vibración de la cuerda de alambre

Aislador de vibración de cuerda de alambre JGX-0958D-149A Montaje universal de perfil bajo para amortiguación de vibraciones de equipos compactos

Name: Aislador de vibración de cuerda de alambre JGX-0958D-149A Montaje universal de perfil bajo para amortiguación de vibraciones de equipos compactos
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Availability: InStock

Nombre De La Marca:	Hoan
Número De Modelo:	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Cantidad Mínima De Pedido:	10 piezas
Condiciones De Pago:	T/T, L/C, PayPal, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shaanxi, China

Certificación:

ISO 9001:2015

Modelo:

Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.

Tipo de perfil:

Factor de forma delgado/de perfil bajo

Material:

Acero Inoxidable AISI 304 / 316

Configuración de bobina:

Cable de alambre multihelicoidal

Humedecer el tipo:

Fricción + Histéresis elástica

Temperatura de funcionamiento:

-70°C a +300°C

atenuación de vibraciones:

Hasta 90% (10-2000 Hz)

Orientación de montaje:

Orientación múltiple (base, barra, personalizada)

Solicitud:

UAV, Robótica, Instrumentos de Precisión, Ferrocarril

Resaltar:

Ingeniería de bajo perfil

Flexibilidad de montaje universal

Absorción de vibraciones de primer nivel

Descripción del producto

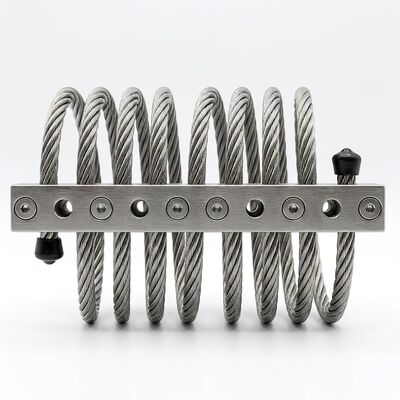

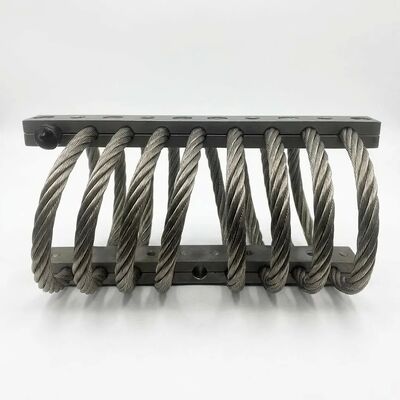

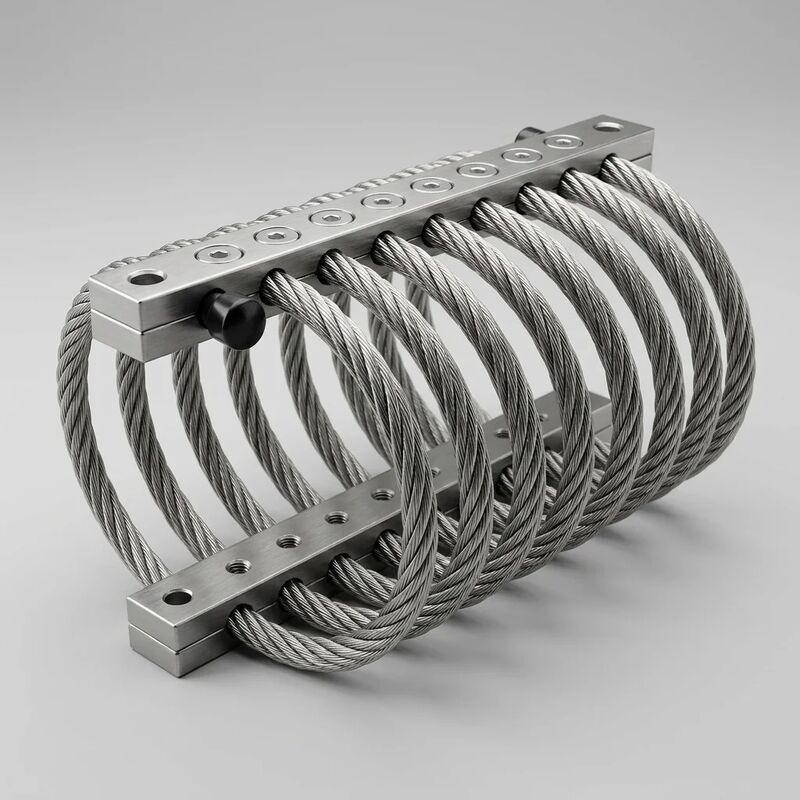

JGX-0958D-149A Aislador de alambre de alambre de perfil bajo

ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.La configuración de bajo perfil aborda un desafío crítico en la ingeniería de equipos contemporáneos: proporcionar aislamiento de vibración de espectro completo dentro de envolturas espaciales agresivamente restringidas.Al repensar la geometría de la bobina para minimizar el perfil del eje Z mientras se preserva el núcleo de amortiguación multihélico, esta variante logra el mismo rendimiento de atenuación que los aisladores más altos en un paquete optimizado para compartimientos de máquinas compactos, compartimientos de carga útil de UAV, plataformas robóticas,y chasis de instrumentación de precisión donde el espacio libre vertical se mide en milímetros en lugar de centímetros.

Por qué el diseño discreto es importante en el aislamiento de vibraciones

Ingeniería de bajo perfil:La arquitectura de forma delgada reduce la envolvente de altura instalada mientras se conserva el núcleo de amortiguación de cuerda de alambre multihélice de 8 bobinas.Esto se consigue mediante un empalme de bobina optimizado y una geometría de barra de sujeción compacta, no mediante un volumen de material comprometido o un número reducido de bobinas.El resultado: ancho de banda de amortiguación y capacidad de carga idénticos a equivalentes más altos, en una huella que encaja donde los aisladores convencionales no pueden.
Flexibilidad de montaje universal:La interfaz de barra simétrica admite montaje en la base, montaje en el techo (invertido), montaje en la pared (lateral) y configuraciones de soporte personalizadas sin disminuir el rendimiento.Los patrones de orificios de montaje siguen las normas métricas ISO (espacio libre M10)Esta SKU única reemplaza varios números de piezas específicos de orientación en una cartera de equipos diversa.
Absorción de vibraciones de primer nivel:A pesar de su perfil reducido, el núcleo de cuerda de alambre AISI 316L tirado en frío, idéntico en especificación de material a la serie de altura completa, ofrece la misma disipación de energía basada en histeresis.La validación independiente confirma una desviación de ≤ 5% en las curvas de transmisibilidad entre el JGX-0958D-149A de perfil bajo y su homólogo de perfil estándar en el rango de ensayo de 10~2000 Hz..

Ingeniería de instalaciones: configuraciones de montaje y especificaciones de par

El JGX-0958D-149A admite cuatro orientaciones de montaje validadas, cada una con características de desviación de carga documentadas disponibles en la hoja de datos del producto:

Compresión (montaje de la base):Carga aplicada perpendicularmente a las barras de sujeción, comprimiendo las bobinas de las cuerdas de alambre. Configuración estándar para los trineos de la maquinaria y las bases del equipo. Torque de sujeción recomendado: 45 N · m para M10 grado 8.8 tornillos.
En el caso de los vehículos de la categoría M1 y M2, el valor de las emisiones de CO2 de los vehículos de la categoría M1 será el valor de las emisiones de CO2 de los vehículos de la categoría M1.Idéntico a la compresión pero con gravedad invertida, adecuado para equipos suspendidos, soportes de tuberías aéreas y unidades HVAC colgadas en el techo, sin degradación de rendimiento.
Sección de corte (montaje lateral):Carga aplicada paralela al plano de la barra de sujeción. Se utiliza para componentes de vibración horizontal en aplicaciones de varios ejes. Rigidez lateral aproximadamente 60~70% de la rigidez de compresión.
45° Rollo (paréntesis personalizada):Instalación en ángulo para carga simultánea de corte por compresión. Ideal para equipos con vectores de vibración diagonales dominantes. Requiere placas de adaptador en ángulo simples.

Datos de dimensiones y rendimiento completos

Modelo	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Clasificación del perfil	Factor de forma bajo / delgado
Núcleo de cuerda de alambre	Acero inoxidable AISI 316L, tirado en frío, electropolinizado
Diámetro del cable de alambre	9.5 mm
Número de bobinas	8 bobinas, enrollamiento de múltiples hélices
Barras de sujeción	6061-T6 aleación de aluminio, anodizado duro (tipo III)
Interfaz de montaje	M10 Agujeros de salida, patrón simétrico
Torque del sujetador	45 N·m (M10, grado 8.8)
Orientación de la instalación	Compresión / invertida / corte / rodadura de 45°
Mecanismo de amortiguación	La fricción de Coulomb + la histeresis elástica
Rango de frecuencia	10 ∼ 2000 Hz Atenuación efectiva
Temperatura de funcionamiento	-70°C a +300°C
Rango de carga estática	5-150 kg (compresión, por montaje)
Desviación de la transmisibilidad	≤ 5% frente al equivalente de perfil estándar
Tratamiento de la superficie	Cables electrolicios + barras anodizadas duras
Certificación	Las normas ISO 9001 incluyen:2015, ISO 10846

Donde las limitaciones de espacio requieren aislamiento de bajo perfil

UAV y plataformas de estabilización por gimbal de drones comerciales
Instalación de la base del robot (cobot) colaborativo y aislamiento del efector final
Tablas ópticas de precisión y bancos de interferometría láser
Los demás aparatos para el transporte de mercancías, incluidos los aparatos de transporte de mercancías
Equipo de diagnóstico médico por imágenes (sistemas auxiliares de TC, RMN)
Instrumentos de manipulación y inspección de obleas semiconductoras
Electrónica de navegación marítima y aislamiento de consolas de puente
Instalaciones de estabilización de cámaras de radiodifusión y bastidores para vehículos de radiodifusión exterior

Instalación y aplicación FAQ

¿La versión de bajo perfil sacrifica la capacidad de carga por su tamaño más pequeño?

No. El JGX-0958D-149A utiliza el mismo diámetro de cuerda de alambre de 9,5 mm y la configuración de 8 bobinas que la serie de perfil estándar.La capacidad de carga se determina por el diámetro del alambre y el número de bobinas, no por la altura total del aislante.La designación de bajo perfil se refiere a la envoltura del eje Z optimizada obtenida a través de la geometría del paso de la bobina, no a la reducción del material.

¿Cómo puedo determinar la orientación de montaje correcta para mi aplicación?

Mide el vector de vibración dominante en su equipo. Si la excitación es principalmente vertical (por ejemplo, maquinaria giratoria), el montaje de compresión es óptimo.con una capacidad de carga superior o igual a 20 kWNuestro equipo de ingenieros proporciona una revisión gratuita de la aplicación con datos de análisis de vibración para recomendar la configuración óptima para cada punto de montaje.

¿Están disponibles archivos CAD 3D para su integración en el flujo de trabajo de diseño de equipos?

Sí. STEP, IGES y los archivos nativos de partes de SolidWorks para el JGX-0958D-149A están disponibles bajo petición.y espacio libre recomendado para la desviación de la bobina bajo la carga nominal máxima. Póngase en contacto con nosotros con su formato CAD preferido.

Cada JGX-0958D-149A se somete a una caracterización de desviación de carga individual antes del envío, con los datos de prueba archivados por número de serie para una trazabilidad completa.Gestión de la calidad 2015 y ensayo de acuerdo con las normas acústicas y de vibración ISO 10846.Solicite una cotización hoypara precios de volumen, acceso gratuito al modelo CAD, y una revisión gratuita de la solicitud por nuestro equipo de ingeniería de vibraciones.
