Aislador de vibraciones de cable de aislamiento en todas direcciones JGX-1276D-278B para entornos extremos con amplio rango de frecuencia de carga

Aislador de vibraciones de cable metálico JGX-1276D-278B: aislamiento multieje con respuesta de frecuencia de banda ancha

Descripción general del producto

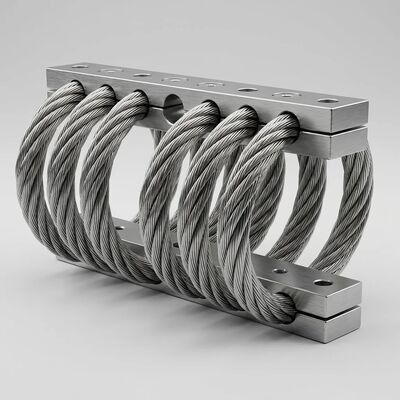

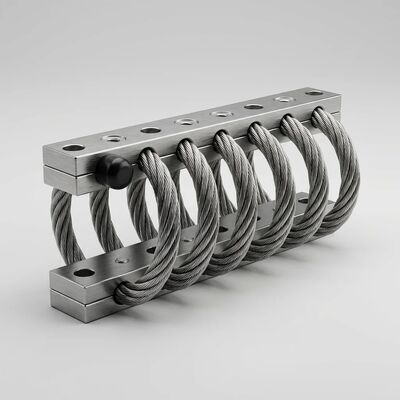

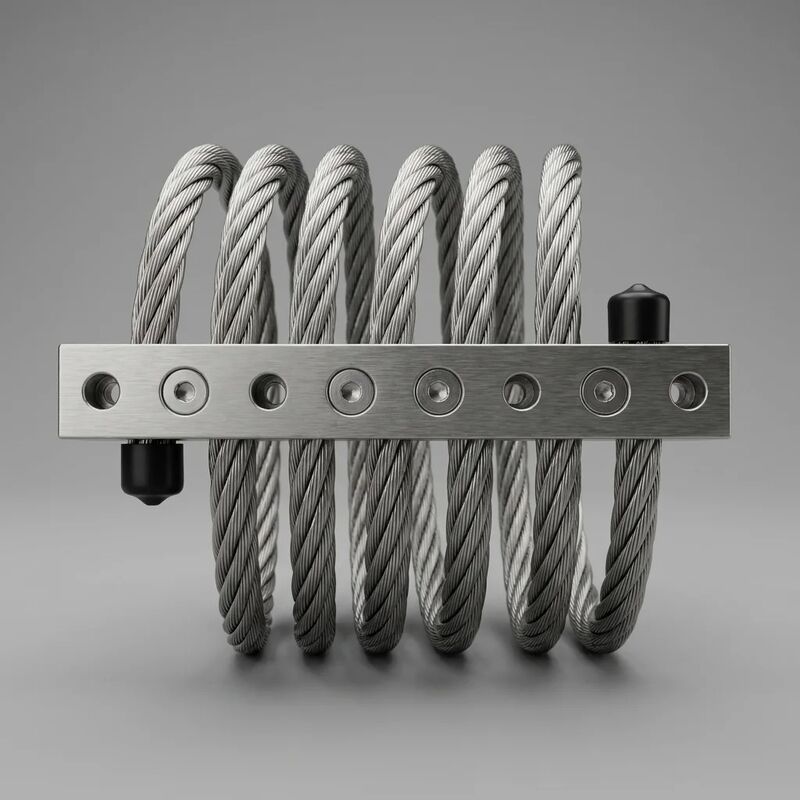

ElJGX-1276D-278Bes un aislador de vibraciones de cable de acero inoxidable enrollado helicoidalmente diseñado específicamente paraaislamiento dinámico en todas las direccionesa través de unAmplio espectro de carga y frecuencia.. Su núcleo de cable de acero SS304 de ocho bucles está sujeto simétricamente entre barras de montaje de aleación de aluminio mecanizadas con precisión, creando un elemento de aislamiento robusto totalmente metálico que funciona de manera confiable desde-70°C a +300°Csin componentes elastoméricos que se degraden con el tiempo.

Principio de aislamiento en todas las direcciones

A diferencia de los soportes de goma o resorte de un solo eje, el JGX-1276D-278B emplea una geometría de cable helicoidal que amortigua simultáneamente la vibración enlos seis grados de libertad: tres ejes de traslación (tensión/compresión, corte lateral en ambas direcciones) y tres ejes de rotación (alabeo, cabeceo y guiñada). Esto se logra mediante el mecanismo de fricción de Coulomb entre hilos de alambre individuales dentro de cada bucle de cable. A medida que el aislador se deforma bajo carga dinámica, los alambres de acero inoxidable se deslizan entre sí, convirtiendo la energía de vibración cinética en disipación térmica de bajo grado mediante amortiguación por fricción seca.

Amplia cobertura de carga y frecuencia

Cada unidad JGX-1276D-278B admite unrango de carga estática de 2 a 55 kg, con una frecuencia natural centrada alrededor5–8 Hz. La curva de rigidez progresiva y no lineal del aislador proporciona una flexibilidad suave bajo excitación de alta frecuencia y baja amplitud, mientras que se endurece progresivamente bajo impulsos de choque de alta energía. La relación de amortiguación típica oscila entre0,10 a 0,20, con un factor de amplificación de resonancia inferior3.0en frecuencias críticas, superando significativamente a los soportes de goma equivalentes. La transmisibilidad de vibraciones en el espectro de 10 a 2000 Hz se mantiene constantemente baja, lo que hace que este aislador sea adecuado para cargas útiles electrónicas sensibles e instrumentación de precisión.

Materiales y construcción

El cable de acero SS304 de 6,4 mm de diámetro se somete a un posformado de electropulido para eliminar las microgrietas de la superficie, mejorar la resistencia a la corrosión y mantener una fricción constante entre los hilos durante millones de ciclos de carga. Las barras de sujeción de aleación de aluminio cuentan con superficies anodizadas con orificios pasantes escariados con precisión que aceptan pernos de montaje M8. Después del enrollado se aplica un tratamiento térmico para aliviar la tensión para estabilizar la geometría de la hélice y evitar la fluencia a largo plazo.

Capacidad en entornos extremos

La construcción totalmente metálica elimina los modos de falla inherentes a los aisladores elastoméricos: no se endurece el caucho a temperaturas bajo cero, no se ablanda ni se deforma bajo exposición sostenida a altas temperaturas y no se agrieta inducido por el ozono o los rayos UV. El aislador resistePruebas de niebla salina superiores a 500 horas.(equivalente a ASTM B117) sin degradación mensurable, lo que lo hace adecuado para instalaciones costa afuera, operaciones en el desierto y despliegues árticos. También resiste la exposición a productos químicos industriales comunes, fluidos hidráulicos y combustible diésel sin pérdida de rendimiento.

Especificaciones técnicas

Aplicaciones típicas

Gabinetes electrónicos para vehículos todo terreno • Consolas de comunicación y navegación a bordo • Plataformas de montaje de grupos electrógenos industriales • Compresor HVAC y aislamiento de enfriadores • Señalización ferroviaria y equipos en vía • Instrumentación de monitoreo sísmico • Remolques de apoyo en tierra aeroespaciales • Cabinas para operadores de maquinaria de construcción y minería • Sistemas móviles de imágenes médicas y tomografía computarizada

Póngase en contacto con nuestro equipo de ingeniería para obtener ajustes personalizados de desviación de carga, informes de pruebas multieje y precios OEM por volumen. Proporcionamos soporte completo para el análisis de vibraciones, incluidos datos de curvas de transmisibilidad y resultados de simulación de elementos finitos, previa solicitud.
