JGX-1276D-278B aislador de vibración de cuerda de alambre de larga duración sin mantenimiento para control de choques en todas las direcciones de trabajo pesado

Aislador de vibraciones de cable metálico JGX-1276D-278B: protección contra golpes sin mantenimiento para equipos críticos

¿Por qué elegir la tecnología de aislamiento totalmente metálico?

Los soportes vibratorios convencionales de caucho y elastómeros tienen una debilidad fundamental: envejecen. Durante meses y años, la exposición al calor, el ozono, la luz ultravioleta, los aceites y los ciclos de carga repetidos hacen que se endurezcan, agrieten, se deformen o se deformen permanentemente. ElJGX-1276D-278Belimina todos estos modos de falla a través de suConstrucción 100% metálica, entregandoControl de vibración de larga duración y sin mantenimientoa lo largo de décadas de funcionamiento continuo. No hay intervalos de reemplazo programados. Sin variación de rendimiento. Sin degradación oculta.

Arquitectura sin mantenimiento

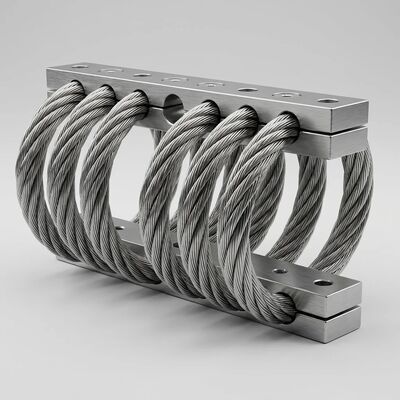

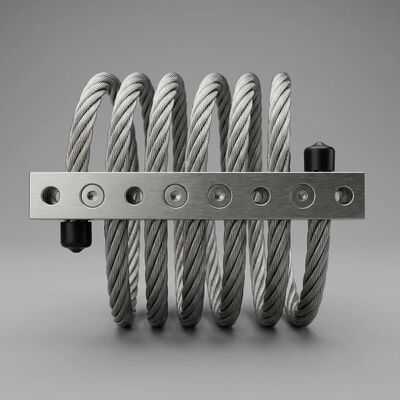

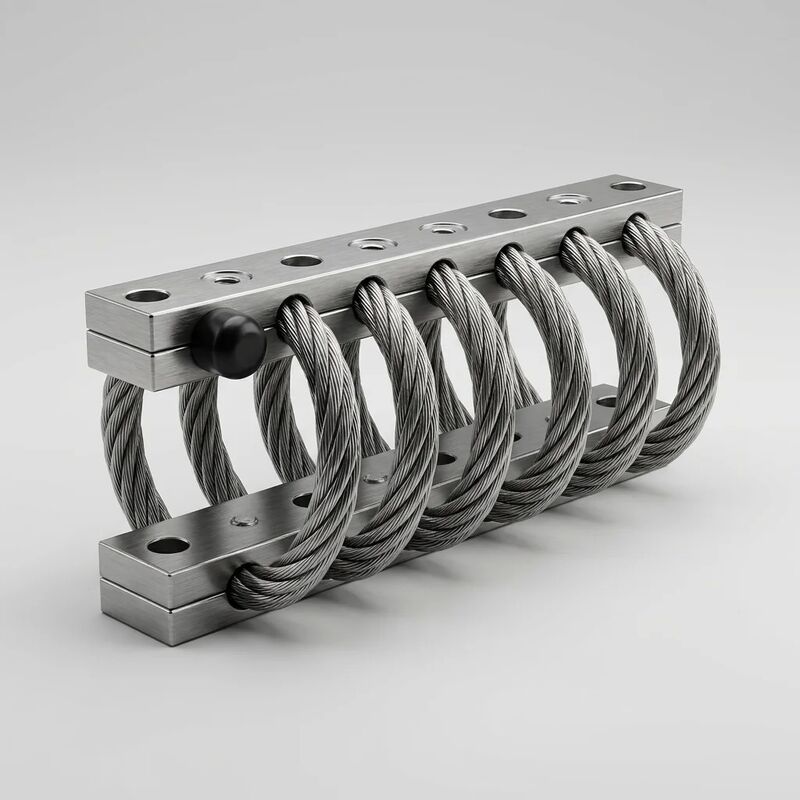

En el núcleo del JGX-1276D-278B hay una hélice de 8 bucles formada a partir deCuerda de alambre de acero inoxidable SS304 de 6,4 mm de diámetro 7 × 19 hebras. Esta arquitectura de múltiples hilos es la clave de su mecanismo de amortiguación autosostenible. A medida que la energía de vibración ingresa al soporte, los cables individuales dentro de cada hilo experimentan un movimiento deslizante a microescala contra los cables adyacentes. EsteAmortiguación por fricción de Coulombconvierte la energía mecánica directamente en calor, sin fluidos, sin superficies de desgaste que requieran reposición y sin componentes auxiliares que puedan fallar. Todo el sistema de amortiguación estáinherenteal propio cable metálico.

Rendimiento de absorción de impactos en todas direcciones

La geometría del cable helicoidal permite al JGX-1276D-278B absorber y disipar la energía de impacto que llega desdecualquier dirección. Ya sea que su equipo experimente transitorios inducidos por caídas verticales, impactos laterales de maniobras de vehículos u oscilaciones de torsión de maquinaria giratoria, el aislador responde con una característica de fuerza-deflexión progresiva y sin fondo. bajo unCarga estática de 2 a 55 kg por soporte, la frecuencia natural se sitúa entre5–8 Hz, con fricción seca que proporciona una relación de amortiguación de0,10–0,20que limita la amplificación de resonancia apor debajo de 3,0 veces la amplitud de entrada—prevenir eficazmente el aumento destructivo que se produce con sistemas de resortes no amortiguados o ligeramente amortiguados.

Construcción resistente para entornos exigentes

Cada componente del JGX-1276D-278B se selecciona y trata para lograr una durabilidad extrema:

• cuerda de alambre: Acero inoxidable SS304, 7×19 de colocación regular derecha, electropulido postformado a Ra ≤ 0,4 μm. Este acabado superficial minimiza los sitios de inicio de la corrosión y garantiza características consistentes de fricción entre hilos durante toda la vida útil.
• Barras de sujeción: Aleación de aluminio 6061-T6, anodizado duro según el equivalente MIL-A-8625 Tipo III, que proporciona una capa superficial duradera y eléctricamente no conductora que previene la corrosión galvánica entre la barra de aluminio y el cable de acero inoxidable en atmósferas húmedas o cargadas de sal.
• Interfaz de montaje: Los orificios pasantes de Ø8,5 mm fresados ​​con precisión en ambas barras aceptan sujetadores M8 estándar. El diseño de barra simétrica permite la instalación en cualquier orientación (horizontal, vertical o en ángulo) sin afectar el rendimiento del aislamiento.

Datos de resiliencia ambiental

Pautas de instalación e integración

Orientación de montaje: El JGX-1276D-278B funciona igualmente en configuraciones de compresión, corte o inclinación de 45°. Para cargas útiles sujetas principalmente a excitación vertical, el montaje vertical (modo de compresión) optimiza la capacidad de carga. Para aplicaciones con perturbaciones laterales significativas, una disposición inclinada de 45° proporciona una rigidez equilibrada en todos los ejes.

Torsión del perno: Tornillos M8 Grado 8.8 apretados a 20–25 N·m. Utilice arandelas planas a ambos lados de la barra de montaje para distribuir uniformemente la fuerza de sujeción. Aplique fijador de roscas de resistencia media para instalaciones sujetas a vibraciones sostenidas.

Configuración de montaje múltiple: Para gabinetes y bastidores de equipos, se recomienda un patrón de montaje simétrico de 4 o 6 puntos. La masa total del equipo dividida por la cantidad de soportes debe estar dentro del rango de 2 a 55 kg por aislador para un rendimiento de aislamiento óptimo.

Sectores de aplicación recomendados

Equipos de refugios de comunicaciones móviles • Gabinetes de control de plataformas marinas • Estaciones de operador de maquinaria industrial pesada • Embalaje de generadores y turbinas • Electrónica de locomotoras ferroviarias • Sistemas de monitoreo de camiones de acarreo mineros • Abrigos de retransmisión de transmisión y telecomunicaciones • Cargas útiles para vehículos de búsqueda y rescate • Unidades de energía portátiles para hospitales de campaña • Instrumentación de estudios geofísicos • Equipo auxiliar de sala de máquinas marinas • Transmisores transportadores de almacenes de almacenamiento en frío

Ofrecemos soporte de ingeniería de aplicaciones gratuito que incluye caracterización de carga-deflexión para su carga útil específica, informes de prueba de mesas vibratorias de ejes múltiples y modificaciones personalizadas de la barra de montaje. Póngase en contacto con nuestro equipo técnico de ventas para analizar sus requisitos de aislamiento y solicitar una muestra para su evaluación.
