Aislador de vibración de cable de alambre de repuesto JGX-1278D-370B para sistemas industriales de precisión con combinación de carga estática

Aislador de vibración de cable metálico JGX-1278D-370B: soporte de vibración de reemplazo directo y rentable con ajuste de carga de precisión

Descripción general del aislador de cable metálico

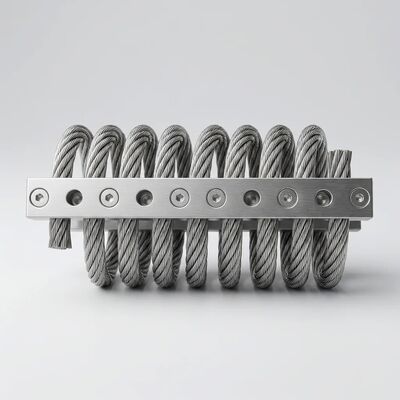

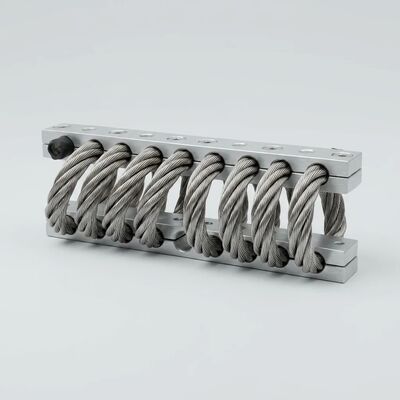

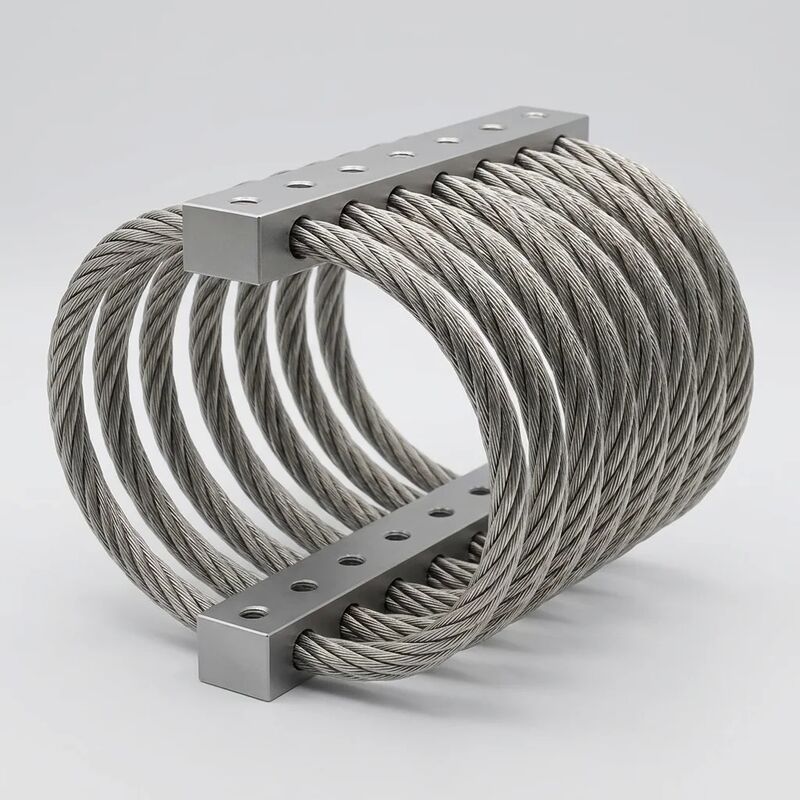

ElJGX-1278D-370Bes un aislador de vibraciones de cable de acero inoxidable enrollado helicoidalmente diseñado comoreemplazo de ajuste directopara soportes de aislamiento OEM y de posventa en plataformas de equipos industriales. Con un núcleo de cable SS304 de 8 bucles (7,8 mm de diámetro, construcción de 7×19 hilos) sujeto entre barras de montaje de aleación de aluminio 6061-T6 con acabado anodizado duro transparente, este aislador totalmente metálico ofreceCapacidad de carga estática de 5 a 120 kg por soportesin caucho, sin líquidos y sin mantenimiento programado, nunca.

Estrategia rentable de reemplazo directo

Los gerentes de adquisiciones y los ingenieros de mantenimiento enfrentan un desafío persistente: los aisladores de vibraciones de marca OEM tienen precios superiores y plazos de entrega prolongados, pero el espacio de montaje está estandarizado. El JGX-1278D-370B aborda esto directamente conGeometría de montaje con orificio pasante estandarizada de Ø10,5 mm.que se alinea con los patrones de soporte comunes de la industria. La instalación requiere únicamente sujetadores M10 estándar (Grado 8.8, apretados a 28–32 N·m con arandelas planas) y no requiere taladrar, fabricar adaptadores ni modificar el equipo. En comparación con los aisladores OEM de capacidad equivalente, el JGX-1278D-370B normalmente lograAhorro de costos por unidad del 15 al 30 %manteniendo al mismo tiempo un rendimiento total del aislamiento de vibraciones en todo el ancho de banda de excitación de 10 a 2000 Hz. Para los operadores que mantienen flotas mixtas de equipos de múltiples fabricantes, este número de pieza único consolida el inventario y reduce la complejidad de los SKU.

Coincidencia de carga estática de precisión

Los soportes de vibración genéricos se venden por rango de peso aproximado, pero los equipos reales tienen una distribución de masa y un centro de gravedad específicos que exigen un ajuste preciso del aislador. Cada lote de producción JGX-1278D-370B se somete aCaracterización de carga-deflexión estática muestreadaen tres puntos de carga dentro del sobre nominal de 5 a 120 kg: carga mínima (5 kg), carga mediana (60 kg) y carga máxima (120 kg). La curva carga-deflexión resultante verifica que el aisladorperfil de rigidez no lineal progresivomantiene la frecuencia natural dentro4–7 Hzen todo el rango de carga útil, con la amortiguación de fricción de Coulomb contribuyendoRelación de amortiguación de 0,12 a 0,22. Esto limita el factor de amplificación de resonancia (Q) apor debajo de 2,5—previniendo eficazmente la magnificación destructiva que ocurre cuando la frecuencia de excitación coincide con la frecuencia natural del sistema montado. Para instalaciones críticas, ofrecemos pruebas unitarias 100% individuales con informes de carga-deflexión serializados.

Estándares de fabricación industrial premium

El JGX-1278D-370B refleja una calidad de fabricación de precisión visible en cada detalle:

• Acabado del cable metálico: El cable de acero SS304 de 7,8 mm (tendido regular derecho, construcción 7×19 según ASTM A313) recibe electropulido postformado hasta una rugosidad superficial de Ra ≤ 0,35 μm. Esto elimina las microfisuras superficiales del proceso de bobinado, mejora la resistencia a la corrosión y garantiza características uniformes de fricción entre hilos para un rendimiento de amortiguación constante a lo largo de millones de ciclos de carga.
• Estética de la barra de sujeción: Las barras de aleación de aluminio 6061-T6 están mecanizadas mediante CNC con bordes biselados y reciben un revestimiento anodizado duro transparente que proporciona una superficie duradera y resistente a las huellas dactilares. La capa anodizada también aísla eléctricamente el aluminio del cable de acero inoxidable, evitando la corrosión galvánica en ambientes húmedos o cargados de sal.
• Identificación Permanente: Cada barra de sujeción lleva unDesignación del modelo y código de lote grabados con láser.. Sin etiquetas adhesivas, sin sellos de tinta que se desvanezcan y sin etiquetas separadas que se desprendan durante el envío o la instalación. La profundidad de grabado garantiza la legibilidad después de años de servicio en entornos industriales hostiles.

Especificaciones técnicas

Preguntas frecuentes

P: ¿Puede el JGX-1278D-370B reemplazar directamente mis soportes vibratorios existentes?
R: Si sus soportes actuales utilizan una interfaz de montaje de orificio pasante con centros de orificios compatibles con nuestro patrón de Ø10,5 mm y sujetadores M10, el JGX-1278D-370B se instala sin modificación del soporte. Contáctenos con su marca de aislador existente y número de pieza para una evaluación de compatibilidad de montaje.

P: ¿Cómo selecciono la cantidad correcta de soportes para mi equipo?
R: Divida la masa total de su equipo por la cantidad de puntos de montaje. Cada JGX-1278D-370B debe transportar entre 5 y 120 kg. Para un aislamiento óptimo, busque entre 40 y 80 kg medios por montura. Nuestros ingenieros de aplicaciones pueden revisar las especificaciones de su equipo y recomendar la configuración ideal.

P: ¿El rendimiento del aislador cambia con el tiempo?
R: No. La construcción totalmente metálica elimina los mecanismos de envejecimiento que degradan los soportes de caucho y elastómeros. La característica de amortiguación de fricción de Coulomb se estabiliza después de un período inicial de asentamiento de aproximadamente 1000 ciclos de carga y permanece constante durante la vida útil del equipo.

Aplicaciones industriales típicas

Plataformas de montaje de grupos electrógenos diésel • Bastidores de enfriadores industriales y compresores HVAC • Gabinetes para equipos de comunicaciones y señalización ferroviaria • Cabinas para operadores de maquinaria de minería y canteras • Paneles de equipos auxiliares marinos • Electrónica de refugios de telecomunicaciones móviles • Aislamiento de vibraciones de maquinaria de embalaje • Bastidores de bases de bombas y motores • Montaje de ventiladores y sopladores industriales • Mesas de laboratorio de prueba y medición

Solicite una verificación de compatibilidad del patrón de montaje de cortesía, haga una referencia cruzada de los números de pieza de sus aisladores actuales y reciba una cotización alternativa OEM competitiva. Nuestro equipo de ingeniería proporciona datos de carga y deflexión, modelos CAD en 3D y recomendaciones de instalación específicas de la aplicación sin costo alguno.
