JGX-1278D-370B aislador de vibración de cuerda de alambre de conformidad industrial para aplicaciones de carga de precisión rentables

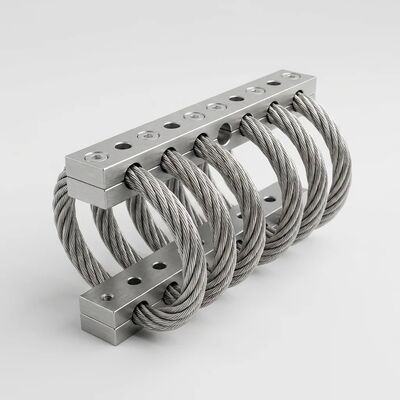

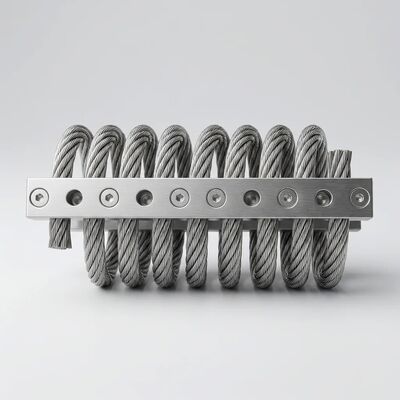

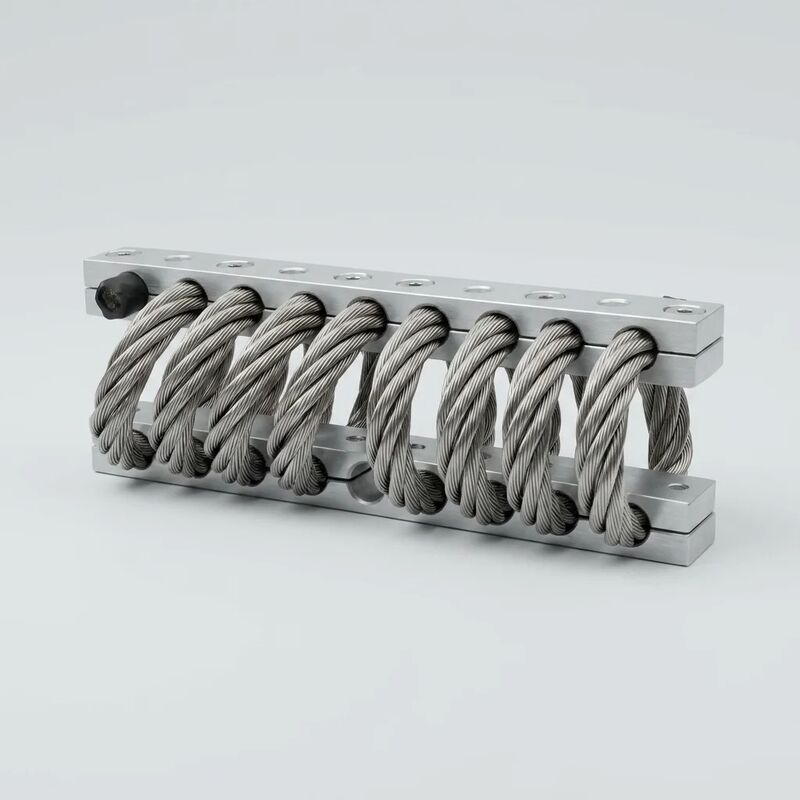

JGX-1278D-370B Aislador de vibración de cuerda de alambre

Cuando la documentación de cumplimiento importa tanto como el rendimiento

Para las industrias reguladas por la supervisión reglamentaria, los requisitos de cualificación de los proveedores y los marcos de auditoría de terceros,Un aislador de vibraciones es más que un componente mecánico, es una parte documentada dentro de una cadena de suministro con garantía de calidad.El.JGX-1278D-370Bse fabrica específicamente para estos entornos exigentes, conTrazabilidad del 100% de los materialesque abarcan desde la bobina de cable de alambre SS304 en bruto hasta el aislante terminado, respaldado por un paquete de documentación completo que cumple con la norma ISO 9001:2015, requisitos específicos del SGC para el cliente y protocolos de inspección de terceros.

Marco de conformidad industrial

Cada JGX-1278D-370B se produce dentro de un sistema de gestión de la calidad auditado porLas normas ISO 9001 incluyen:2015Nuestro marco de cumplimiento se extiende más allá de la certificación básica para incluir:

• Certificado de conformidad (COC): Se emite por lote de producción, con referencia al número térmico específico de la cuerda de alambre SS304, el lote de anodización de las barras de aluminio 6061-T6 y el rango de fecha de producción.Cada COC se archivará digitalmente y podrá consultarse por número de serie del producto..
• El cumplimiento de las normas RoHS y REACH: La construcción totalmente metálica SS304 + 6061-T6 es inherentemente compatible con la Directiva RoHS 2011/65/UE de la UE y el Reglamento REACH (CE) 1907/2006.No hay compuestos orgánicos sujetos a eliminación gradual de la normativa.
• Información sobre los minerales de conflicto: La documentación sobre el abastecimiento de materias primas apoya las presentaciones de CMRT (Conflict Minerals Reporting Template) con arreglo a la Sección 1502 de la Ley Dodd-Frank para los clientes que requieren la debida diligencia en la cadena de suministro.
• Verificación facultativa por parte de terceros: Nos coordinamos con TÜV Rheinland, SGS, Bureau Veritas, o su agencia de inspección designada para inspección previa al envío, verificación de materiales y auditoría de conformidad dimensional.

Trazabilidad del material de extremo a extremo

Cada JGX-1278D-370B lleva unaIdentificador de serie con grabado láser legible por el hombreen las dos barras de sujeción, uniendo permanentemente la unidad física a su registro digital de fabricación.

• El cable de alambre SS304: Informe de ensayo de molino (MTR) por ASTM A313/A313M, incluido el número de calor, la composición química (C, Mn, Si, P, S, Cr, Ni), la resistencia a la tracción y el alargamiento.La cuerda de alambre está formada de 7 × 19 derecha construcción de la capa regular con un diámetro nominal de 7.8 mm.
• Las barras de aluminio 6061-T6: Certificación de lotes de extrusión con verificación de la composición de la aleación, parámetros del proceso de anodización (química del baño, densidad de corriente, grosor de revestimiento medido por corriente de remolino),y calidad del sello según ASTM B680.
• Datos de ejecución de la fabricación: Estación de trabajo de enrollamiento, valores del par del conjunto, parámetros del baño de electropolishing, mediciones de inspección final (geometría del bucle, rugosidad de la superficie Ra, conformidad dimensional con el dibujo),y la firma del inspector.
• Característica de la desviación de carga: Resultados del ensayo de carga estática a las cargas mínimas, medianas y máximas nominal,demostrando que la frecuencia natural del aislador se mantiene dentro de la banda especificada de 4 ∼7 Hz y que la relación de amortiguación de fricción de Coulomb se mantiene entre 0.12 ̊0.22.

Esta profundidad de trazabilidad respalda los requisitos regulados de la industria, incluida la calificación de los equipos auxiliares de energía nuclear, la documentación de homologación de tipo de componentes ferroviarios,y sistemas de verificación de equipos en alta mar.

Rendimiento de carga de precisión rentable

El JGX-1278D-370B consolida tres pilares de valor en un solo número de parte:

Rango de carga de precisión: Cada soporte soportaCarga estática de 5·120 kgcon una frecuencia natural de4 ̊7 HzLa curva de rigidez progresiva y no lineal (suave a una excitación de baja amplitud, rígida bajo choque de alta energía) proporciona un aislamiento eficaz de las vibraciones de aproximadamente 10 Hz a 2000 Hz.La amplificación de resonancia se limita ainferior a 2,5 veces la amplitud de entrada, protegiendo las cargas útiles sensibles durante los transitorios de arranque y apagado del equipo cuando la excitación atraviesa la frecuencia natural.

Durabilidad de todo el metal: funcionando de forma continua desde-70°C a +300°C, el aislante es resistente a los saleros (> 500 h por ASTM B117), a la inmersión total en combustible diesel y aceite hidráulico (72 h, sin cambios de propiedades) y a la exposición a los rayos UV (1000 h de arco de xenón,cero degradación (sin contenido orgánico para oxidar)Estas características lo hacen adecuado para operaciones mineras en el Ártico, instalaciones solares en el desierto, entornos marinos tropicales y sitios de telecomunicaciones a gran altitud.

Integración estandarizadaLa geometría simétrica de la barra permite el montaje vertical, horizontal o inclinado a 45° sin variación de rendimiento.No hay herramientas especializadas, no se requiere ajuste de campo, ni re-torsión periódica.

Paquete de documentación de conformidad

Aplicaciones industriales reguladas

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Para los proyectos que requieren paquetes completos de documentación de cumplimiento antes del envío, incluidos los expedientes de calificación de los proveedores preensamblados, póngase en contacto con nuestro equipo de garantía de calidad.Apoyamos rutinariamente la incorporación de clientes con documentación personalizada alineada con sus especificaciones de adquisición, con un tiempo de respuesta típico de 48 horas para los paquetes estándar.
