Aislador de vibraciones de cable de acero de alta amortiguación totalmente metálico JGX-1598D-657B para absorción de impactos industriales sin mantenimiento

Aislador de vibraciones de cable metálico JGX-1598D-657B

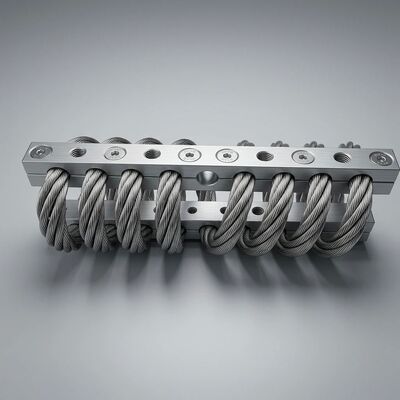

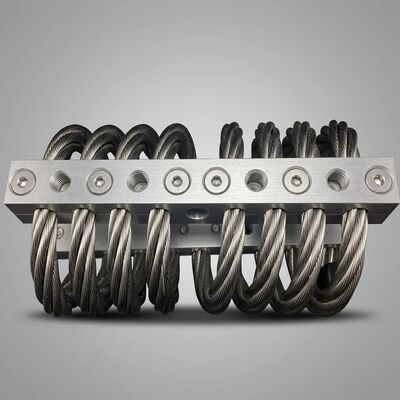

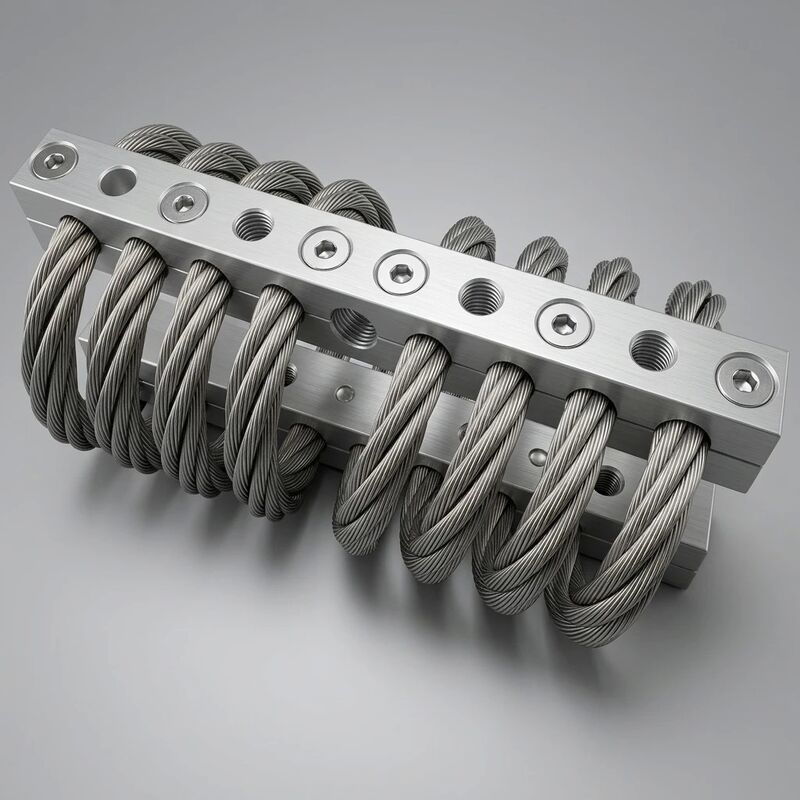

El JGX-1598D-657B pertenece a una clase de soluciones de aislamiento de vibraciones en las que cada elemento de carga y disipación de energía es metálico: cero caucho, cero inserciones de elastómero y cero juntas unidas. El mecanismo de aislamiento del núcleo es una hélice de cable de acero inoxidable AISI 316L trenzado de 8 bobinas, sujeta en ambos extremos mediante bloques de aleación de aluminio 6061-T6 mecanizados por CNC con tratamiento de superficie anodizado duro. Esta arquitectura totalmente metálica es la elección de ingeniería definitoria que lo separa de los soportes de caucho y los conjuntos de amortiguadores de resorte convencionales: no puede pudrirse en seco, no puede deslizarse bajo una compresión sostenida y no puede perder rigidez debido a un ataque químico o envejecimiento térmico.

Por qué la construcción totalmente metálica es importante para la confiabilidad a largo plazo

En un aislador elastomérico típico, el elemento de caucho es simultáneamente el resorte, el amortiguador y la conexión estructural. Cuando cualquiera de esas funciones se degrada (a través del craqueo del ozono, la expansión del aceite o la compresión), todo el sistema de aislamiento queda fuera de las especificaciones. El JGX-1598D-657B desacopla físicamente estos roles. La hélice del cable proporciona la fuerza elástica de recuperación (función de resorte) mediante la deformación geométrica de los cordones de acero individuales que se deslizan entre sí bajo carga. Esa fricción entre hilos es también el mecanismo principal de disipación de energía (función de amortiguación), lo que produce una relación de amortiguación constante entre 0,15 y 0,25 en toda la banda de frecuencia nominal. Los bloques de sujeción de aleación de aluminio sirven exclusivamente como interfaz estructural para el equipo y la base, sin participación en el circuito de amortiguación. Debido a que las tres funciones son manejadas por elementos físicos separados que operan dentro de sus envolventes de diseño lineal, el rendimiento permanece estable durante toda la vida útil proyectada de más de 20 años.

Operación sin mantenimiento: la economía de la ingeniería

El términociclo de vida libre de mantenimientono es una afirmación de marketing; es una consecuencia directa de la selección de materiales y la eliminación del modo de falla. Considere el libro de mantenimiento de un soporte vibratorio industrial típico durante 10 años:

• Soportes de goma: Inspeccione si hay grietas en la superficie cada 6 meses; reemplácelo a intervalos de 3 a 5 años debido a la deformación por compresión y la fragilidad por oxidación; Vuelva a apretar los pernos de montaje a medida que la goma se deslice y pierda precarga.
• Conjuntos de amortiguadores de resorte: engrase los cojinetes de pivote trimestralmente; inspeccionar mensualmente los sellos hidráulicos para detectar fugas; reemplace el líquido amortiguador cada 2-3 años; verificar la precarga de nitrógeno en unidades asistidas por gas.
• JGX-1598D-657B: Ninguna de las anteriores. No existen puntos de engrase. Ningún sello puede tener fugas. Ningún líquido requiere reemplazo. Los hilos del cable están protegidos por la capa pasiva electropulida; Las abrazaderas de aluminio anodizado resisten la corrosión galvánica incluso en atmósferas costeras y marinas. El torque del perno se mantiene porque ningún material viscoelástico se desliza entre las caras de sujeción.

Para un operador de flota con 200 soportes de aislamiento en una línea de producción, eliminar esta carga de mantenimiento se traduce en ahorros mensurables en horas de mano de obra de los técnicos, inventario de piezas de repuesto y tiempo de inactividad no planificado. La ventaja del costo total de propiedad (TCO) sobre las alternativas elastoméricas generalmente amortiza el diferencial de precio unitario dentro de los primeros 3 a 4 años de operación.

Mecanismo de alta amortiguación: la fricción entre hilos desmitificada

El JGX-1598D-657B logra sualta amortiguacióncaracterística (relación de amortiguación ζ = 0,15–0,25) a través de un fenómeno físico llamado amortiguación por fricción de Coulomb entre hilos de alambre adyacentes dentro de cada tendido de cable. Cuando la hélice se deforma bajo la entrada de una vibración externa, los cables individuales dentro del haz de hilos se deslizan microscópicamente contra sus vecinos. Esta fricción por deslizamiento convierte la energía cinética en calor en la interfaz de hebra a hebra, un mecanismo de disipación de energía puramente mecánico que no requiere fluido viscoso, polímero amortiguador de capa restringida ni absorbente de masa sintonizado.

Tres parámetros de diseño controlan la magnitud de la amortiguación:

1. Diámetro del alambre (6,0 mm): Una sección transversal de alambre más grande aumenta la presión de contacto entre hilos por unidad de deformación, elevando el umbral de fuerza de fricción de Coulomb antes de que se inicie el deslizamiento.
2. Número de bobinas (8 bobinas): Más bobinas aumentan la longitud total de contacto del hilo, proporcionando una mayor superficie agregada para el trabajo de fricción por ciclo.
3. Geometría de tendido de cordones: El ángulo de paso de la hélice y la dirección de colocación determinan el componente de fuerza normal en las interfaces de los cordones bajo cada modo de deformación (compresión, corte, balanceo).

El resultado práctico es una curva de rigidez no lineal: a pequeñas amplitudes de vibración, la fricción de Coulomb no se supera y el aislador se comporta como un resorte elástico con una rigidez relativamente alta y una baja disipación de energía. A medida que la amplitud aumenta más allá del umbral de deslizamiento, el deslizamiento entre hilos se activa progresivamente, la rigidez se suaviza y la amortiguación aumenta, protegiendo naturalmente el equipo aislado de eventos de impacto de gran desplazamiento sin ningún sistema de control activo.

Especificaciones técnicas (completas)

Dominios de aplicación (industriales y civiles)

• Paquetes de compresores industriales: Aísla los patines de compresores de tornillo rotativos y alternativos en refinerías, plantas químicas e instalaciones de procesamiento de gas donde las superficies calientes impiden los soportes elastoméricos.
• Grupos electrógenos diésel y gas: Proporciona aislamiento de 3 ejes para bastidores base de grupos electrógenos en centros de datos, hospitales y torres de telecomunicaciones remotas, manteniendo la alineación durante los transitorios de par de arranque.
• Patines de bombas industriales: Absorbe pulsaciones hidráulicas y vibraciones inducidas por cavitación en conjuntos de bombas multietapas de alta presión para estaciones de tratamiento de agua y deshidratación de minas.
• Equipos de climatización y refrigeración: Aísla grandes enfriadores centrífugos y unidades de tratamiento de aire en edificios comerciales, cumpliendo con las especificaciones de ruido estructural sin almohadillas resistentes que se deslicen con el tiempo.
• Soportes de cabina para vehículos todo terreno: Protege las cabinas de los operadores de excavadoras de construcción, cosechadoras agrícolas y arrastradores forestales de la exposición a vibraciones de todo el cuerpo durante turnos prolongados.
• Motores marinos y equipos de cubierta: Amortigua la vibración del motor de propulsión y el impacto de las olas en embarcaciones de transferencia de tripulación, arrastreros de pesca y embarcaciones de trabajo que operan en ambientes con niebla salina.
• Equipos de tracción ferroviaria: Aísla convertidores de tracción, bancos de resistencias de freno y unidades de potencia auxiliares montados debajo del bastidor en locomotoras eléctricas y diésel-eléctricas.

Pautas de instalación

El JGX-1598D-657B se monta a través de cuatro orificios pasantes de Ø10,5 mm dispuestos en un patrón rectangular en los bloques de sujeción superior e inferior. Se recomiendan pernos estándar de cabeza hexagonal M10 con arandelas planas y contratuercas de torque predominante. La geometría simétrica de la bobina permite la instalación en cualquier orientación y la velocidad progresiva del resorte elimina la necesidad de amortiguadores o topes de carrera en la dirección de compresión bajo cargas operativas normales. Para aplicaciones donde la carga estática se acerca al límite superior (500 kg), se recomienda distribuir la carga entre varias unidades en paralelo para mantener un margen de aislamiento adecuado bajo picos dinámicos.

Garantía de Calidad y Trazabilidad

Cada unidad JGX-1598D-657B se serializa individualmente con un identificador grabado con láser en la cara de la abrazadera de aluminio. Las pruebas de aceptación en fábrica incluyen conformidad dimensional, verificación de simetría de la bobina, verificación de la curva de carga-deflexión estática (tolerancia de ±5 %) e inspección del acabado de la superficie. Los certificados de material para el calentador de cable de acero AISI 316L y el lote de palanquilla 6061-T6 se archivan digitalmente y se pueden rastrear hasta cada número de serie. WNRLN mantiene procesos de fabricación certificados ISO 9001:2015 con trazabilidad completa del lote desde la recepción de la materia prima hasta el embalaje final.
