Aislador de vibraciones de cable de acero de varios ejes JGX-1598D-657B para protección de equipos certificados en entornos hostiles

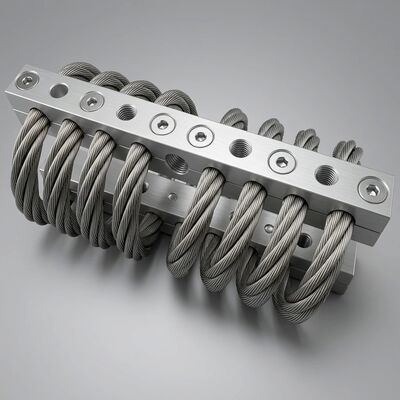

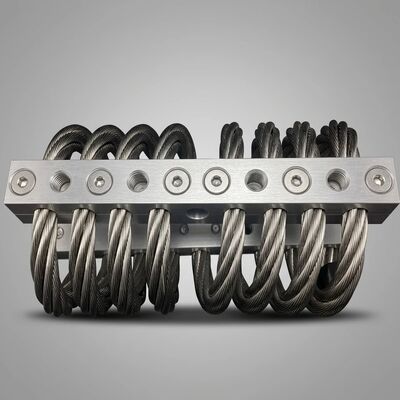

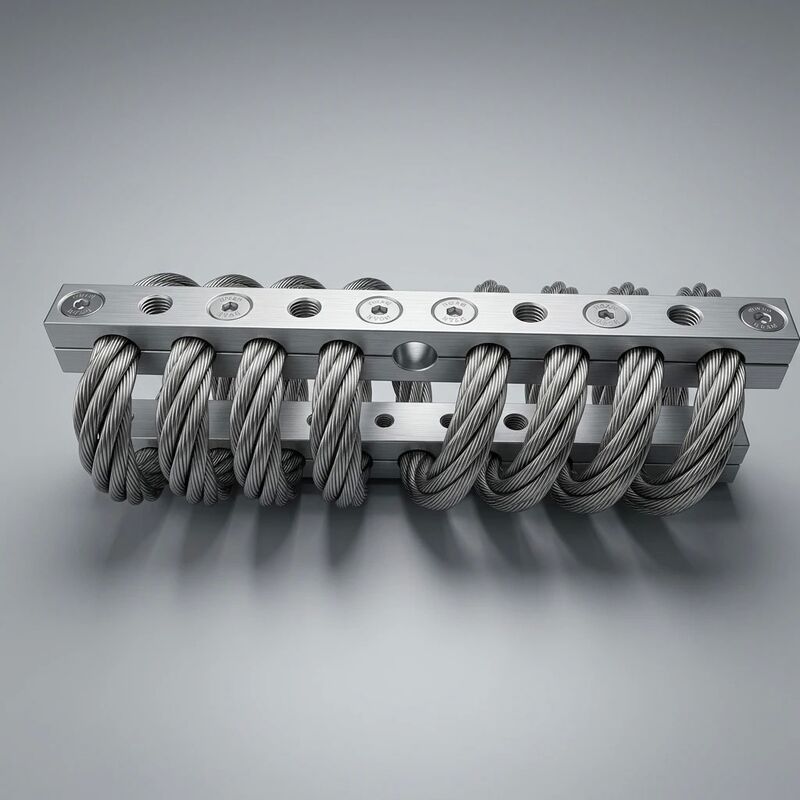

JGX-1598D-657B Aislador de vibración de cable de alambre de varios ejes

La mayoría de los productos de aislamiento vibratorio están diseñados y calificados para una sola dirección de carga primaria.Un deslizamiento de un generador en una plataforma en alta mar ve rodar por el movimiento de la olaUn motor de trituradora en una mina del desierto experimenta simultáneamente una descarga vertical por el impacto del mineral y una descarga lateral por la reacción del par de la cinta motriz.una unidad de bobina de ventilador en una planta química de entrepiso soporta tanto la vibración del suelo causada por la estructura como la oscilación inducida por el vientoLa instalación de aislantes separados para cada eje es costosa, poco eficiente en el espacio e introduce caminos de rigidez contradictorios.

El JGX-1598D-657B aborda esto con una sola hélice simétrica de cuerda de alambre de 8 bobinas que funciona como unabsorción de golpes de varios ejesElementos: las cargas de compresión, cizallamiento y rodadura son manejadas simultáneamente por la misma estructura física. No hay amortiguadores auxiliares. No hay marcos de montaje de varias etapas. Una unidad, tres ejes, protección continua.

Cómo funciona el aislamiento de varios ejes en una sola hélice

El secreto radica en la geometría helicoidal de la cuerda de alambre. Cuando un resorte de bobina se comprime, responde solo a la carga axial. Una barra de torsión responde solo a la entrada de rotación. Sin embargo, una hélice de cuerda de alambre,se somete a un modo de deformación acoplado: la compresión induce tanto un acortamiento axial como una ligera torsión de las hebras de cuerda individuales; el corte provoca la flexión del bucle de la hélice combinado con el deslizamiento entre las hebras;Las cargas de rodadura se distribuyen asimétricamente en el segmento del bucle, involucrando algunas hebras en tensión mientras otras entran en compresión.Este comportamiento mecánico acoplado significa que una sola unidad JGX-1598D-657B disipa la energía de las entradas de vibración que llegan desde cualquier dirección, no con tres mecanismos separados., pero con una respuesta estructural holística.

Para el ingeniero de diseño, esto simplifica la arquitectura del sistema de montaje.Cuando un enfoque tradicional pueda especificar cuatro aislantes verticales más dos snubbers laterales más un soporte de brazo de par (siete componentes), el mismo equipo puede protegerse a menudo con cuatro unidades JGX-1598D-657B en una disposición rectangular estándar,cada uno absorbiendo su parte proporcional de energía de vibración a lo largo de los tres ejes simultáneamente.

Certificación de medio ambiente hostil: qué significa y cómo se verifica

La designaciónCertificado para ambientes hostilesEl JGX-1598D-657B ha sido sometido a las siguientes evaluaciones de resistencia ambiental:

Estas pruebas confirman que el JGX-1598D-657B mantiene su rendimiento de amortiguación nominal, integridad estructural,y resistencia a la corrosión después de una exposición prolongada a condiciones que fragilizan los soportes de caucho en cuestión de semanas y el acero al carbono sin recubrimiento en cuestión de días.

Selección de materiales para atmósferas corrosivas

Cada material en el JGX-1598D-657B se elige para la compatibilidad galvánica en ambientes ricos en cloruro.que proporciona una resistencia a los agujeros muy superior a la del acero inoxidable estándar de grado 304 en presencia de clorurosLas abrazaderas de aluminio 6061-T6 reciben una capa anodizante dura de 25 μm que crea una barrera de óxido de aluminio aislante eléctricamente.evitar el acoplamiento galvánico entre la cuerda de acero inoxidable y el cuerpo de aluminio, incluso cuando el conjunto está constantemente mojado con salEl electropolishing de la cuerda de alambre elimina los contaminantes de hierro de la superficie introducidos durante el dibujo y el enrollamiento de alambre, mejorando aún más la estabilidad de la capa pasiva.El resultado neto es un aislante que se puede atornillar en un deslizamiento de equipo no cerrado en una cubierta abierta y funcionar durante años sin degradación relacionada con la corrosión.

Especificaciones técnicas completas

Escenarios de despliegue en el campo

• Plataformas de petróleo y gas en alta mar: Aisla los tramos de la bomba de proceso, los paquetes del compresor y los grupos electrógenos de emergencia en instalaciones de cubierta abierta en las que hay rociado continuo de agua salada, alta humedad,y el funcionamiento 24/7 sin tripulación hacen que el acceso de mantenimiento sea poco prácticoLa construcción IP67 evita la entrada de cloruro en el haz de las hebras, eliminando la corrosión oculta que afecta a los soportes convencionales en las atmósferas marinas.
• Operaciones mineras en desiertos y zonas áridas: Protege los motores de accionamiento de la trituradora, los marcos de pantalla vibrante y las carcasas de los rodamientos de la polea de la cabeza del transportador contra el choque combinado y la entrada de polvo abrasivo fino.y la ausencia de accesorios de grasa significa que no hay lubricante contaminado con partículas de sílice.
• Salas de máquinas de los buques marinos: Diminúa las vibraciones del motor de propulsión principal y de la caja de cambios en los buques de transporte de tripulación, los barcos piloto y los buques de carga costeros.El diseño totalmente metálico cumple los requisitos de seguridad contra incendios para los espacios de maquinaria donde los materiales elastoméricos combustibles están restringidos, y la resistencia a la saltrería garantiza la supervivencia en la humedad de la zona de la pila. (Cumple con el código FTP de la OMI para equipos marinos.)
• Estaciones de energía geotérmica y térmica: Aísla los tramos de lubricante de aceite de las turbinas de vapor, las bombas de alimentación de la caldera y las bombas de circulación de agua de refrigeración en las que las temperaturas ambientales cerca de las tuberías calientes superen el umbral de degradación de los aislantes de caucho de 80 °C.El JGX-1598D-657B funciona continuamente a 180 °C sin pérdida de propiedades mecánicas.
• Instalaciones de procesamiento industrial pesado: sirve para motores de agitación de reactores químicos, cestas de centrifugadoras y martillos sujetos a humos químicos agresivos (HCl, SO2,Amoniaco) donde el aislamiento metálico es la única opción viable para la fiabilidad a largo plazo.
• Instalaciones de telecomunicaciones y radares remotos: Aisla los generadores de respaldo y las unidades de HVAC de los equipos de refugio en las colinas y sitios costeros no tripulados con ventanas de acceso de mantenimiento limitadas,Cuando los costes de logística de reemplazo de componentes sean inferiores al precio unitario de cada montaje.

Metodología de selección y dimensionamiento

El tamaño correcto del JGX-1598D-657B requiere conocimiento de la masa del equipo soportado, la ubicación del centro de gravedad en relación con el plano de montaje,y las frecuencias de excitación de vibración dominantesComo regla general, la frecuencia natural del aislante bajo la carga estática aplicada debe ser inferior a 1/√2 (aproximadamente 0,001).707) por la frecuencia de excitación más baja para lograr un aislamiento efectivoPara un generador diésel de 1500 RPM (25 Hz), selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughLos ingenieros de aplicaciones de WNRLN proporcionan asistencia de dimensionamiento gratuita, incluidos cálculos de distribución de carga y recomendaciones de diseño de montaje de múltiples puntos, con cada consulta.

Trazabilidad y documentación

Cada JGX-1598D-657B lleva un número de serie único grabado con láser en el cuerpo de la abrazadera.Curva de ensayo de carga-deformaciónEste paquete de documentación apoya las auditorías de cumplimiento normativo, las inspecciones de seguros, las inspecciones de seguridad, las inspecciones de seguridad y las inspecciones de seguridad.y programas de recertificación de equipos sin requerir muestreo destructivo o desmontaje de campo.
