Aislador de vibración de cable de acero a prueba de fallas JGX-2228D-1250B para aplicaciones de amplio rango de carga Plug-and-Play

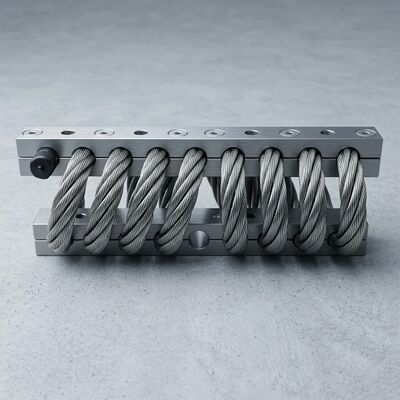

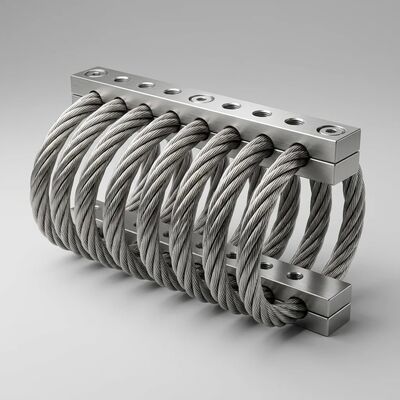

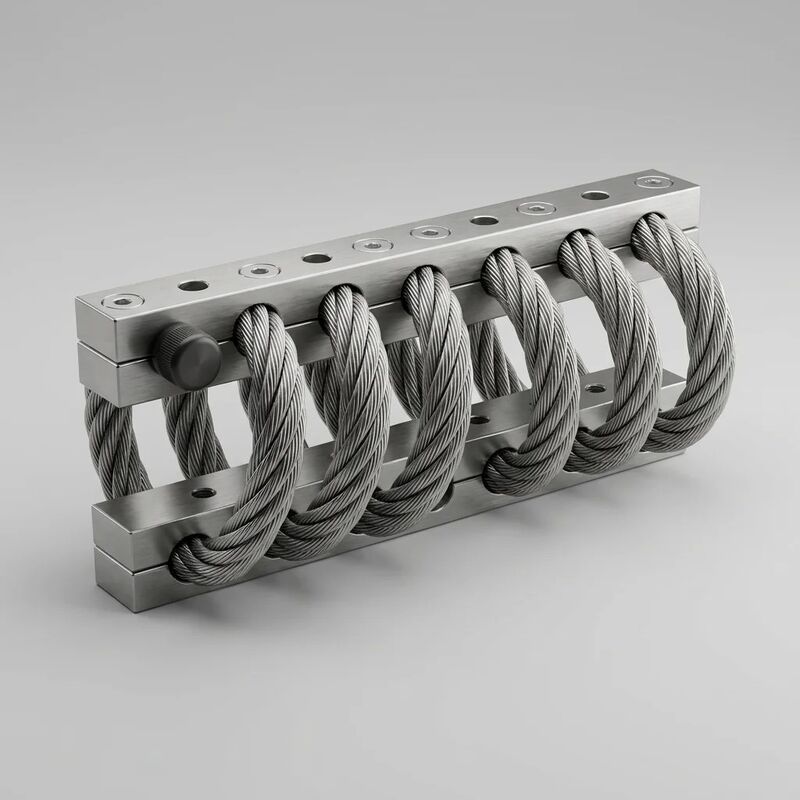

Aislador de vibraciones de cable de acero a prueba de fallas JGX-2228D-1250B

El tiempo de inactividad de los equipos industriales tiene dos causas fundamentales que los productos de aislamiento de vibraciones pueden prevenir o provocar. La primera es obvia: la vibración excesiva daña los cojinetes, agrieta las soldaduras y afloja los sujetadores. El segundo es más sutil: el propio soporte vibratorio se convierte en el punto de falla cuando los elastómeros se rompen, los pernos pierden la precarga a medida que la goma se arrastra o un soporte diseñado para una clase de peso se instala debajo de una máquina de una clase diferente. El JGX-2228D-1250B está diseñado para eliminar ambos modos de falla simultáneamente, a través de una arquitectura estructural a prueba de fallas que no puede rasgarse ni deslizarse y cubre un rango de carga de 12:1 con un solo número de pieza.

Ruta de carga a prueba de fallos: por qué no se puede separar

Cada soporte elastomérico convencional tiene una vulnerabilidad de diseño oculta: el elemento de caucho es simultáneamente el resorte, el amortiguador y la única conexión estructural entre el equipo y la base. La falla de la unión en la interfaz caucho-metal, provocada por ciclos térmicos, ataque de ozono o sobrecarga de tracción, corta la única ruta de carga. El equipo ya no está sujeto.

El JGX-2228D-1250B elimina esta arquitectura de falla de punto único a través de sudiseño estructural a prueba de fallos. La ruta de carga es: perno de montaje → bloque de abrazadera de aluminio 6061-T6 (superior) → hélice de cable de acero 316L de 10 bobinas → bloque de abrazadera de aluminio 6061-T6 (inferior) → perno de montaje → base. Cada elemento de esta cadena es metálico, está entrelazado mecánicamente y es incapaz de separarse porque no hay enlaces. La cuerda es capturada por una fuerza de sujeción circunferencial en todo su diámetro en ambos extremos; no puede salirse de las abrazaderas bajo ninguna carga de tracción que la cuerda misma pueda soportar.

Dentro de la propia hélice, la redundancia se distribuye entre 133 hilos de acero individuales (7 hilos * 19 hilos por hilo). Una fractura en cualquier cable (un evento extremadamente improbable dada la resistencia a la fatiga del material 316L) reduce el área de la sección transversal del cable en un 0,75 %. Los 132 cables restantes continúan soportando la carga estática y proporcionando amortiguación por fricción de Coulomb a través de sus interfaces de contacto intactas entre hilos. Este no es un factor de seguridad diseñado agregado a una arquitectura fundamentalmente vulnerable; es una propiedad inherente del cable trenzado: carga compartida entre cada filamento constituyente, sin ningún mecanismo para que se propague la falla de un solo filamento.

La consecuencia práctica: los operadores pueden especificar el JGX-2228D-1250B para equipos donde una falla de montaje crearía un incidente de seguridad o una interrupción de producción inaceptable, sin agregar restricciones secundarias, amortiguadores o pares de montaje redundantes. El aislador es su propio respaldo.

Instalación en 15 minutos: Plug-and-Play por diseño

Históricamente, la instalación de soportes vibratorios ha sido una tarea de precisión que requiere indicadores de cuadrante de alineación, cuñas y el criterio experimentado de un fabricante de molinos. El JGX-2228D-1250B redefine la instalación como unenchufar y usaroperación atornillada por cuatro razones:

1. Orificios de paso de gran tamaño: Los orificios pasantes de Ø12,5 mm en un perno M12 estándar proporcionan ±2 mm de tolerancia posicional lateral. No es necesario ubicar el soporte con precisión antes de comenzar con los pernos; colóquelo aproximadamente, deje caer los pernos y la holgura absorberá el error de posicionamiento.
2. No se requiere precompresión: A diferencia de los aisladores de resorte que deben precargarse a una altura de instalación específica (lo que requiere una medición de la compresión del resorte bajo carga estática), la curva de rigidez progresiva del JGX-2228D-1250B significa que el soporte se autonivela bajo el propio peso del equipo. Si una esquina se asienta 1,5 mm más abajo que otra debido a una base irregular, el diferencial de rigidez es lo suficientemente pequeño como para que la carga compartida entre los soportes se mantenga dentro de límites aceptables.
3. Caras mecanizadas en paralelo: Ambos bloques de abrazadera tienen superficies de montaje acabadas a máquina con una planitud de 0,05 mm. Pasar un perno a través del orificio y apretarlo a 80 N·m produce una precarga uniforme en toda la cara de la abrazadera sin cuñas, porque no hay espacio que cerrar ni capa flexible que comprimir de manera no uniforme.
4. Solo herramientas estándar: Pernos de cabeza hexagonal o de casquillo hexagonal M12, una llave dinamométrica calibrada y arandelas planas. Sin indicadores de cuadrante, sin galgas de espesores, sin equipo de pretensado hidráulico. Un técnico de mantenimiento con capacitación básica en herramientas manuales puede reemplazar un juego completo de soportes durante un período de turno programado.

El ahorro de tiempo es mensurable. Reemplazar cuatro soportes elastoméricos en un patín de compresor generalmente requiere: desatornillar los soportes viejos (10 min), limpiar las placas base corroídas (15 min), colocar y calzar soportes nuevos a nivel (45 min), atornillar y apretar (10 min), verificar la alineación (15 min), en total aproximadamente 95 minutos. El mismo patín con los soportes JGX-2228D-1250B: desatornillar los viejos (10 min), colocar los nuevos (5 min), atornillar y apretar (15 min), verificar (5 min): totaliza aproximadamente 35 minutos para cuatro soportes, menos de 10 minutos cada uno. En un entorno de producción donde el tiempo de inactividad cuesta entre 2000 y 5000 dólares por hora, la diferencia de 60 minutos por patín paga los soportes en el primer ciclo de reemplazo.

Un soporte, rango de carga de doce a uno

El JGX-2228D-1250Bamplio rango de capacidad de cargade 100 kg a 1200 kg no se logra ofreciendo múltiples opciones de índice de resorte. Es inherente a la curva de rigidez no lineal de la geometría del cable helicoidal. Con cargas ligeras (100 a 300 kg), las bobinas sufren una flexión principalmente elástica: baja rigidez, aproximadamente 45 a 90 N/mm. A medida que la carga aumenta hasta el rango medio (300 a 800 kg), la compactación del cordón dentro de cada bobina agrega un segundo componente de rigidez, elevando la tasa efectiva a aproximadamente 90 a 270 N/mm. Por encima de 800 kg, domina la rigidez geométrica de la hélice completamente compactada, produciendo el régimen de rigidez más alto de hasta 545 N/mm. El aislador se endurece progresivamente a medida que aumenta la carga, adaptando naturalmente su capacidad de fuerza al peso aplicado sin ningún mecanismo de ajuste.

Para un gerente de mantenimiento que supervisa 30 máquinas rotativas que van desde una bomba centrífuga de 250 kg hasta un compresor de tornillo de 2800 kg (4 soportes * 700 kg cada uno), el JGX-2228D-1250B cubre toda la flota con un solo número de pieza. Una línea de pedido de adquisiciones. Un conjunto de especificaciones de torque. Un procedimiento de instalación. La simplificación de la gestión de inventario, capacitación y repuestos genera ahorros operativos que se acumulan anualmente, independientemente del rendimiento del aislamiento de vibraciones en sí.

Especificaciones técnicas

Dominios de aplicación

• Estaciones compresoras industriales: Paquetes de compresores alternativos y de tornillo (de 200 a 3000 kg de peso total en patín) en plantas petroquímicas, instalaciones de procesamiento de gas y sistemas de refrigeración. El diseño de 10 bobinas maneja la firma de pulsación de baja frecuencia de las máquinas alternativas sin amplificación en los armónicos de velocidad de funcionamiento de 1* y 2*.
• Grupos electrógenos diésel y gas: Grupos electrógenos de reserva y de potencia principal de 50 kVA a 600 kVA, donde el amplio rango de carga elimina la necesidad de almacenar SKU de montaje separados para diferentes tamaños de bastidor de generador dentro de una flota de alquiler o servicio. El diseño de perno pasante proporciona una sujeción positiva para la restricción sísmica sin necesidad de hardware adicional.
• Patines de bombas industriales: Conjuntos de bombas centrífugas de múltiples etapas, de cavidad progresiva y de diafragma en aplicaciones de tratamiento de agua, deshidratación de minas y transferencia de productos químicos. La curva de rigidez progresiva se adapta a las fuerzas de reacción de empuje hidráulico que cambian la carga estática efectiva durante los transitorios de arranque y apagado de la bomba.
• Equipo de sala de máquinas marinas: Soportes flexibles para motores de propulsión, soportes para cajas de cambios y bases para generadores auxiliares en embarcaciones de trabajo, remolcadores y embarcaciones de transferencia de tripulación. La construcción totalmente de 316L con abrazaderas anodizadas duras resiste las picaduras por niebla salina y la corrosión galvánica en atmósferas de sala de máquinas sin recubrimientos protectores que requieran inspección y renovación.
• Soportes de cabina pesados ​​para uso fuera de carretera: Aislamiento de la cabina del operador en excavadoras de construcción, cargadoras de ruedas, topadoras y cosechadoras agrícolas donde los límites de exposición a vibraciones de todo el cuerpo están regulados por normas de salud ocupacional. La ruta de carga a prueba de fallos garantiza la retención de la cabina en caso de vuelco.
• Cimentaciones de ventiladores y sopladores industriales: Grandes ventiladores centrífugos y axiales (500 a 3000 kg) en hornos de cemento, sistemas de eliminación de polvo de acerías y plantas de tiro de centrales eléctricas. La rigidez progresiva maneja la carga impulsiva de eventos de sobretensión sin dañar la montura.

Economía de la simplificación del inventario

Una instalación industrial de tamaño mediano con 50 máquinas rotativas en 8 clases de peso normalmente almacena entre 4 y 7 números de piezas de soportes vibratorios diferentes. Cada SKU representa: una línea de pedido de adquisición con cantidades mínimas de pedido y plazos de entrega; una ubicación de estantería en el almacén; un requisito de capacitación para que el personal de mantenimiento sepa qué soporte se adapta a qué máquina; y el riesgo de una instalación incorrecta cuando se utiliza sin querer un soporte del contenedor equivocado.

La consolidación en el JGX-2228D-1250B en el rango de 100 a 1200 kg por soporte reduce el inventario de soportes a uno o dos SKU. Los ahorros directos en administración de compras, espacio de almacenamiento y riesgo de aplicación incorrecta son inmediatos. Los ahorros indirectos (al evitar la interrupción de la producción causada por descubrir que se instaló un soporte incorrecto durante una reparación del turno de noche) son más difíciles de cuantificar, pero son la razón por la que los ingenieros de confiabilidad estandarizan las soluciones de un solo proveedor.

Trazabilidad y Calidad

Cada JGX-2228D-1250B está serializado con láser en el cuerpo de la abrazadera de aluminio. El expediente de calidad, que incluye el certificado de calor 316L, el certificado de lote de palanquilla 6061-T6, el registro del proceso de anodizado, la curva de prueba de carga-deflexión del 100% y el registro de inspección dimensional, se archiva digitalmente y se puede recuperar por número de serie durante la vida útil del producto. Fabricación certificada ISO 9001:2015 con trazabilidad completa del lote de material desde la recepción de la materia prima hasta el embalaje final.
