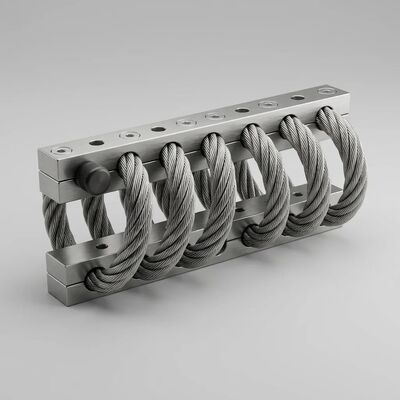

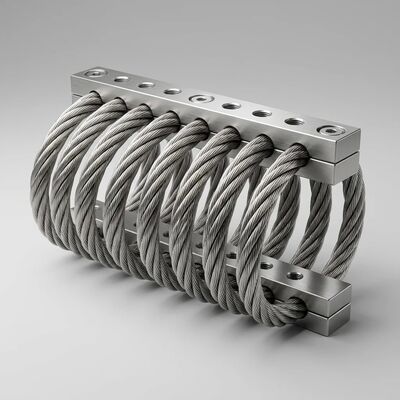

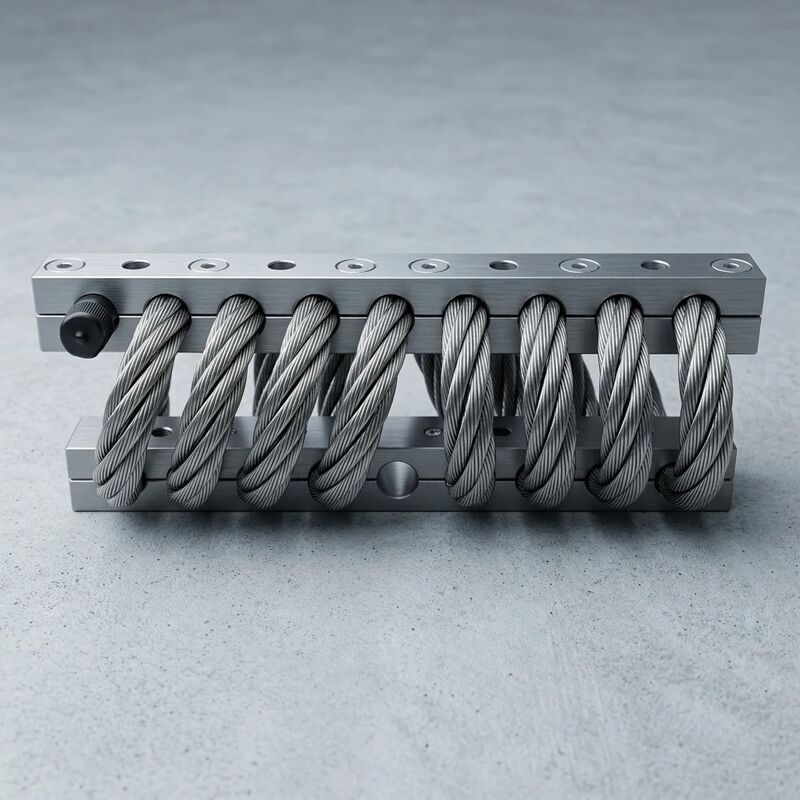

Aislador de cable de alambre de control de vibración a prueba de fallos JGX-2228D-1250B para gestión de deflexión de precisión

Aislador de cable de alambre de control de vibración a prueba de fallas JGX-2228D-1250B

En ingeniería de vibraciones, existe un equilibrio persistente entre el rendimiento de la amortiguación y la previsibilidad. Los amortiguadores hidráulicos ofrecen coeficientes de amortiguación altos y ajustables, pero introducen sellos de fluido que tienen fugas, una viscosidad que cambia con la temperatura y cavitación que crea discontinuidades de fuerza no lineales. Los soportes elastoméricos son simples y económicos, pero presentan una rigidez y una amortiguación que varían con el tiempo, la temperatura y el historial de deformación, lo que convierte la respuesta dinámica del sistema de aislamiento en un objetivo en movimiento. El JGX-2228D-1250B resuelve este compromiso anclando sucontrol de vibraciones a prueba de fallosen un mecanismo físico que es a la vez de alto rendimiento e inherentemente estable: la fricción de Coulomb entre alambres de acero.

El mecanismo de amortiguación: 133 interfaces de fricción en paralelo

El cable de 8,0 mm del JGX-2228D-1250B está construido como un torón de 7*19: siete haces, cada uno de los cuales contiene diecinueve alambres de acero AISI 316L individuales, para un total de 133 filamentos dentro de una sola sección transversal del cable. Cuando la hélice se deforma bajo una vibración externa, los cables adyacentes dentro de cada haz de hilos se deslizan uno contra el otro a escala microscópica. Este deslizamiento entre cables convierte la energía cinética (vibración) en calor mediante la fricción seca de Coulomb.

Características clave de este mecanismo de amortiguación:

• Redundancia distribuida: La fuerza de amortiguación se genera a través de 133 interfaces de contacto paralelas. Ninguna interfaz aporta más de aproximadamente el 0,75% de la capacidad total de amortiguación. La falla de cualquier cable individual (una estadística casi imposible dentro del límite de fatiga) reduce la amortiguación total en menos del 1%, preservando lacontrol de vibraciones a prueba de fallosfunción.
• Insensibilidad a la temperatura: El coeficiente de fricción del acero inoxidable 316L sobre sí mismo varía en menos del 10 % en el rango de funcionamiento de -40 °C a +180 °C. Por el contrario, la viscosidad del fluido amortiguador de silicona puede cambiar en un factor de 20 en el mismo tramo, lo que hace que un amortiguador de fluido esté sobreamortiguado en el arranque en frío y subamortiguado a la temperatura de funcionamiento.
• Dependencia de la amplitud (beneficioso): En amplitudes de vibración bajas (típicas del funcionamiento normal de maquinaria giratoria), el deslizamiento entre cables es mínimo y el aislador se comporta como un resorte predominantemente elástico con baja disipación de energía, preservando una alta eficiencia de aislamiento de transmisibilidad. A medida que aumenta la amplitud (eventos de choque, transitorios de arranque), el deslizamiento se activa progresivamente, aumentando la relación de amortiguación efectiva de aproximadamente 0,15 a 0,25 para absorber la mayor entrada de energía.
• Degradación cero con la edad: A diferencia de los polímeros viscoelásticos donde la red molecular de cadena larga se degrada mediante oxidación, escisión de la cadena y cambios de densidad de entrecruzamiento, la estructura metálica cristalina del acero 316L no evoluciona con el tiempo a temperaturas inferiores al umbral de recristalización (>500°C). El rendimiento de la amortiguación en el año 15 es, a todos los efectos prácticos, idéntico al rendimiento de la amortiguación en el día 1.

Deflexión de precisión: ±3% unidad a unidad, 100% probado

Control de deflexión de precisiónes la disciplina de ingeniería que garantiza que cuando se aplica una carga estática específica, el desplazamiento resultante sea predecible, no solo a partir de las ecuaciones de diseño, sino también de la unidad fabricada real en la mano del usuario. El JGX-2228D-1250B logra una variación de deflexión estática de unidad a unidad de ±3%, verificada en cada unidad antes de la serialización.

Por qué es importante esta tolerancia en sistemas de montaje multipunto:

Considere un patín de compresor de 2400 kg sostenido por cuatro soportes JGX-2228D-1250B, cada uno con una carga estática de 600 kg. Con esta carga, la deflexión estática nominal es de aproximadamente 12 mm. Con una tolerancia de ±3 %, la deflexión en el peor de los casos distribuida entre los cuatro soportes es de 11,64 mm a 12,36 mm, una diferencia de altura máxima entre soportes de 0,72 mm. En un espacio de montaje típico de 800 mm, esto produce una inclinación angular de aproximadamente 0,05°, que está dentro de la tolerancia de alineación de casi todos los acoplamientos de eje flexibles estándar (normalmente 0,25°-1,0° según el tipo de acoplamiento). El acoplamiento no es el factor limitante; los soportes son lo suficientemente precisos para preservar la alineación del acoplamiento sin necesidad de calzar.

Los procesos de fabricación que ofrecen esta consistencia:

• Bobinado de cable CNC: El control de tensión de circuito cerrado durante la formación de la hélice mantiene una geometría de bobina consistente dentro de una variación de paso de ±0,3 mm.
• Mecanizado de bloques de sujeción de precisión: Los bolsillos de captura de cuerda en los bloques de abrazadera 6061-T6 están mecanizados mediante CNC con una tolerancia dimensional de ±0,02 mm, lo que garantiza una presión de agarre circunferencial uniforme sobre la cuerda en ambos extremos.
• Verificación del 100% de la curva carga-deflexión: Cada unidad serializada se monta en un banco de pruebas servohidráulico calibrado y se somete a una rampa de carga de cero a 1300 kg mientras la deflexión se mide mediante un sensor de desplazamiento láser con una resolución de 0,01 mm. La curva resultante se compara digitalmente con la referencia maestra; las unidades que exceden la banda de deflexión de ±3% son automáticamente rechazadas y puestas en cuarentena para la investigación de la causa raíz.
• Control estadístico de procesos: Los datos de deflexión a nivel de lote se rastrean en gráficos de control. Los cambios en la deflexión media o los aumentos en la variación desencadenan ajustes del proceso previos a las especificaciones antes de que se produzcan unidades no conformes.

Rigidez en tres zonas: suave en crucero, rígida en impacto

La tasa de resorte estático del JGX-2228D-1250B no es un número único; es una curva con tres zonas distintas determinadas por el estado físico de la hélice del cable bajo carga progresiva:

Esta curva progresiva es la característica dinámica más valiosa del aislador. Durante el funcionamiento normal en la Zona I o II, la baja rigidez dinámica proporciona una alta eficiencia de aislamiento: más del 85 % de la energía de vibración se bloquea en frecuencias superiores a 1,4* la frecuencia natural. Cuando un evento de impacto o un par de arranque transitorio impulsa el soporte a la Zona III, el aumento repentino de la rigidez limita el desplazamiento a 22 mm como máximo sin contacto de metal con metal, fondo fluido o aplastamiento del elastómero. No hay amortiguadores externos que ajustar, ni espacios libres que configurar ni resortes suplementarios que ajustar. El único elemento helicoidal maneja todo el rango dinámico.

Datos de rendimiento dinámico

Especificaciones técnicas

Aplicaciones críticas para la precisión

• Centros de mecanizado CNC y rectificadoras: La precisión geométrica de la máquina herramienta depende de que la base mantenga el nivel dentro de segundos de arco. La tolerancia de deflexión del soporte de ±3 % garantiza que la bancada de la máquina no se incline progresivamente a medida que se asientan los soportes, preservando la precisión de posicionamiento volumétrico verificada durante las pruebas de aceptación en fábrica.
• Máquinas de medición de coordenadas (MMC): Los equipos de laboratorio de metrología con incertidumbre de medición submicrónica no pueden tolerar la desviación de la montura entre intervalos de calibración. La característica de cero deslizamiento del JGX-2228D-1250B totalmente metálico elimina el lento hundimiento progresivo (μm/mes) típico de los soportes elastoméricos bajo carga estática continua, preservando la calibración espacial de la CMM sin necesidad de volver a calzar.
• Máquinas equilibradoras de precisión: El equilibrio dinámico de rotores de turbinas, cigüeñales y husillos de alta velocidad requiere que la propia máquina equilibradora esté aislada de las vibraciones del suelo mientras permanece en una posición rígida. La curva de rigidez progresiva proporciona aislamiento durante la fase de medición del equilibrio (entrada de baja amplitud) al tiempo que resiste el desplazamiento de las fuerzas de desequilibrio del rotor durante el giro.
• Herramientas de inspección y litografía de semiconductores: Los sistemas paso a paso de obleas y los sistemas de inspección por haz de electrones en fábricas de semiconductores funcionan con tolerancias de posicionamiento medidas en nanómetros. La construcción totalmente metálica elimina la desgasificación de plastificantes y compuestos orgánicos volátiles (COV) de los soportes elastoméricos que pueden condensarse en superficies ópticas, mientras que la tolerancia de deflexión de precisión preserva la alineación de la herramienta con el subsuelo aislado de vibraciones de la instalación.
• Interferómetro láser y mesas ópticas: Los experimentos ópticos de calidad de investigación con campañas de medición de varios días requieren monturas que no se desvíen durante el experimento. La arquitectura totalmente metálica y sin deslizamiento del JGX-2228D-1250B elimina el lento cambio de altura que desalinearía progresivamente las trayectorias del haz durante horas o días.
• Maquinaria de embalaje e impresión de alta velocidad: Las imprentas flexográficas y las máquinas estuchadoras de ciclo alto generan golpes repetitivos a entre 200 y 600 ciclos por minuto. La clasificación de fatiga de 2 millones de ciclos con carga nominal garantiza intervalos de servicio medidos en años, no en meses, en entornos de producción continua de 3 turnos.

La relación de rigidez dinámica-estática: por qué es importante 1,1-1,3

La mayoría de los aisladores elastoméricos tienen una relación de rigidez dinámica a estática de 1,5 a 2,5, lo que significa que el soporte es entre un 50 y un 150 % más rígido bajo vibración que bajo carga estática. Esto complica el diseño del sistema de aislamiento porque la frecuencia natural durante la operación (que determina la efectividad del aislamiento) es mayor de lo que predice el simple cálculo estático. La relación del JGX-2228D-1250B de 1,1 a 1,3 se encuentra entre las más bajas que se pueden lograr sin control activo, porque la fricción de Coulomb entre superficies metálicas muestra mucha menos sensibilidad a la tasa de deformación que la deformación viscoelástica de los polímeros de caucho. Cuando un ingeniero calcula la frecuencia natural a partir de la curva de carga-deflexión estática, la frecuencia natural de operación estará dentro de aproximadamente el 5 al 15 % del valor previsto, un punto de partida preciso en lugar de una estimación aproximada.

Paquete de documentación de fábrica

Cada JGX-2228D-1250B se suministra con su curva de prueba de carga-deflexión individual (digital o impresa, según la preferencia del cliente), el certificado de calor 316L según EN 10204 3.1, el certificado de palanquilla 6061-T6 y el registro del lote de anodizado. Todos los documentos están codificados con el número de serie grabado con láser en el cuerpo de la abrazadera. Este conjunto de documentación respalda las auditorías de cumplimiento normativo, la inspección entrante de clientes y los programas de calificación de equipos en industrias que incluyen procesos de aprobación de sociedades de clasificación marítima, petróleo y gas y generación de energía.
