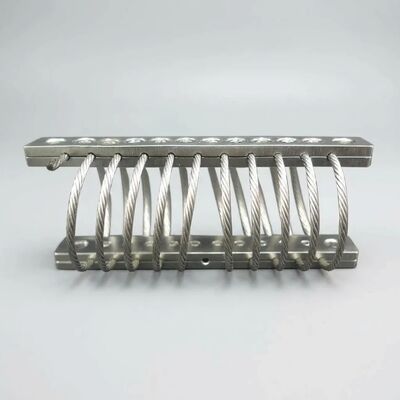

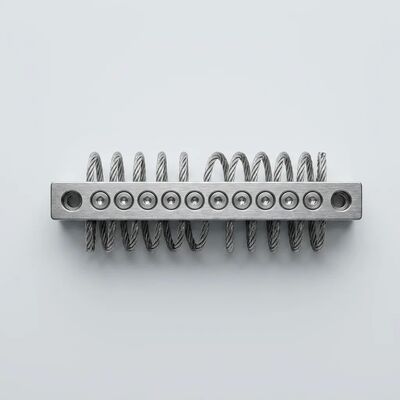

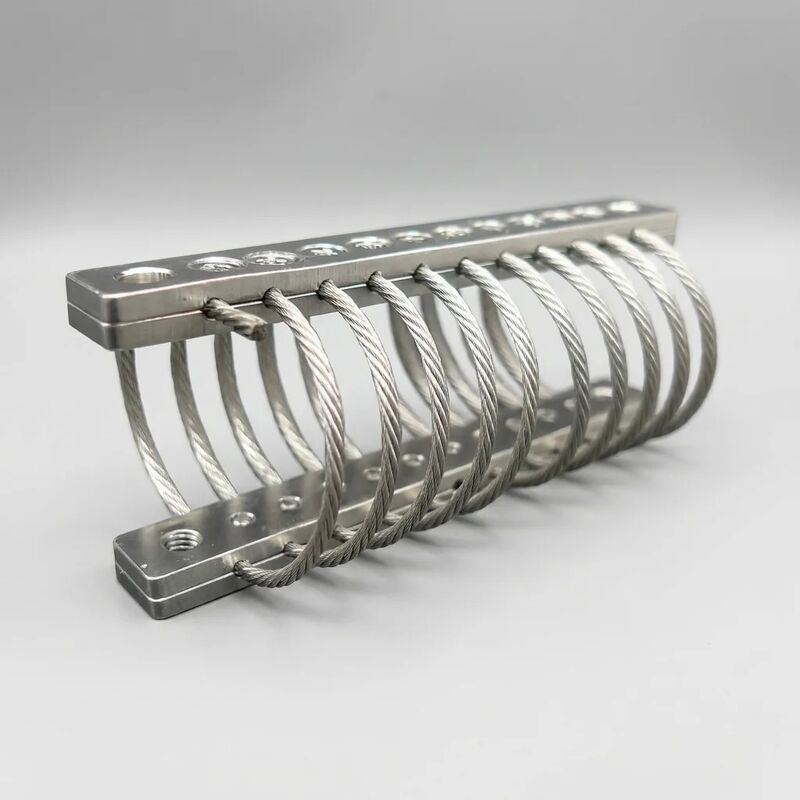

JGX-0160D-4.8A Aislador de vibración de cuerda de alambre

Cuando los aisladores estándar no son suficientes

En entornos donde el rocío de sal corroe las superficies metálicas en cuestión de meses, donde las temperaturas ambientales oscilan entre 80°C entre el día y la noche,y cuando la accesibilidad del equipo hace que el mantenimiento de rutina sea poco práctico El.Las condiciones de los requisitos de seguridad de los equipos de ensayo deberán ser las siguientes:El aislador de vibración de cuerda de alambre está diseñado específicamente para estas condiciones, combinandoaislamiento de vibración multidireccional en todos los ejescon unavida útil prolongada sin mantenimientoEn su núcleo: una hélice de 6 bobinas de cable de acero inoxidable 304 polido con electrólisis de 4,8 mm, destinada a una carga estática de 160 kg,funcionamiento fiable desde -40°C hasta +120°C.

Resistencia ambiental: diseñada para durar

Espray de sal y atmósfera marina

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachEn pruebas independientes de salinidad según ASTM B117, el cable de alambre SS304 electropolinizado excede1,000 horasde exposición sin agujeros ni degradación estructural, por lo que el JGX-0160D-4.8A es adecuado para:

• Puertas de equipos de plataformas en alta mar (bombas, generadores, compresores)
• Instalaciones industriales costeras situadas a menos de 5 km de la costa
• Espacios de maquinaria de los buques comerciales (montajes de motores, equipos auxiliares)
• Infraestructuras portuarias y portuarias (transportadores, grúas eléctricas)

Extremos de temperatura sin variación de rendimiento

La ausencia de elementos elastoméricos significa que el JGX-0160D-4.8A no experimenta el endurecimiento de transición de vidrio que hace que los aislantes de caucho sean ineficaces a menos de -20 °C,ni el ablandamiento térmico que provoca una caída por encima de 70 °CEs...la variación de rigidez en el rango completo de -40°C a +120°C es inferior al 5%Esta estabilidad es esencial para los equipos instalados en instalaciones árticas sin calefacción, instalaciones al aire libre en Oriente Medio,o compartimientos del motor en los que las temperaturas ambientales superen habitualmente los 90 °C.

Humedad, lavado y exposición a productos químicos

Más allá de los entornos marinos, la construcción de SS304 electrolibrada resiste la alta humedad continua de las instalaciones tropicales,los productos químicos de limpieza agresivos utilizados en los ciclos de lavado de los procesadores de alimentosA diferencia de las superficies pintadas que atrapan la humedad en micro grietas, las superficies pintadas no son tan ácidas como las superficies pintadas.el acabado electropolinizado elimina la porosidad de la superficie y reduce la superficie efectiva disponible para la adhesión de contaminantes en más del 80% en comparación con el acero inoxidable mecanizado.

Por qué el JGX-0160D-4.8A sobresale en instalaciones remotas e inaccesibles

Cero mantenimiento programado Verificado por diseño

En el caso de los equipos instalados en plataformas marinas, estaciones de bombeo remotas o estructuras elevadas en las que una visita de mantenimiento implique el acceso a la grúa, los permisos de seguridad y los tiempos de inactividad de la producción,El valor económico de un aislador libre de mantenimiento no puede exagerarse.El JGX-0160D-4.8A tieneno hay componentes de consumo: no hay elemento de caucho que reemplazar, no hay fluido para recargar, no hay resorte para volver a tensar, y no hay unión unida para inspeccionar para la separación.10 millones de ciclos de cargaLa producción de equipos industriales en el mercado de la Unión sigue siendo inferior al 5% del valor de referencia tal y como se fabrica ¥ efectivamente un componente durante toda su vida útil.

Protección en todos los ejes para entornos dinámicos multidireccionales

Plataformas en alta mar, buques comerciales,y equipos móviles experimentan vibraciones que son inherentemente multidireccionales La geometría de la cuerda de alambre JGX-0160D-4.8A proporciona una carga original de la misma.aislamiento multidireccional en todos los ejesen un solo soporte compacto, absorbiendo energía simultáneamente en los modos de compresión, cizallamiento y rodamiento.Esto elimina la complejidad de la ingeniería de especificar y orientar múltiples aisladores de un solo eje para cada grado de libertad.

Rendimiento constante bajo cargas variables

Los ambientes de vibración rara vez son estáticos. Una bomba que funcione sin problemas con el flujo de diseño puede cavitarse en condiciones de bajo flujo;un compresor que está equilibrado a plena carga puede generar diferentes armónicos durante el arranqueLa combinación de amortiguación de Coulomb dependiente de la amplitud y amortiguación histérica independiente de la frecuencia del JGX-0160D-4.8A proporcionaaislamiento de banda ancha que se adapta a las condiciones cambiantessin necesidad de ajuste o ajuste manual ∙ una ventaja significativa para equipos que operan en una gama de velocidades, cargas o condiciones de proceso.

Especificaciones técnicas

Guía de aplicaciones por industria

Petróleo y gas en alta mar

En las plataformas de producción en alta mar y los buques FPSO, el tiempo de actividad del equipo afecta directamente a los ingresos.y secadores de aire de instrumentos en los que la atmósfera llena de sal y el funcionamiento las 24 horas del día y las 7 días de la semana requieren soluciones de aislamiento que no se degraden entre los apagones programados.El diseño libre de mantenimiento es particularmente valioso para equipos situados en cubiertas inferiores o en espacios confinados donde el acceso para el reemplazo del aislante requeriría una preparación y un tiempo de inactividad significativos..

Marina comercial

Para buques de carga, transbordadores de pasajeros, remolcadores y embarcaciones de servicio, el JGX-0160D-4.8A proporciona aislamiento de vibraciones para el equipo auxiliar del motor principal, unidades de enfriamiento HVAC, bombas de incendios de emergencia,con una capacidad de transmisión superior a 50 W. La característica de aislamiento de todos los ejes aborda el entorno de movimiento combinado de inclinación de rodadura y fuerza única para los equipos montados en buques,mientras que la construcción de SS304 electrolibrada resiste la humedad persistente y la exposición ocasional al agua salada de las instalaciones de la sala de máquinas y de la cubierta.

Infraestructuras costeras

Las plantas de desalinización, las terminales de GNL, las centrales eléctricas de grúas portuarias y las instalaciones de tratamiento de aguas residuales costeras operan en atmósferas donde las tasas de deposición de cloruro pueden superar los 50 mg/m2 por día.El JGX-0160D-4La superficie electropolida de.8A minimiza la adhesión de cloruro y elimina los sitios de iniciación de micro-pitting que aceleran la corrosión en soportes de acero inoxidable estándar o acero carbono recubierto.

Procesamiento de alimentos y bebidas

El acabado electrolibrado no sólo resiste la corrosión, sino que proporciona una superficie higiénica libre de micro grietas donde las bacterias podrían albergarse, haciendo que el JGX-0160D-4.8A sea adecuado para bombas, transportadores,y equipos de mezcla en instalaciones sometidas a lavado frecuente a alta presión con productos químicos de limpiezaLa ausencia de elementos de caucho también elimina las preocupaciones sobre las partículas de elastómeros que contaminan las áreas de producción.

Instalaciones remotas y desatendidas

Las estaciones de bombeo, los refugios de equipos de telecomunicaciones y las estaciones de vigilancia en lugares remotos tienen un desafío común:el coste de una visita de mantenimiento a menudo excede el coste del componente que se está reparandoLa vida útil sin mantenimiento verificada del JGX-0160D-4.8A lo convierte en la especificación predeterminada para el aislamiento de vibraciones en instalaciones donde el técnico cualificado más cercano está a horas o días de distancia.

Comparación del coste total de propiedad

Cuando se evalúan soluciones de aislamiento de vibraciones, el coste de adquisición es sólo el punto de partida.

• Las demás:Costo inicial: bajo. Intervalo de reemplazo esperado: 3 5 años debido al conjunto de oxidación y compresión. Más de 10 años: 2 3 ciclos de reemplazo más mano de obra y tiempo de inactividad. Costo total:Por lo general, el coste inicial de montaje es de 3 ‰ 5 *.
• Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinasCosto inicial: moderado. Reemplazo de almohadilla cada 3 ̊5 años, además de inspección periódica de resorte y posible retención de tensión. Requiere snubbers laterales para aplicaciones multidireccionales, agregando complejidad.
• JGX-0160D-4.8A aislador de cableado:No hay ciclo de reemplazo, no hay inspección más allá del mantenimiento del equipo estándar, no hay obstáculos o restricciones auxiliares.

Guía de selección e instalación

Para especificar el número correcto de aisladores JGX-0160D-4.8A para su aplicación:

1. Calcular el peso total apoyadoincluido el equipo, el marco de montaje y cualquier carga de tuberías/conductos conectados.
2. Dividido por 160 kg(carga estática nominal por aislante) para determinar el número mínimo de montajes.
3. Se aplicará un factor de servicio de 1,5 ̊2.0en el caso de los equipos dinámicos (bombas, compresores, motores) o 1,2 ∼1,5 en el caso de los equipos estáticos (gabinetes de control, transformadores).
4. Enredados.a un número par y se distribuyen simétricamente bajo la base del equipo.

Para un rendimiento óptimo del aislamiento, asegúrese de que la superficie de montaje sea plana, rígida y limpia.Evitar el exceso de torsión ∙ el aislante debe estar firmemente unido sin comprimir el elemento de cuerda de alambre en reposo.

Póngase en contacto con nuestro equipo de ingeniería de aplicaciones para asistencia de selección específica del proyecto, solicitudes de configuración personalizadas o precios de RFQ de gran volumen.
