Aislador de vibraciones de cable metálico JGX-0240D-7.7A: guía de adquisición e integración

Introducción

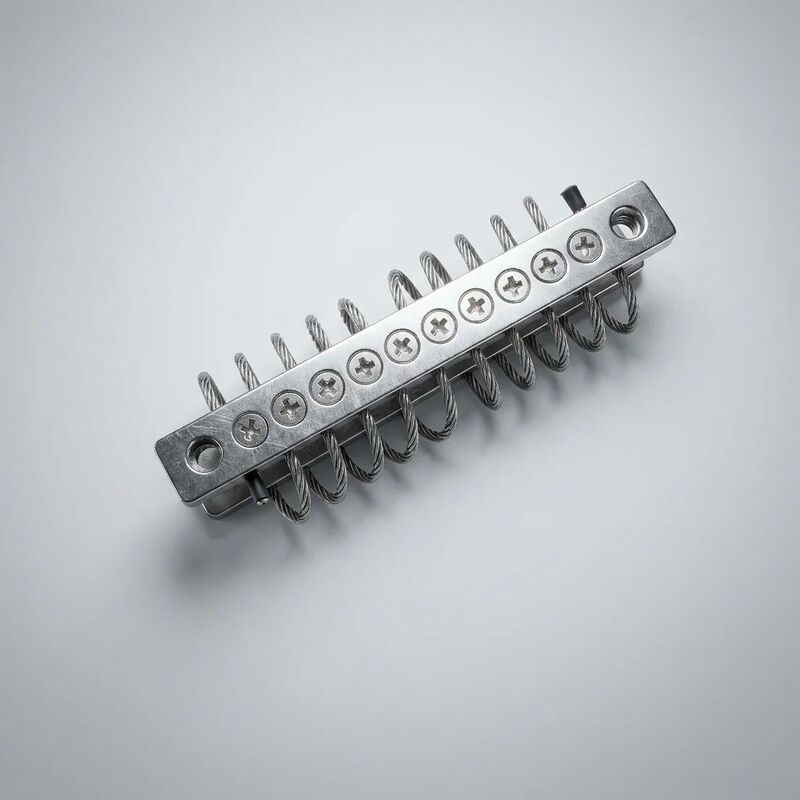

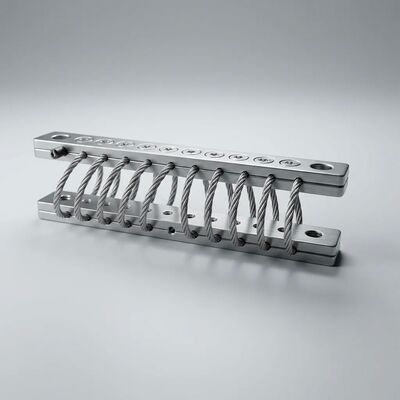

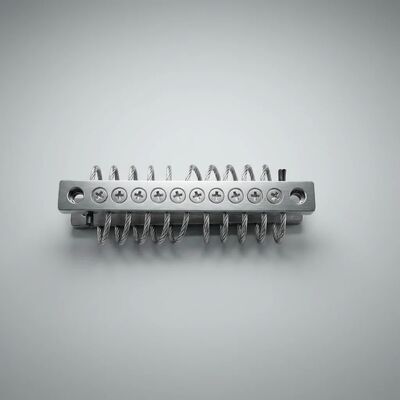

Seleccionar un aislador de vibraciones implica más que igualar una clasificación de carga. La decisión de adquisición completa abarca la compatibilidad dimensional, los requisitos de la interfaz de montaje, el plazo de entrega, la documentación reglamentaria, la mano de obra de instalación y el costo total del ciclo de vida. Esta guía proporciona la información completa necesaria para especificar, ordenar, integrar y mantener elJGX-0240D-7.7A— un aislador de cable de acero inoxidable 304 de 7,7 mm y 8 bobinas con capacidad para 240 kg por soporte, sostenido porDiseño modular escalable y entrega rápida.De stock preconfigurado.

Identificación del producto y referencia para realizar pedidos

Especificaciones físicas y datos dimensionales

Especificaciones de rendimiento

Plataforma modular escalable: configure sus especificaciones

El JGX-0240D-7.7A es parte de una plataforma modular donde el elemento de amortiguación central (cable de acero SS304 de 8 bobinas y 7,7 mm) se combina con configuraciones y acabados de montaje seleccionables. Esta arquitectura permiteentrega rápida desde subcomponentes almacenados— la mayoría de las configuraciones estándar se envían en un plazo de 3 a 5 días hábiles.

Opciones de configuración de montaje

• Base a base (estándar):Dos placas de montaje idénticas: una unida al marco de la base del equipo y otra a los cimientos o estructura de soporte. Esta es la configuración predeterminada para el aislamiento de equipos industriales generales.
• De base a equipo:Una placa se monta en el marco del equipo; la otra placa se reemplaza con una interfaz atornillable directa para aplicaciones donde el aislador se ubica entre el pie del equipo y un soporte específico de la máquina.
• Orientación personalizada:Para instalaciones donde la entrada de vibración principal no está alineada con la gravedad (equipos en ángulo, maquinaria montada en la pared), comuníquese con nuestro equipo de ingeniería con su geometría de montaje para una revisión de la configuración.

Selección de acabado superficial

• Electropulido (Estándar):Recomendado para la mayoría de aplicaciones. Proporciona una superficie limpia y lisa con mayor resistencia a la corrosión y menor adhesión de contaminantes. Adecuado para entornos marinos, de procesamiento de alimentos, farmacéuticos e industriales en general.
• Pasivado (Opcional):Tratamiento de pasivación química adicional para maximizar la capa pasiva de óxido de cromo. Recomendado para aplicaciones de pureza ultra alta o entornos con exposición continua a agentes de limpieza químicos agresivos.
• Óxido negro (opcional):Acabado estético para aplicaciones donde se desea la integración visual con equipos de colores oscuros. Nota: este es un tratamiento cosmético y no mejora la resistencia a la corrosión; no recomendado para instalaciones marinas o al aire libre.

Paquete de documentación regulatoria

La siguiente documentación está disponible para respaldar la adquisición, la integración y el cumplimiento normativo:

Entrega y logística

Hoja de trabajo de selección

Utilice la siguiente hoja de trabajo para confirmar que el JGX-0240D-7.7A sea la especificación correcta para su aplicación:

1. Peso total del equipo:_____ kg (incluya todos los componentes conectados permanentemente: tuberías, cableado, plataformas de acceso, inventario de fluidos)
2. Número de puntos de montaje:_____ (normalmente 4 o 6 para bases de equipos rectangulares)
3. Carga por aislador:Línea 1 ÷ Línea 2 = _____ kg/montaje
4. Controlar:¿El valor de la Línea 3 está entre 96 kg y 192 kg? □ Sí (óptimo) □ No (considere un modelo diferente o ajuste el número de montajes)
5. Frecuencia(s) de vibración dominante:_____ Hz (si se desconoce, indique las RPM del equipo y el número de polos del motor)
6. Controlar:¿La frecuencia dominante está por encima de 20 Hz? □ Sí (región de aislamiento, excelente rendimiento) □ 10–20 Hz (región de transición, verificar con ingeniería de aplicaciones) □ Por debajo de 10 Hz (casi resonancia; evaluar cuidadosamente)
7. Ambiente:□ Controlado en interiores □ Industrial en interiores □ Protegido en exteriores □ Expuesto en exteriores □ Marino/costero □ Lavable □ Alta temperatura (por encima de 80 °C) □ Baja temperatura (por debajo de -20 °C)
8. Selección de acabado superficial:Basado en Línea 7 → □ Electropulido □ Pasivado

Lista de verificación de instalación

• □ Verifique que la superficie de montaje sea plana ≤ 0,5 mm a lo largo de la huella del aislador
• □ Limpie las superficies de montaje: elimine la pintura, las incrustaciones y las salpicaduras de soldadura en los puntos de contacto de los pernos.
• □ Coloque los aisladores simétricamente debajo de la base del equipo; la distribución equitativa de la carga es fundamental
• □ Inserte pernos de acero inoxidable M12 (mínimo A2-70) con arandelas planas debajo de la cabeza y la tuerca.
• □ NO sustituya sujetadores de acero al carbono; se requiere compatibilidad galvánica
• □ Apriete en patrón diagonal a 45–55 N·m (hilos secos)
• □ Verifique que todas las bobinas de cable tengan un espacio libre de ≥ 25 mm en todas las direcciones después de apretar
• □ Verifique que las tuberías, conductos y conductos conectados incluyan secciones flexibles para evitar puentes en la ruta de carga.
• □ Mida y registre la deflexión estática en cada montaje; la variación debe estar dentro de ±2 mm en todos los aisladores.
• □ Conserve los registros de instalación, incluidos los valores de torsión y las mediciones de deflexión, para el archivo de garantía.

Comparación de costos del ciclo de vida

La evaluación del aislamiento de vibraciones basándose únicamente en el precio de compra conduce sistemáticamente a un coste total más elevado. Considere este ciclo de vida representativo del equipo de 15 años:

El JGX-0240D-7.7A normalmente alcanza la paridad de costos con los soportes de goma dentro del primer ciclo de reemplazo (3 a 5 años) y ofrece ahorros netos a partir de entonces. Para instalaciones remotas, en alta mar o inaccesibles donde una sola visita de mantenimiento cuesta más que el propio aislador, el argumento económico es decisivo desde el primer día.

Contacto y pedidos

Para solicitar una cotización formal, solicitar muestras para su evaluación o analizar una configuración personalizada:

• Órdenes estándar:Especifique modelo JGX-0240D-7.7A, cantidad, acabado superficial y dirección de entrega. Las configuraciones estándar se envían dentro de 3 a 5 días hábiles a partir de la confirmación del pedido.
• Consultas técnicas:Proporcione el peso del equipo, el número de puntos de montaje, las frecuencias de vibración dominantes y el entorno operativo para recomendaciones específicas de la aplicación.
• Programas OEM y de volumen:Comuníquese con nuestro equipo de ventas para conocer niveles de precios por volumen, acuerdos de entrega programada y opciones de inventario administrado por el proveedor.
• Muestras:Muestras de evaluación disponibles para proyectos calificados: solicítelas con los detalles de su solicitud para un procesamiento rápido.
