Aislador de vibración de la cuerda de alambre
Created with Pixso.

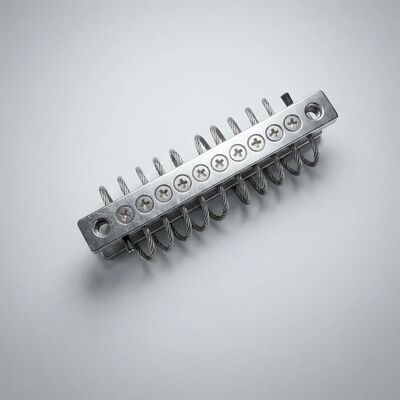

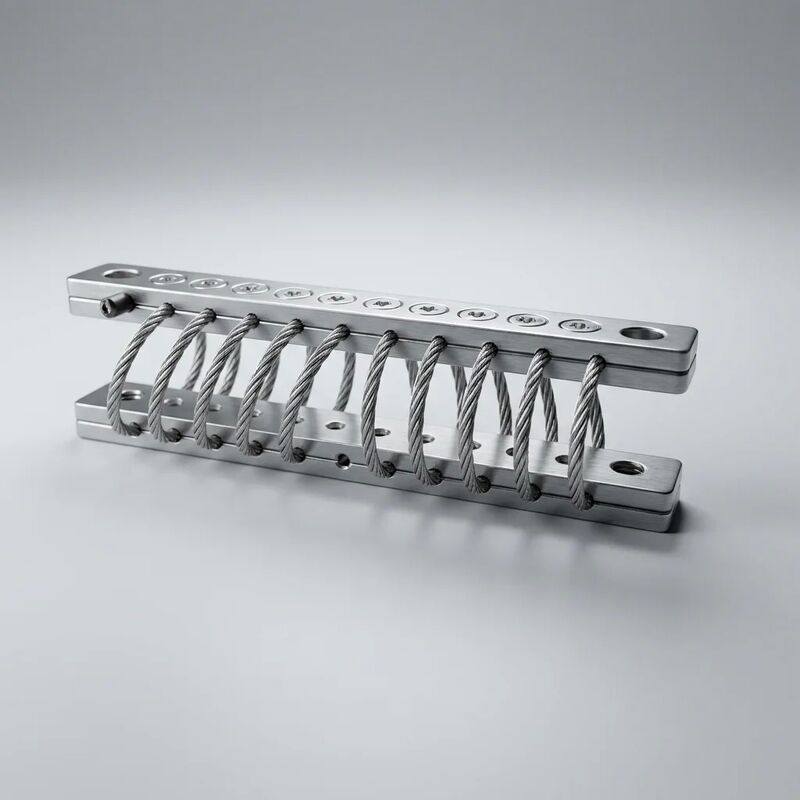

Aislador de vibración de cable de JGX-0240D-7.7A Estructura de deslizamiento cero Amortiguación de frecuencia de banda ancha Montaje de acero inoxidable

Aislador de vibración de cable de JGX-0240D-7.7A Estructura de deslizamiento cero Amortiguación de frecuencia de banda ancha Montaje de acero inoxidable

Nombre De La Marca: Hoan
Número De Modelo: Se aplicarán las siguientes medidas:
Cantidad Mínima De Pedido: 10 piezas
Condiciones De Pago: LC, D/A, D/P, T/T, Unión Occidental
Información detallada
Lugar de origen:
Shaanxi, China
Certificación:
ISO 9001:2015
Diámetro de la cuerda:
7.7 mm
Material:
acero inoxidable 304
Construcción de alambre:
7×19
Número de bobinas:
8
Carga estática máxima:
240 kg
Montaje de la configuración:
Base a base / Base a equipo
Temperatura de funcionamiento:
-40 ° C a +120 ° C
Tratamiento superficial:
Las demás partidas
Humedecer el tipo:
Fricción + Histéresis
Resaltar:

Estructura sin deslizamiento Diseño de rigidez estable

,

Desempeño de aislamiento de amortiguación de frecuencia de banda ancha

,

Estricto cumplimiento de las normas de la industria marina

Descripción del producto

JGX-0240D-7.7A Aislador de vibración de cuerda de alambre

Resumen del producto

ElSe aplicarán las siguientes medidas:es un aislador de vibración de cuerda de alambre de uso pesado diseñado para equipos industriales que requierenrigidez estable a largo plazoyControl de vibración de banda anchaEn su núcleo se encuentra una hélice de 8 bobinas formada por una cuerda de acero inoxidable 304 de 7,7 mm de diámetro en una configuración de 7*19 hebras, electropolinizada para su resistencia a la corrosión.240 kg de carga estática por montajecon una capacidad máxima de entrada de choque de 40 g. Su característica distintiva es undiseño estructural de deslizamiento cero— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceEste documento de referencia presenta los datos completos de ingeniería para especificación, integración y verificación del rendimiento.

Datos dimensionales y físicos

Propiedades físicas
Dimensiones generales (L * W * H) Aproximadamente 180 mm * 120 mm * 85 mm
Masa por unidad Aproximadamente 2,1 kg
Material de la placa de base de montaje Acero inoxidable 304, de 6 mm de espesor
Patrón de agujero de montaje 4 * Ø13 mm a través de los orificios, 140 mm * 90 mm de ancho
Accesorios de fijación recomendados Cerrojo de acero inoxidable M12, clase A2-70 como mínimo
Torque recomendado 45°55 N·m (seco), 35°45 N·m (lubricado)
Duración libre de la cuerda de alambre (por bobina) Aproximadamente 220 mm (longitud del arco de la hélice sin enrollar)
Diámetro exterior de la bobina Aproximadamente 48 mm

Propiedades materiales

SS304 Cables de alambre Propiedades mecánicas
Designación del material Acero inoxidable 304 / UNS S30400 / 1.4301
Condición del cable Tirado en frío, aliviado del estrés
Resistencia a la tracción (cables individuales) ≥ 515 MPa
Fuerza de rendimiento (0,2% de compensación) ≥ 205 MPa
Elongación en la ruptura ≥ 35% (200 mm de longitud del diámetro)
Dureza ≤ 92 HRB (condición de referencia de recocido)
Densidad 8.0 g/cm3
Módulo de elasticidad El valor de las emisiones de CO2
Permeabilidad magnética < 1,02 (débilmente magnético después del trabajo en frío)

Características de rigidez y deformación de carga

El JGX-0240D-7.7A muestrarigidez no lineal- una característica de diseño deliberada que mejora el rendimiento del aislamiento de banda ancha y proporciona un soporte de carga progresivo:

Rigididad estática
Velocidad nominal del resorte vertical 120-180 N/mm (dependiente de la carga, medido a una carga nominal del 40-80%)
Relación de rigidez lateral Aproximadamente 0,6 0,8 * rigidez vertical (dependiente de la dirección)
Deformación estática a carga nominal (240 kg) 13×20 mm (dependiendo de la orientación del montaje)
Deformación dinámica máxima recomendada ± 15 mm (de pico a pico bajo choque)
La rigidez se desvanece durante la vida de servicio < 0,1% (diseño de deslizamiento cero, verificado mediante ensayo de larga duración)

Desempeño dinámico

Mecanismos de amortiguación

Dos mecanismos independientes de disipación de energía funcionan simultáneamente dentro de la hélice de la cuerda de alambre:

  • Demplamiento de Coulomb (fricción en seco):A medida que el haz de hebras 7*19 se flexiona, los 133 cables individuales por sección transversal de bobina sufren micro-deslizamiento en sus interfaces de contacto.Este mecanismo dependiente de la amplitud es más eficaz cuando el desplazamiento de excitación excede el umbral de deslizamiento La fuerza de amortiguación efectiva de Coulomb es aproximadamente del 815% de la carga dinámica aplicada.
  • Diminuación histérica (del material):La deformación elástica cíclica de la red de acero inoxidable austenítico produce un bucle de histeresis de esfuerzo-deformación cuyo área cerrada representa la energía disipada por ciclo.Este mecanismo es independiente de la frecuencia, una distinción crítica de los enfoques de amortiguación viscosa que se vuelven cada vez más ineficientes a bajas frecuencias..

Rendimiento de aislamiento cuantificado

Métricas de aislamiento de vibraciones
Frecuencia natural del sistema (menos de 240 kg de carga) 6 ∼ 10 Hz
Eficiencia del aislamiento > 95% a frecuencias > 20 Hz
Transmisibilidad en resonancia 2.0·3.5 (factor de amplificación, resortes bien amortiguados frente a los no amortiguados a 10·20*)
Transmisibilidad en aislamiento < 0,05 (a una frecuencia natural de 3* y superior)
Factor de pérdida (η) 0.15·0.25 (promedio de frecuencia, rango de 10·500 Hz)
Ancho de banda de media potencia (-3 dB) Aproximadamente 3 ̊5 Hz alrededor de la frecuencia natural
Relación de amortiguación (ζ) 0.15·0.25 (viscoso equivalente)

Rendimiento de choque y fatiga

Datos sobre la durabilidad
Entrada máxima de choque 40 g (11 ms pulso medio seno, todos los ejes)
Límites de fatiga (resistencia) > 107 ciclos a carga estática nominal (sin cambio de rigidez detectable)
Factor de seguridad de diseño (estático) > 4 en la carga nominal (capacidad final > 960 kg antes de la deformación plástica)
Prueba de carga de prueba 150% de la carga nominal (360 kg) aplicada durante 60 segundos ∼ no hay unidad permanente

Estructura de arrastramiento cero: base de ingeniería

La inclinación en los aisladores convencionales se manifiesta como un cambio progresivo de inclinación y rigidez bajo una carga sostenida.Aceleración a temperaturas elevadasLos muelles de bobina de acero pueden sufrir relajación de tensión si no se preestablecen y se pinchan correctamente.

El JGX-0240D-7.7A logra su característica de deslizamiento cero a través de tres elementos de diseño:

  1. Trayectoria de carga de todo metal:El acero inoxidable no se arrastra a temperaturas de servicio inferiores a aproximadamente 300 °C, una propiedad material fundamental que elimina el mecanismo de deformación dependiente del tiempo presente en los polímeros.
  2. Relieve del estrés térmico después de la formación:Después de que la cuerda de alambre se enrolla en la geometría de la hélice de 8 bobinas, el conjunto se somete a un tratamiento térmico controlado para aliviar las tensiones residuales de formación.Incluso la cuerda de alambre de acero mostraría una relajación dimensional medible durante los primeros meses de servicio a medida que las tensiones de formación se redistribuyen.
  3. Limitación del rango de deformación:La geometría de la bobina está diseñada para que, bajo carga estática nominal, las tensiones individuales del alambre permanezcan bien dentro de la región elástica (< 30% de la tensión de rendimiento),proporcionando un margen sustancial frente a la acumulación de micro rendimiento durante millones de ciclos de carga.

Cumplimiento medioambiental y reglamentario

Datos medioambientales
Rango de temperatura de funcionamiento -40°C a +120°C (variación de rigidez < 5% en todo el rango)
Rango de temperatura de almacenamiento -50°C a +80°C (no montado, ambiente seco)
Resistencia a los aerosoles de sal (ASTM B117) > 1000 horas (SS304 electrolibrado)
Resistencia a la humedad 0 ∼100% RH, condensación (sin mecanismo de degradación)
Resistencia al UV No hay componentes poliméricos no afectados por la exposición a los rayos UV
Resistencia al fuego Construcción totalmente metálica ️ no combustible, sin propagación de llama
Contribución del ruido acústico No se puede mencionar el número de partes móviles, de fluidos y de cavidades resonantes.
Cumplimiento normativo
Gestión de la calidad Fabricación certificada según la norma ISO 9001:2015
RoHS Cumplimiento (Directiva 2011/65/UE)
Reacción Cumplimiento (Reglamento (CE) no 1907/2006)
Minerales de conflicto No aplicable (la cadena de suministro de acero inoxidable ha sido auditada)
Pruebas ambientales Por IEC 60068 (vibración, choque, ciclo de temperatura, niebla de sal)
Garantización 24 meses a partir de la fecha de envío por defectos de fabricación

Resumen de las especificaciones técnicas

Identificación
Número de modelo Se aplicarán las siguientes medidas:
Marca del producto - ¿ Por qué?
Elemento amortiguador
Diámetro del cable de alambre 7.7 mm
Construcción de tramos 7 * 19
El material Acero inoxidable 304 (UNS S30400)
Número de bobinas 8
Finalización de la superficie Las demás partidas
Desempeño
Carga estática máxima 240 kg por montaje
Choque máximo 40 g
Eficiencia del aislamiento > 95% por encima de 20 Hz
Rango de frecuencia natural 6 ∼ 10 Hz
Proporción de amortiguación 0.15 ¢0.25
La vida de la fatiga > 107 ciclos a carga nominal
Tipo de amortiguación La fricción de Coulomb + la histeresis
Físico y medioambiental
Dimensiones (L*W*H) Aproximadamente 180 * 120 * 85 mm
Peso de la unidad Aproximadamente 2,1 kg
El montaje 4 * pernos M12, con una anchura de 140 * 90 mm
Temperatura de funcionamiento -40°C a +120°C
Certificación Las normas ISO 9001 incluyen:2015, RoHS, REACH

Aplicaciones recomendadas

  • Conjunto de generadores de gas y diésel (50 500 kVA):El aislamiento de banda ancha aborda la excitación multiarmónica de la combustión, el desequilibrio de rotación y las fuerzas magnéticas del alternador simultáneamente.
  • Envases para compresores industriales:Los compresores recíprocos y de tornillo producen vibraciones de amplio espectro que los aisladores de sintonía única no pueden cubrir.
  • Pumpas centrífugas y tiradores de bombas:Maneja tanto la vibración síncrona a velocidad de marcha como la excitación inducida por turbulencia de banda ancha en instalaciones de alto flujo.
  • Paquetes de enfriadores de aire acondicionado y manipuladores de aire:La característica de deslizamiento cero garantiza que las unidades pesadas se mantengan en el nivel
  • Sistemas industriales de ventiladores y sopladores:Mantenimiento de la eficacia del aislamiento a través de la operación de velocidad variable impulsada por VFD, a diferencia de los aisladores sintonizados.
  • Las partes de los componentes de los transformeres eléctricos:La rigidez estable evita la desalineación gradual que puede estresar las conexiones de la buje y comprometer el aislamiento del transformador lleno de aceite.

Mejores prácticas de instalación

  • Preparación de la superficie:La superficie de montaje debe ser plana a menos de 0,5 mm de la huella del aislante.
  • Selección de los elementos de sujeción:Utilice pernos de acero inoxidable M12 (mínimo A2-70) con válvulas planas debajo de la cabeza y la tuerca del perno.No sustituya los sujetadores de acero al carbono, ya que se producirá corrosión galvánica en la interfaz de acero inoxidable.
  • Procedimiento del par:Apriete progresivamente hasta 45-55 N·m en seco (35-45 N·m lubricado). Apriete en diagonal. No sobrealiente el par. El aislante no debe comprimirse en reposo.
  • Distribución de la carga:En el caso de las instalaciones de montaje múltiple, asegúrese de que el peso total soportado se distribuya dentro de un ± 10% entre todos los aislantes.
  • Acceso libre:Mantenga una distancia mínima de 25 mm alrededor de todas las bobinas de cuerda de alambre para permitir una desviación sin restricciones bajo carga de choque.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el JGX-0240D-7.7A y el JGX-0160D-4.8A más pequeño?
La JGX-0240D-7.7A es la variante de mayor capacidad: 240 kg vs 160 kg de carga estática nominal, 7,7 mm vs 4,8 mm de cuerda de alambre, 8 bobinas vs 6 bobinas y 40 g vs 30 g de impacto.Ambos comparten la misma arquitectura de cero deslizamiento de metalPara los equipos de la gama de 100-240 kg por montaje, el JGX-0240D-7.7A proporciona un aislamiento óptimo dentro de su ventana de carga diseñada.

P: ¿Puedo utilizar menos soportes con una carga mayor por soporte?
Para obtener el mejor rendimiento de aislamiento, operar cada aislador dentro de un rango de 40­80% de su capacidad nominal (96­192 kg para el JGX-0240D-7.7A).La carga superior al 80% reduce el margen de desviación dinámica disponible para la absorción de golpesUna carga inferior al 40% reduce la eficacia de amortiguación porque la fricción de Coulomb depende de la presión de contacto entre las hebras de alambre.

P: ¿Necesito restricciones laterales con aisladores de cuerda de alambre?
La característica de amortiguación de todos los ejes de la geometría de la cuerda de alambre helicoidal proporciona aislamiento en la compresión, el corte y el rodamiento simultáneamente.Para el funcionamiento normal no se requieren abanicos o retenciones laterales separados.Para eventos de choque extremo (por encima de 40 g), consulte a nuestro equipo de ingeniería de aplicaciones para obtener recomendaciones de retención suplementarias.

P: ¿Están disponibles los certificados RoHS y REACH?
Sí, el producto cumple plenamente las normas RoHS y REACH. Las declaraciones de conformidad y los informes de composición de los materiales están disponibles a petición de su paquete de documentación reglamentaria.

P: ¿Qué mantenimiento se requiere?
El diseño de todo metal requiere cero lubricación, cero re-torque, cero ajuste y cero reemplazo de componentes.La inspección visual durante los intervalos regulares de mantenimiento del equipo es suficiente para confirmar la integridad.
