JGX-0400D-31.5A aislador de vibración de cuerda de alambre de la elasticidad no lineal de caída en el reemplazo del amortiguador de prototipos rápidos

JGX-0400D-31.5A — Aislador de cable de acero de elasticidad no lineal con reemplazo directo y creación rápida de prototipos en 7 días

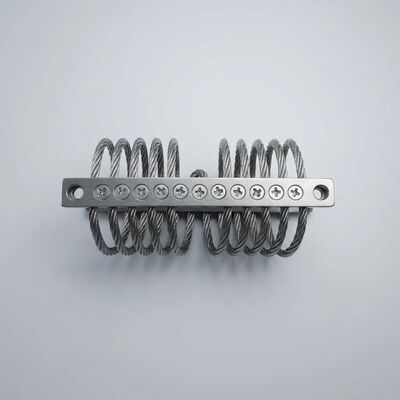

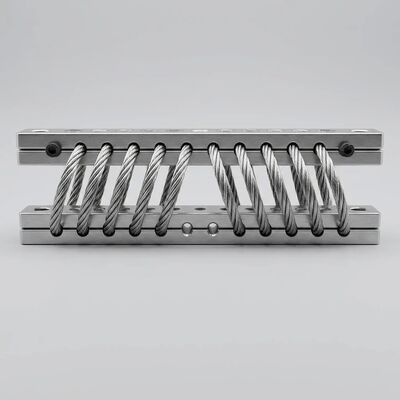

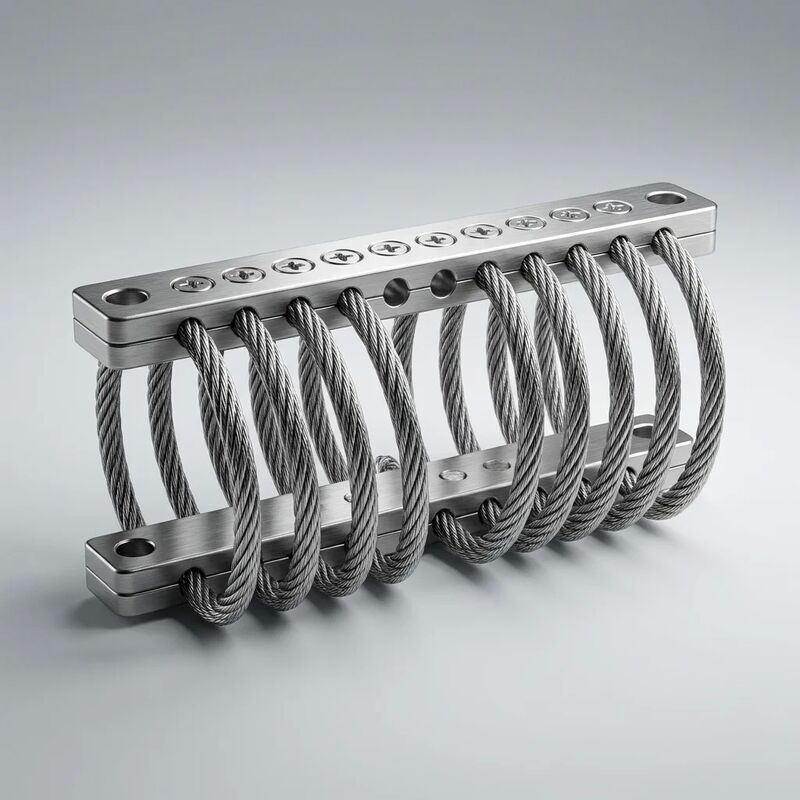

ElJGX-0400D-31.5Apor Xi'an Hoan Explotaciones de microondaselasticidad no linealpara ofrecer un rendimiento de aislamiento inalcanzable con resortes lineales o soportes de goma. Su cable de acero inoxidable 304 de 4,0 mm (construcción 7*19, bobinado simétrico de 8 bobinas) está capturado en barras de aleación de aluminio 6061-T6 con unInterfaz de perno roscado M10 tipo D, proporcionando una ruta de reemplazo directa y con ajuste de forma para aisladores de caucho cilíndricos envejecidos. Clasificado paraCarga de compresión estática de 31,5 kg., el JGX-0400D-31.5A está soportado por unPrograma de creación rápida de prototipos en 7 días laborablespara geometrías de barra personalizadas, capacidades de carga alternativas y configuraciones de montaje no estándar.

Datos de ingeniería y dimensiones

Comprensión de la elasticidad no lineal: la ventaja de la ingeniería

Los aisladores lineales (resortes helicoidales, cilindros de goma, almohadillas elastoméricas) siguen la ley de Hooke: la fuerza es proporcional al desplazamiento (F = kx). Esto obliga a un doloroso compromiso de ingeniería: un resorte blando aísla bien la vibración pero se desvía excesivamente ante un impacto; un resorte rígido limita la deflexión del impacto pero transmite la vibración directamente a la estructura.

El JGX-0400D-31.5AGeometría de cable helicoidal de 8 bobinasproduce una respuesta fundamentalmente diferente: una rigidez progresiva dependiente de la amplitud que no puede describirse mediante una sola constante de resorte:

Región I: flexión elástica (0–2 mm, ~10 N/mm)

A amplitudes bajas típicas de la vibración continua de equipos giratorios (0,1 a 2,0 mm de pico a pico), los hilos de alambre individuales se doblan elásticamente dentro de su rango lineal. La rigidez es baja (aproximadamente 10 N/mm en compresión), lo que produce un aislamiento efectivo con > 90 % de atenuación por encima de una excitación de 20 Hz. Este es el régimen en el que el aislador pasa > 99 % de su vida útil, protegiendo los equipos de precisión de vibraciones de alta frecuencia sutiles pero dañinas.

Región II: compromiso de Coulomb (2–6 mm, ~22 N/mm)

A medida que la amplitud aumenta hasta el rango de choque moderado, aumenta el desplazamiento relativo entre hebras. Los 133 filamentos de alambre individuales a lo largo de la sección transversal del cable de 7*19 comienzan a deslizarse entre sí, activando el mecanismo de amortiguación de fricción de Coulomb. La relación de amortiguación efectiva aumenta de 0,10 a 0,25, disipando la energía del impacto a través de una fricción distribuida a microescala. La rigidez aumenta a aproximadamente 22 N/mm, suficiente para resistir un mayor desplazamiento sin transmitir fuerza excesiva al equipo aislado.

Región III: Endurecimiento geométrico (6–10+ mm, ~50 N/mm asintótico)

A amplitudes elevadas que se acercan a los límites geométricos del devanado helicoidal, el radio efectivo del cable disminuye y el brazo de momento flector se acorta. La rigidez aumenta bruscamente hasta aproximadamente 50 N/mm (un multiplicador de 5* sobre la velocidad de baja amplitud) y funciona como un tope suave progresivo sin impacto. El equipo desacelera suavemente durante los últimos 4 mm de recorrido en lugar de detenerse bruscamente y rígidamente. La desaceleración máxima suele ser ≤ 15 G incluso con pulsos de entrada de 30 G.

Reemplazo directo: datos de intercambio mecánico

El JGX-0400D-31.5A está diseñado paraintercambio dimensional directocon factores de forma de aislador de caucho cilíndrico ampliamente utilizados. Datos clave de compatibilidad mecánica:

No se requieren modificaciones del chasis, perforaciones ni soldaduras.En la mayoría de los casos, el JGX-0400D-31.5A se atornilla directamente a los puntos de montaje existentes que quedaron vacantes por los aisladores de goma defectuosos. Si el paso de la rosca difiere (p. ej., montaje de goma M12 con aislador M10), los casquillos adaptadores de rosca simples, suministrados por Hoan sin costo adicional para pedidos de evaluación, brindan una solución 100% mecánica sin modificación del equipo.

Programa de creación rápida de prototipos de 7 días

Para aplicaciones que requieren una configuración no estándar (diferente geometría de barra, capacidad de carga alternativa, restricciones envolventes específicas o integración con interfaces de montaje patentadas), Xi'an Hoan ofrece unaServicio rápido de creación de prototipos con un plazo de entrega de entre 5 y 7 días hábiles.:

1. Día 1:El cliente envía requisitos dimensionales, datos de carga y especificaciones de interfaz de montaje. Los ingenieros de aplicaciones de Hoan revisan y confirman la viabilidad en un plazo de 24 horas.
2. Día 2-3:Modelo CAD 3D generado (se proporcionan formatos STEP e IGES). El cliente revisa y aprueba el prototipo virtual; las modificaciones son gratuitas en esta etapa.
3. Día 4-6:Mecanizado CNC de barras de retención personalizadas de aleación de aluminio 6061-T6. Bobinado del cable según el número y paso de bobina especificados. Montaje y verificación dimensional inicial.
4. Día 7:Verificación del 100% de la curva carga-deflexión en banco de pruebas servohidráulico. Inspección visual, embalaje y envío urgente. Informe de prueba completo y certificados de materiales incluidos.

Las cantidades de prototipos (de 1 a 20 unidades) no conllevan cargos por herramientas.— todo el mecanizado de barras se realiza en equipos CNC estándar utilizando los mismos procesos que se aplicarán en la producción en volumen. Esto elimina la barrera de amortización de herramientas que normalmente hace que las soluciones de aislamiento personalizadas de pequeñas cantidades sean prohibitivamente costosas.

Especificaciones de embalaje

• Paquete de unidades individuales:Bolsa anticorrosión VCI + inserto de espuma de PE troquelado + caja unitaria marca Hoan (210 * 95 * 65 mm, aprox. 0,85 kg brutos)
• Caja Master (20 unidades):Canal B ondulado de doble pared, 440 * 220 * 350 mm, aprox. 16,5 kg brutos
• Carga de palés (1200*800 EUR):24 cajas maestras = 480 unidades, aprox. 420 kg brutos, envuelto con protectores de esquinas.
• Paquete de documentación:Certificado de material EN 10204 3.1 (alambre SS304 + barra Al 6061-T6), informe de inspección dimensional, curva carga-deflexión por número de serie, certificado de conformidad

Ejemplos de integración de aplicaciones

• Modernización del patín de la bomba:Una estación de transferencia de productos químicos con 6 bombas reemplazó 24 soportes cilíndricos de neopreno degradado (vida útil: 18 meses) con aisladores JGX-0400D-31.5A. Los montantes M10 coincidían directamente con las placas de montaje existentes. No se requiere retrabajo. Después de más de 5 años, los aisladores no muestran degradación, lo que elimina una parada anual de la planta de 2 días para la inspección y el reemplazo del soporte.
• Integración OEM de generador móvil:Un fabricante de generadores diésel montados en remolques cambió a mitad de producción de soportes tipo sándwich de caucho M12 a aisladores JGX-0400D-31.5A. Los casquillos adaptadores simples de M12 a M10 proporcionaron una transición atornillada sin rediseño del gabinete. La capacidad de supervivencia a impactos durante el transporte por carretera mejoró de 10 G a 30+ G, lo que redujo las reclamaciones de garantía en más de un 60 %.
• Aislamiento personalizado de enfriadores HVAC:Un centro de datos requería aislamiento de vibraciones para 6 unidades enfriadoras de techo con espacio no estándar entre los rieles del marco. El equipo de creación rápida de prototipos de Hoan diseñó barras de aluminio de longitud personalizada (mismo material 6061-T6, mismos pernos M10) en 6 días hábiles. Los prototipos se validaron in situ en un plazo de dos semanas desde la consulta inicial: desde el concepto hasta la instalación operativa en menos de un mes.

Acerca de Xi'an Hoan Microwave Co. Ltd.

Con sede en Xi'an, provincia de Shaanxi, un importante centro de fabricación aeroespacial y de precisión, Xi'an Hoan ha sido un especialista dedicado en aislamiento de vibraciones desde 2005. Nuestras instalaciones con certificación ISO 9001:2015 emplean a más de 500 personas, incluidos más de 100 ingenieros de I+D. Mantenemos un inventario completo de aisladores estándar de la serie JGX para envío inmediato y una celda dedicada de creación rápida de prototipos para configuraciones personalizadas. Con exportaciones a más de 35 países y un compromiso de respuesta a consultas técnicas las 24 horas, estamos equipados para satisfacer sus requisitos de aislamiento de vibraciones desde la evaluación de prototipos hasta la producción en volumen.

¿Necesita una configuración de aislador personalizada o está listo para calificar el JGX-0400D-31.5A para su aplicación?Póngase en contacto con el equipo de ingeniería de aplicaciones de Xi'an Hoan. Envíe sus datos de carga y especificaciones de montaje: le devolveremos una propuesta de prototipo dentro de las 48 horas y enviaremos las unidades de evaluación dentro de los 7 días hábiles.
