JGX-0400D-31.5A aislador de vibración de cuerda de alambre para maximizar el ROI, tiempo de inactividad cero, montaje de choque industrial a prueba de fallos

Aislador de vibración de cable de acero a prueba de fallas JGX-0400D-31.5A: diseñado para un retorno de la inversión máximo sin tiempo de inactividad

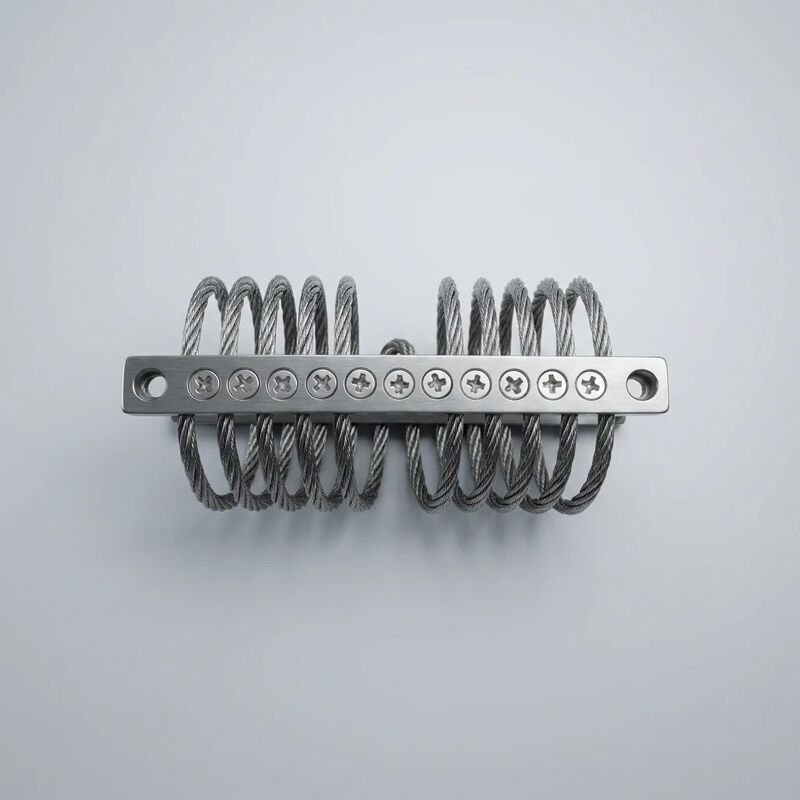

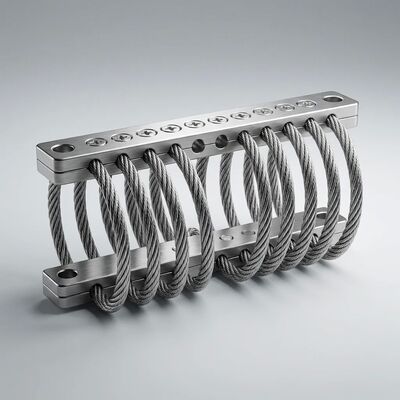

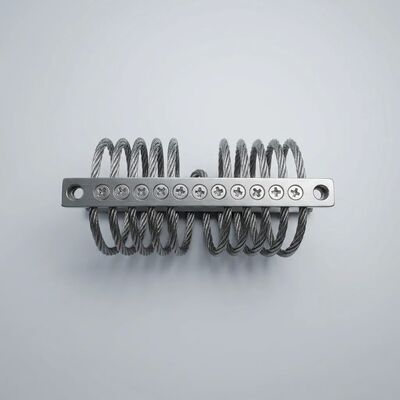

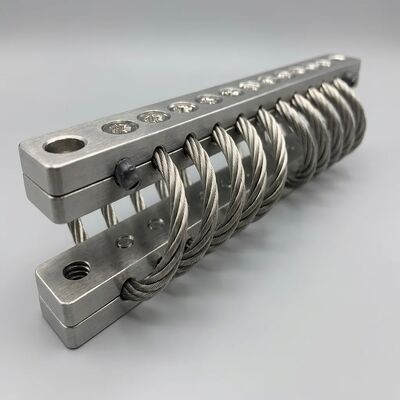

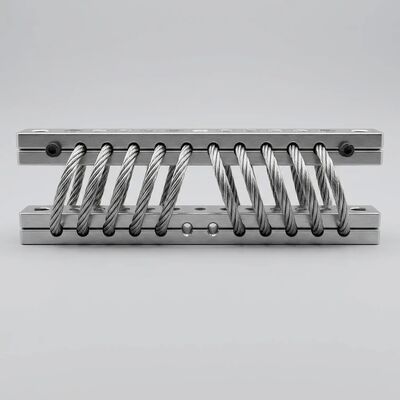

ElJGX-0400D-31.5Afabricado por Xi'an Hoan Microwave es un aislador de vibraciones de cable metálico de alta capacidad que ofreceaislamiento a prueba de fallos para cargas estáticas de 31,5 kg. Construido con un cable de acero inoxidable 304 de 4,0 mm de diámetro (configuración de hebras 7x19, devanado helicoidal de 8 bobinas) asegurado con barras de retención de aleación de aluminio 6061-T6 mecanizadas por CNC, este aislador está diseñado para eliminar el tiempo de inactividad no programado y maximizar el retorno de la inversión en bienes de capital durante unVida útil de más de 20 añoscon cero mantenimiento planificado.

Especificaciones técnicas completas

Cómo la ingeniería a prueba de fallos protege su retorno de la inversión

1. Amortiguación de Coulomb: el mecanismo de autorreparación

A diferencia de los amortiguadores de fluidos viscosos que pueden tener fugas o los soportes elastoméricos que se rompen, el JGX-0400D-31.5A disipa la energía de vibración a través defricción de Coulomb (seca) entre hebrasentre los 133 alambres de acero individuales dentro del cable de 7*19. A medida que el aislador se flexiona, los filamentos de alambre se deslizan entre sí a nivel microscópico, convirtiendo la energía cinética en calor insignificante. Este mecanismo tienesin fugas de líquido, sin orificios que se obstruyan y sin elastómero que envejezca. Incluso después de 10 millones de ciclos de carga, el rendimiento de la amortiguación se mantiene dentro del 5 % de la especificación original: en la práctica, se trata de un proceso automantenido y estable al desgaste.

2. Rigidez progresiva: protección automática contra sobrecargas

La geometría helicoidal de 8 bobinas del JGX-0400D-31.5A produce unacurva de rigidez de tres zonasque sirve como sistema de seguridad inherente:

• Zona I (deflexión de 0 a 2 mm):Baja rigidez (~8–12 N/mm) para un aislamiento óptimo de las vibraciones en funcionamiento normal. El aislador atenúa > 90% de la vibración de entrada por encima de 20 Hz.
• Zona II (deflexión de 2 a 6 mm):Rigidez moderada (~18–25 N/mm) con compromiso máximo de amortiguación de Coulomb. Esta zona maneja eventos de choque ocasionales mientras que la fricción entre hilos disipa la energía del impacto a través de cientos de microcontactos simultáneos.
• Zona III (deflexión de 6 a 10+ mm):Alta rigidez (~40–60 N/mm, acercándose al bloqueo geométrico) que funciona comoparada brusca pasiva. El aislador no tocará fondo de manera destructiva: la geometría del cable en sí misma evita el contacto de metal con metal sin ningún amortiguador externo o tope límite.

3. Redundancia por diseño: no hay un único punto de falla

Con 133 alambres de acero individuales compartiendo la carga, la falla de cualquier filamento tiene un efecto insignificante en la capacidad de carga general. Incluso bajo sobrecarga extrema donde algunos cables pueden ceder, los cables restantes continúan soportando la carga estática, lo que proporciona unadegradación elegantecamino en lugar del catastrófico modo de falla de los soportes de goma. Esta redundancia inherente es crítica para aplicaciones donde una falla de aislamiento podría provocar daños en el equipo, interrupción de la producción o riesgos de seguridad.

Análisis del costo total de propiedad a 10 años

Embalaje y logística

• Embalajes individuales:Cada JGX-0400D-31.5A está sellado en una bolsa de polietileno VCI (inhibidor de corrosión volátil) y colocado en un inserto de espuma troquelada dentro de una caja de cartón de la marca Hoan (210 * 95 * 65 mm interno).
• Caja principal:20 unidades por caja corrugada de doble pared de calidad de exportación. Dimensiones de la caja principal: 440 * 220 * 350 mm. Peso bruto: aproximadamente 16,5 kg.
• Paletización:El palet EUR estándar (1200 * 800 mm) tiene capacidad para 24 cajas maestras (480 unidades). Peso bruto total del palet: 420 kg aproximadamente.
• Documentación:Cada envío incluye certificados de materiales (EN 10204 3.1 para SS304), informes de inspección dimensional y certificados de prueba de carga-deflexión.

Dominios de aplicación recomendados

• Industrias de Proceso Continuo:Bombas de transferencia de productos químicos, compresores de gas de refinería, centrífugas de procesamiento de alimentos, donde cualquier parada no planificada cuesta miles de dólares por hora y el acceso de reemplazo requiere el cierre de la planta.
• Sistemas de respaldo críticos:Generadores diésel de emergencia (EDG), plataformas de bombas contra incendios, bastidores de baterías UPS, donde la confiabilidad del aislamiento durante la operación de emergencia no es negociable
• Manufactura Pesada:Aislamiento de la prensa de estampado de alta velocidad, montaje del centro de mecanizado CNC de 5 ejes, control de vibración de la máquina de moldeo por inyección de plástico: protege la precisión a nivel de micras contra la vibración autogenerada y transmitida por el piso
• Equipos móviles y de transporte:Unidades de refrigeración montadas en camiones, gabinetes de señalización ferroviaria, módulos de energía en contenedores: sobrevivir a la vibración continua de la carretera/ferrocarril sin acceso de mantenimiento programado

Garantía de calidad del fabricante

Xi'an Hoan Microwave Co. Ltd. (fundada en 2005, Xi'an, Shaanxi, China) opera una instalación con certificación ISO 9001:2015 de más de 500 empleados. Cada JGX-0400D-31.5A se somete aVerificación del 100% de la curva carga-deflexiónen un banco de pruebas servohidráulico calibrado antes del lanzamiento. Los datos de prueba incluyen: carga estática frente a deflexión (3 ciclos para preacondicionamiento), rigidez dinámica a 5 Hz/10 Hz/20 Hz e inspección visual de los 8 devanados de la bobina para determinar simetría y paso uniforme. Los certificados de conformidad con números de serie rastreables se archivan durante 10 años.

¿Está listo para reemplazar sus soportes de goma defectuosos con un aislamiento a prueba de fallas y sin tiempo de inactividad?Comuníquese con Xi'an Hoan para una consulta sobre cálculo de carga, unidades de evaluación de muestra o una cotización formal para el JGX-0400D-31.5A. Respondemos a todas las consultas técnicas en un plazo de 24 horas.
