JGX-0480D-72A aislador de vibración de cuerda de alambre aislamiento acústico de micro-vibración de alta amortiguación montaje de choque industrial

JGX-0480D-72A aislador de cuerda de alambre acústico y micro-vibración con alto coeficiente de amortiguación para entornos de precisión

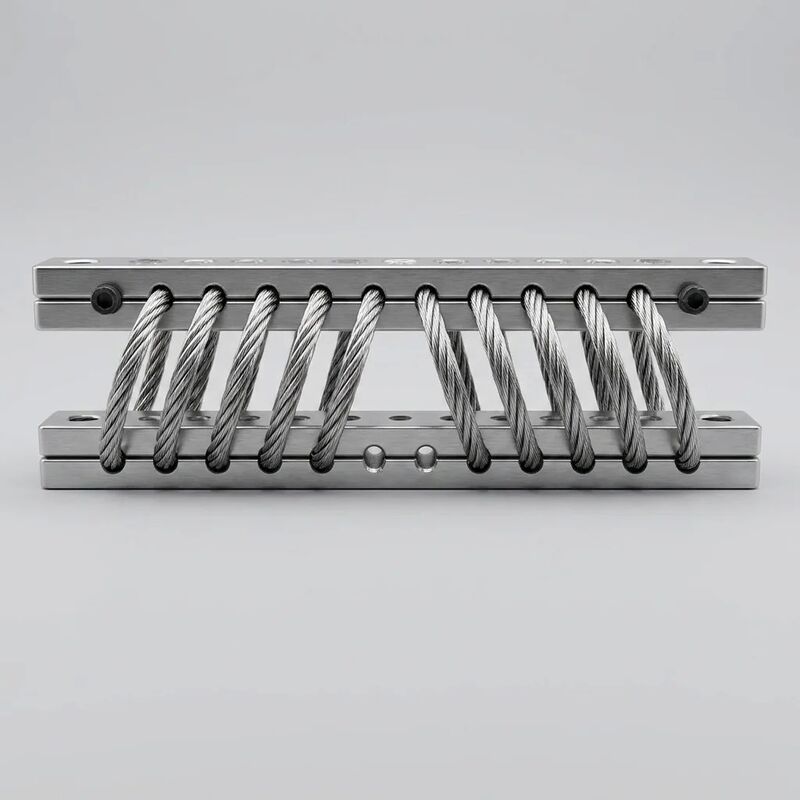

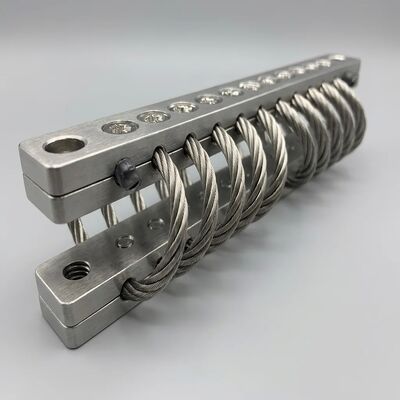

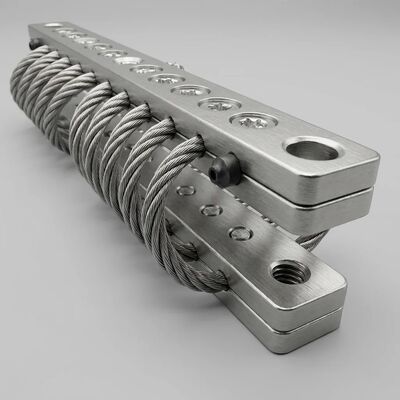

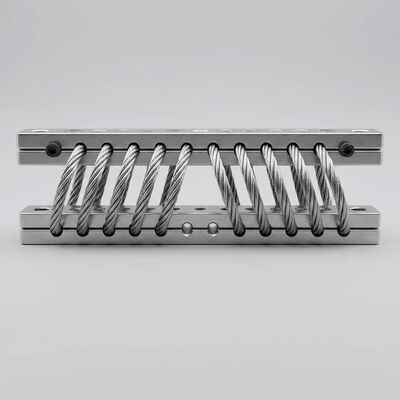

ElSe aplicará el procedimiento siguiente:El microondas de Xi'an Hoan es un aislador de vibración de cable de alambre especializado diseñado paraaislamiento acústico y de micro vibracionesen entornos donde el desplazamiento submicrónico y la transmisión del ruido sonoro deben controlarse con extrema precisión.Las barras de retención de aleación de aluminio 6061-T6, este aislador soporta unacarga estática nominal de 72 kgMientras que la entrega de una excepcionalmenteCoeficiente de amortiguación de Coulomb elevado(proporción de amortiguación efectiva 0,15 ∼ 0,30) que suprime tanto la vibración estructural como el ruido acústico transmitido por la estructura en un amplio espectro de frecuencias.

Especificaciones técnicas completas

Cómo el alto amortiguación de Coulomb suprime acústica y micro-vibración

La física de la disipación de energía entre hebras

Los aislantes de caucho convencionales presentan amortiguación viscoelástica, un mecanismo que es inherentemente dependiente de la frecuencia y genera acumulación de calor interno a frecuencias más altas.El JGX-0480D-72A emplea un mecanismo fundamentalmente diferente:Amortización por fricción seca de Coulombdistribuido a través de los 133 filamentos individuales de alambre de acero dentro del cable 7*19.el deslizamiento relativo microscópico se produce en miles de puntos de contacto de cable a cable en toda la sección transversal del cableCada evento de micro-deslizamiento convierte una pequeña fracción de la energía cinética vibratoria en un calor insignificante, produciendo colectivamente ununa relación de amortiguación efectiva de 0,15 ± 0.30, considerablemente superior a los 0,05 ­0,10 típicos de los resortes de acero sin amortiguar.

Amortización independiente de la frecuencia Critical para el aislamiento de banda ancha

La amortiguación viscoelástica en los soportes de caucho disminuye bruscamente a frecuencias superiores a 100 Hz debido a la limitada tasa de relajación molecular del polímero.Independiente del tipo de interés la energía disipada por ciclo depende de la amplitud de desplazamiento, no de la frecuencia.micro-vibraciones sub-Hz (por ejemplo, oscilación de un edificio a 0,1 Hz) a través de la excitación de equipos giratorios de frecuencia media (10 200 Hz) hasta el ruido acústico de alta frecuencia transmitido por la estructura (500 Hz 4 kHz)El resultado es un aislamiento efectivo en todo el espectro audible y subaudible, una capacidad que los soportes viscoelásticos simplemente no pueden igualar.

Performance de las micro-vibraciones aislamiento sub-micrón

En aplicaciones de precisión como la litografía de semiconductores, la microscopía electrónica y la metrología óptica, las amplitudes de vibración transmitidas por el suelo tan pequeñas como 0,1 μm pueden degradar la resolución del instrumento.La geometría de 10 bobinas del JGX-0480D-72A proporciona:

• Rigidez inicial muy baja(~ 5 ¢ 8 N / mm en el primer milímetro de desviación) ¢ las cuerdas de alambre responden de manera elástica al desplazamiento submicrónico sin el umbral de "stición" que afecta a los soportes elastoméricos
• No hay umbral de microeslizamientoLa arquitectura de contacto de alambre distribuido asegura que la amortiguación sea activa incluso a amplitudes de escala nanométrica, a diferencia de los amortiguadores de fricción macroscópicos que requieren un desplazamiento mínimo para activarse.
• Respuesta proporcional a la velocidad en microescalaEn amplitudes por debajo del umbral de deslizamiento de Coulomb, la rigidez de flexión del cable individual proporciona una respuesta puramente elástica, pasando suavemente a amortiguación de fricción a medida que aumenta la amplitud

El aislamiento acústico

Pérdida de inserción medida según la norma ISO 10846-2:2008, método de rigidez dinámica, JGX-0480D-72A a una carga previa de 72 kg.

Dominios de aplicación

• Laboratorios acústicos y cámaras anecoicas:Aislar el equipo HVAC, las bandejas de cables y los soportes estructurales de la cáscara de la cámara para evitar las vías de ruido de flanco que comprometan la precisión de la medición en campo libre
• Metrología de precisión y semiconductores:Etapas de inspección de las obleas, máquinas de medición de coordenadas (CMM), tablas de interferómetro láser, donde la vibración del suelo de 0,1 μm destruye la repetibilidad de las mediciones
• Hospitales y servicios de salud:Aislamiento en el refrigerador de resonancia magnética, montaje del microscopio quirúrgico, control de vibraciones en las incubadoras neonatales
• Estudios de grabación y transmisión:Aislamiento del suelo flotante, montaje en racks de equipos, desacoplamiento HVAC ¢ preservar la relación señal-ruido en entornos de audio profesionales
• Laboratorios de investigación:Aislamiento de la mesa óptica, desacoplamiento de la base del microscopio electrónico, montaje de equipos de laboratorio con láser, donde la vibración del edificio es el factor limitante en la resolución experimental

Fabricación directa en fábrica en Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (est. 2005, Xi'an, Shaanxi) opera una instalación certificada ISO 9001:2015 con más de 500 empleados con mecanizado CNC completo, formación de cuerdas de alambre, tratamiento de superficie,y capacidades de ensayo dinámico del 100%. Como unFabricante directo de fábrica, eliminamos los márgenes del distribuidor ¢ cada JGX-0480D-72A se envía directamente desde nuestra línea de producción a su muelle receptor con toda la documentación de trazabilidad.Cada unidad lleva un número de serie único vinculado a su registro de ensayo de carga-deflexión individual., EN 10204 3.1 certificados de materiales tanto para alambre SS304 como para barras de Al 6061-T6, y un certificado de conformidad.

¿Necesita aislamiento acústico o micro-vibración de precisión?Contacta con el equipo de ingeniería de aplicaciones de Xi'an Hoan. Envíe sus espectros de vibración y objetivos de aislamiento. Proporcionamos una propuesta técnica con curvas de pérdida de inserción previstas dentro de las 48 horas.
