Aislador de vibración de la cuerda de alambre

JGX-0648D-68A aislador de vibración de cuerda de alambre totalmente metálico montaje de choque duradero con amplio rango de carga

Nombre De La Marca:	Hoan
Número De Modelo:	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Cantidad Mínima De Pedido:	10 piezas
Condiciones De Pago:	LC, D/A, D/P, T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Shaanxi, China

Certificación:

ISO 9001:2015, RoHS

Tipo de producto:

Aislador de vibración de la cuerda de alambre

Diámetro de la cuerda de alambre:

6,8 milímetros

Número de bucles de alambre:

Material de cuerda de alambre:

Acero inoxidable 304, fosfatizado con zinc

Material del bloque de montaje:

Aleación de aluminio 6061-T6, anodizado duro

Tratamiento superficial:

Capa de óxido anodizado duro de 15-20 μm

Rango de carga de compresión:

2-45 kg por aislador

Rango de carga de tensión:

1-30 kg por aislador

Rango de carga de corte:

0,8-25 kg por aislador

Rango de carga del rollo:

0,5-18 kg por aislador

Compresión de rigidez estática:

12 ± 3 N/mm

Tensión de rigidez estática:

8 ± 2 N/mm

Frecuencia natural:

8-15 Hz (dependiente de la carga)

Relación de amortiguación:

>15% (amortiguación de Coulomb por histéresis)

Deflexión máxima:

±12 mm de compresión / ±8 mm de corte

Factor de amplificación en resonancia:

≤ 3 años0

Temperatura de funcionamiento:

-75°C a +300°C

Diámetro del orificio de montaje:

8,5 mm (compatible con pernos M8)

Peso neto:

~0,35 kilos

Cumplimiento:

Las normas ISO 9001 incluyen:2015, RoHS

Resaltar:

Construcción totalmente metálica Durable

soporte de amplio rango de carga

soporte de choque resistente a la corrosión

Descripción del producto

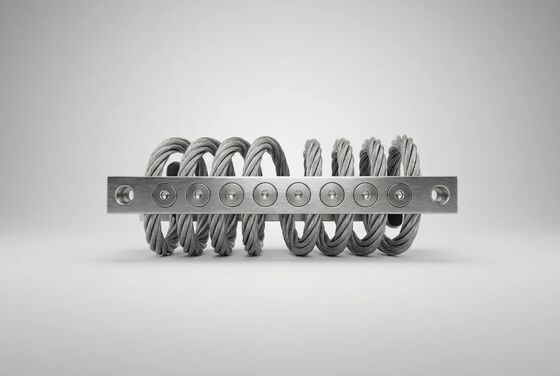

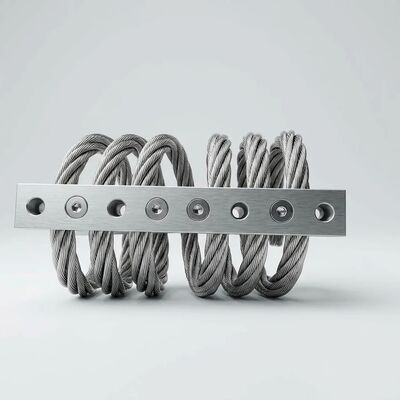

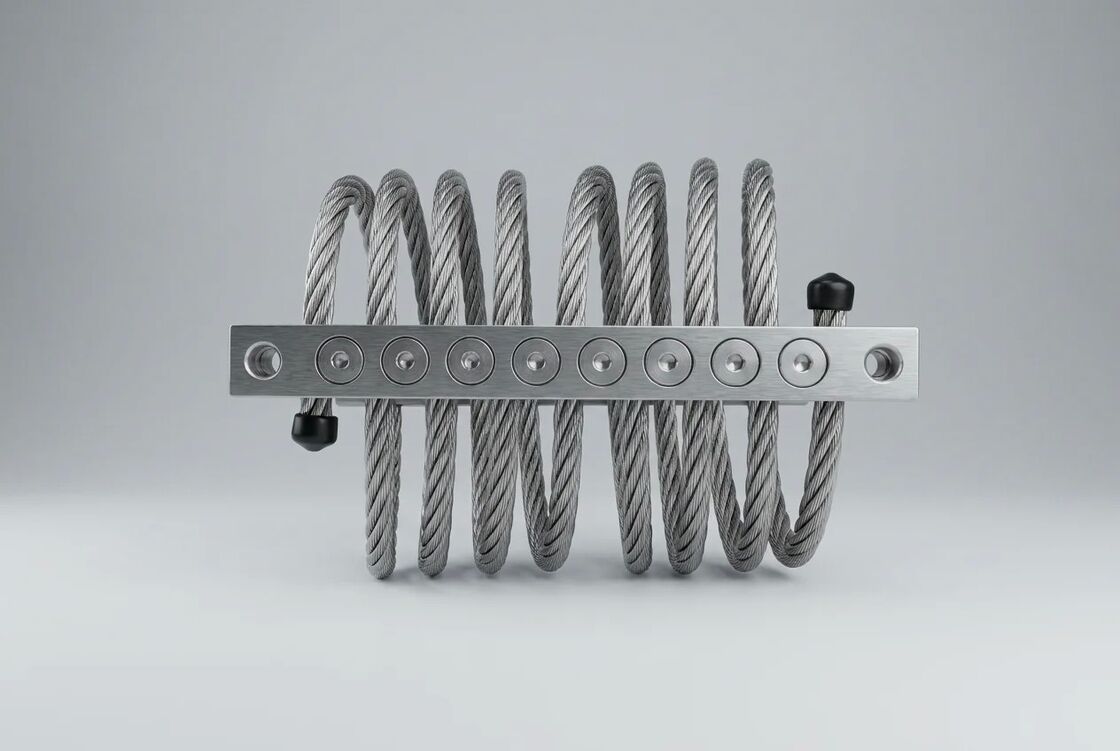

JGX-0648D-68A Aislador de vibración de cuerda de alambre totalmente metálico

El JGX-0648D-68A es un aislador de vibración de cuerda de alambre totalmente metálico de alto rendimiento diseñado para demandantes aplicaciones industriales de control de choques y vibraciones.Cuerdas de alambre de acero inoxidable de 8 mm de diámetro enrolladas helicoidalmente a través de bloques de sujeción de aleación de aluminio mecanizados con precisión, este aislante proporciona una capacidad de carga excepcional y una durabilidad a largo plazo sin los problemas de degradación inherentes a los soportes elastoméricos.

Materiales y construcción

Cuerdas de alambre:Cables de acero inoxidable 304, de múltiples hebras, de diámetro nominal de 6,8 mm, tirados en frío para obtener una resistencia a la tracción uniforme superior a 1570 MPa.La cuerda de alambre es zinc-fosfatada antes de la fijación para una mejor lubricación interna y resistencia a la corrosión.
Bloques de montaje:6061-T6 aleación de aluminio con tratamiento de superficie anodizada dura (15-20μm capa de óxido), proporcionando una excelente resistencia a la corrosión en ambientes húmedos, salinos y químicamente agresivos.
Los elementos de fijación:Tornos hexagonal de 304 acero inoxidable con tuercas de bloqueo de inserción de nylon para evitar el aflojamiento bajo vibración sostenida.

Datos de carga y rendimiento

Modelo	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Diámetro del cable de alambre	6.8 mm
Número de bucles de alambre	8
Rango de carga por compresión	2 ¢ 45 kg
Rango de carga de tensión	1 30 kg
Rango de carga de cizallamiento	0.8 25 kg
Rango de carga por rodadura	0.5 18 kg
Rigididad estática (compresión)	Se aplicarán las siguientes medidas:
Estática de la rigidez (tensión)	Se aplicarán las siguientes medidas:
Frecuencia natural	8 15 Hz (dependiente de la carga)
Proporción de amortiguación	> 15% (despedimiento de la histeresis)
Deformación máxima	Se aplicarán las medidas siguientes:
Factor de amplificación en la resonancia	≤ 3 años0
Temperatura de funcionamiento	-75°C a +300°C
Peso neto por aislante	~ 0,35 kg
Diámetro del orificio de montaje	8.5 mm (espacio libre adecuado para los tornillos M8)

Garantizar la calidad

Cada aislador JGX-0648D-68A se somete a una inspección dimensional del 100%, a la verificación de la curva de desviación de carga y a la auditoría del acabado de la superficie antes del envío.Los certificados de material rastreable por lotes están disponibles bajo petición.El aislador cumple con las normas de gestión de calidad ISO 9001:2015 y los requisitos ambientales RoHS.

Aplicaciones industriales típicas

Aislamiento de vibración del compresor HVAC y del enfriador
Máquinas y equipos de medición de coordenadas CNC de precisión
Electrónica marina y montaje de instrumentos de navegación
Conjunto de generadores y aislamiento del deslizamiento de la bomba
Protección del panel de control industrial y del rack de servidores
Embalaje de transporte para instrumentos sensibles

Para configuraciones de carga personalizadas, soporte de diseño de sistemas de aisladores múltiples o consultas técnicas, póngase en contacto con nuestro equipo de ingeniería con el peso y el entorno de operación específicos de su equipo.
