JGX-0648D-68A aislador de vibración de cuerda de alambre multidireccional

JGX-0648D-68A Aislador de vibración de cuerda de alambre multidireccional

El JGX-0648D-68A ofrece un aislamiento de vibración multidireccional confiable a través de su arquitectura única de cuerda de alambre helicoidal.A diferencia de los soportes convencionales de caucho o resorte que se aíslan principalmente a lo largo de un solo eje, el diseño de la cuerda de alambre atenúa la energía de choque y vibración simultáneamente en compresión, tensión, cizallamiento y rodamiento, por lo que es la opción preferida para equipos expuestos a condiciones complejas,entradas de vibración impredecibles.

Cómo funciona el aislamiento multidireccional

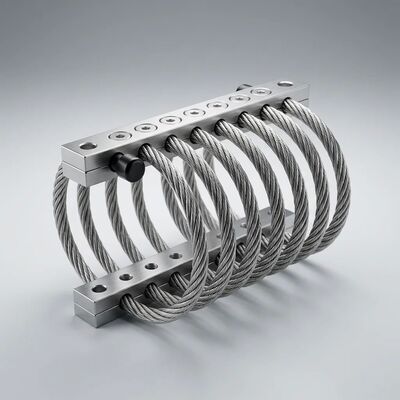

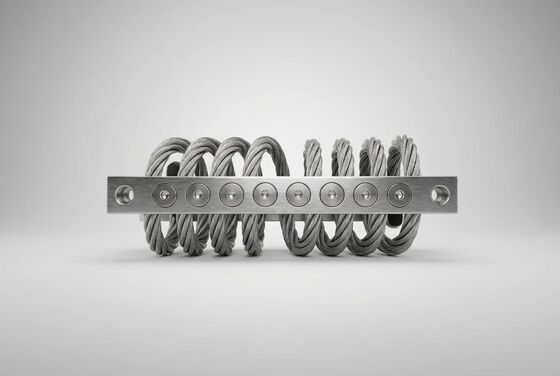

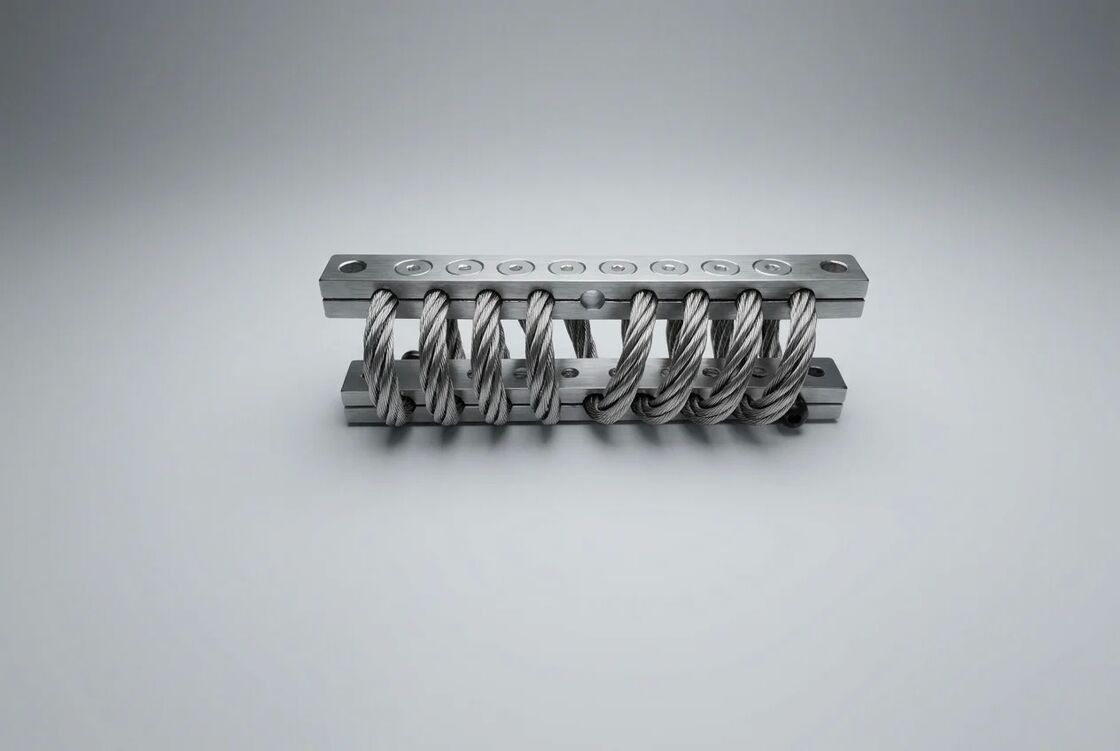

La cuerda de alambre de acero inoxidable de 6,8 mm se forma en 8 bucles helicoidales continuos fijados entre dos bloques de sujeción de aleación de aluminio.las hebras individuales de alambre dentro de cada bucle se frotan entre sí (fricción de Coulomb)Este mecanismo de amortiguación basado en la histeresis:

• Funciones idénticas en todas las direcciones de carga sin disminución del rendimiento sensible a la orientación
• Proporciona una respuesta de endurecimiento progresivo. Suave a bajas amplitudes para filtrar vibraciones finas, rígida a altas amplitudes para protección contra golpes.
• Mantiene características de amortiguación constantes en todo el rango de funcionamiento de -75°C a +300°C

Ciclo de vida libre de mantenimiento

Sin goma, elastómeros, fluidos hidráulicos o sellos móviles, el JGX-0648D-68A no requiere mantenimiento programado, lubricación o reemplazo de componentes durante toda su vida útil.Los factores clave de longevidad incluyen::

• No hay envejecimiento material:El acero inoxidable y la aleación de aluminio no se endurecen, se agrietan o se arrastran bajo carga sostenida.Modios comunes de falla en aisladores de caucho después de 3-5 años de servicio
• Immunidad a la corrosión:El aluminio anodizado duro y el acero inoxidable 304 soportan pruebas de salpullido de más de 500 horas (ASTM B117), adecuados para instalaciones costeras y marítimas
• Resistencia a la fatiga:La cuerda de alambre tirada en frío mantiene la elasticidad a través de millones de ciclos de carga; las pruebas de fatiga demuestran menos del 5% de deriva de rigidez después de 106 ciclos a carga nominal
• A prueba de UV y ozono:A diferencia de los soportes de caucho que se degradan bajo la luz solar y el ozono atmosférico, la construcción totalmente metálica no se ve afectada por la exposición ambiental

Especificaciones técnicas

Aplicaciones recomendadas

• Automatización industrial:Aislamiento de vibraciones para puestos de trabajo robóticos, sistemas de recogida y colocación y equipos de inspección automatizados
• El sistema de climatización y refrigeración:Aislamiento de compresores, condensadores y unidades de manipulación de aire en instalaciones comerciales e industriales
• Generación de energía:Conjunto de generadores, equipos auxiliares de la turbina y amortiguación de vibraciones del transformador
• Marítimo y offshore:Electrónica de navegación, bastidores de comunicaciones y aislamiento de maquinaria auxiliar en entornos de sal
• El transporte:Cabinas de señalización ferroviaria, electrónica de a bordo y control de vibración de generadores móviles
• Laboratorio y médico:Aislamiento de instrumentos analíticos sensibles en entornos de investigación y diagnóstico

Guía de selección

Para un rendimiento óptimo, se seleccionará una cantidad de aisladores JGX-0648D-68A tal que cada unidad lleve entre el 30-60% de su carga de compresión nominal bajo el peso del equipo estático.Este rango de funcionamiento garantiza una desviación suficiente para un aislamiento eficaz de las vibraciones, manteniendo al mismo tiempo la capacidad de reserva para eventos de choqueContacte a nuestros ingenieros de aplicaciones para el apoyo al diseño de aislamiento a nivel de sistema, incluyendo cálculos de frecuencia natural y diseños de montaje de varios grados de libertad.
