JGX-0956D-104A aislador de vibración de cable de alambre de grado de transporte con fácil integración montaje de choque de protección móvil

JGX-0956D-104A Aislador de vibración de cuerda de alambre

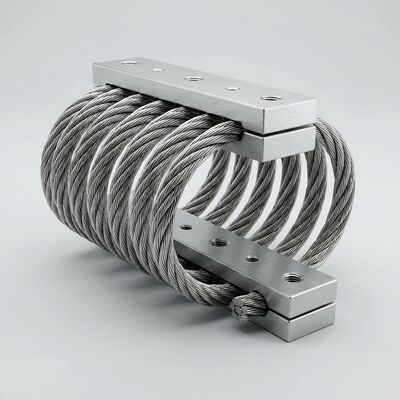

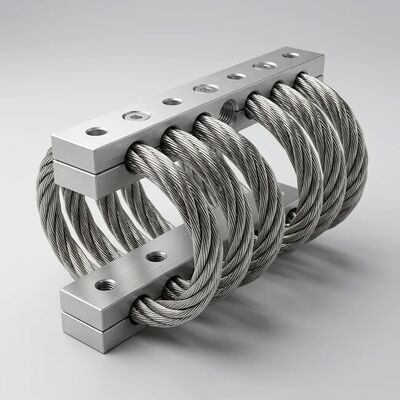

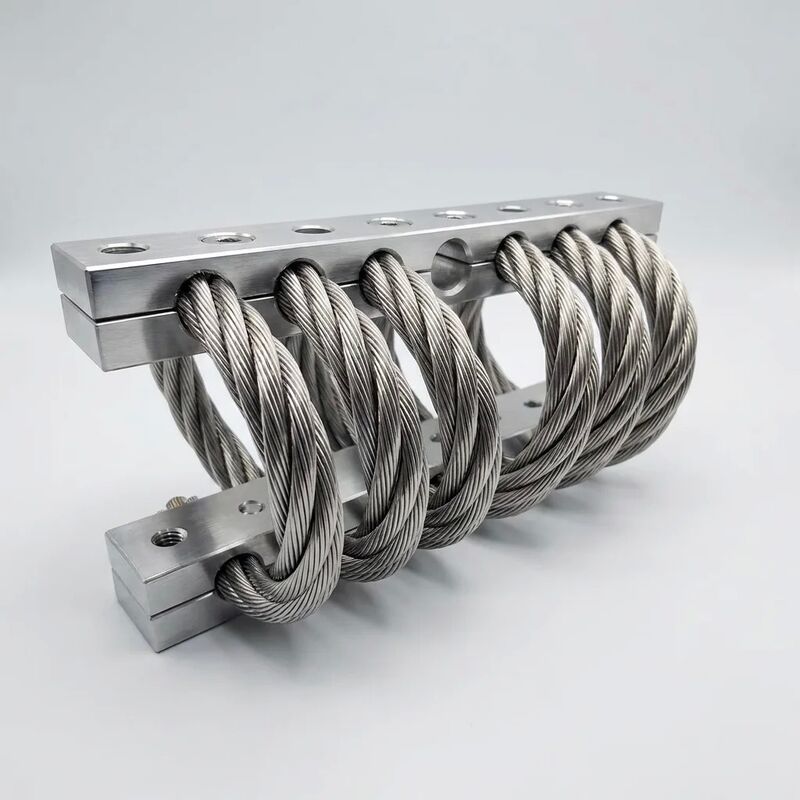

El JGX-0956D-104A aborda el desafío único de proteger el equipo durante el transporte y la operación móvil, donde los entornos de vibración combinan choque inducido por la carretera, armónicos del tren motriz,y las entradas de terreno impredecibles en un perfil de carga de varios ejes exigente. Diseñado alrededor de una cuerda de alambre de acero inoxidable 304 de 10,4 mm (7*19 estrangulamiento de construcción) con 10 bucles helicoidales y bloques de sujeción de aluminio 6061-T6,Este aislante ofrece protección probada en el campo con una instalación sencilla de perno..

Comprender los ambientes de vibración del transporte

Los equipos en tránsito experimentan vibraciones fundamentalmente diferentes de las instalaciones estacionarias.El transporte por carretera genera un espectro de excitación compuesto de 1 a 200 Hz con energía dominante en la banda de 3 a 20 Hz (resonancia de suspensión) y en la banda de 15 a 100 Hz (ármonicas del motor y la transmisión)Sobre esta vibración continua se superponen sucesos de choque discretos: impactos de agujeros, transiciones entre vías, etc.y las gotas de manipulación de contenedores que generan picos de aceleración de 15-30 g con duraciones de pulso de 5-15 ms.

El JGX-0956D-104A gestiona este entorno a través de tres mecanismos complementarios:

• Atenuación de vibración continua:Con un rango de frecuencia natural de 6-14 Hz (dependiente de la carga), el aislador logra un aislamiento eficaz de las vibraciones a partir de aproximadamente 20 Hz.A velocidades de crucero típicas del motor diesel (1500-1800 RPM), produciendo una excitación primaria de 25-30 Hz), la atenuación excede el 90%, protegiendo la electrónica sensible y la instrumentación de las vibraciones de alto ciclo que inducen fatiga.
• Absorción de choques transitorios:La fricción de Coulomb entre las hebras de alambre individuales dentro de cada bucle convierte la energía de choque en calor de bajo grado durante el ciclo de compresión-extensión.Con capacidad para impulsos de choque de hasta 30 g (11 ms medio seno), el aislador absorbe energía que de otro modo transmitiría directamente a los circuitos internos del equipo, componentes ópticos y rodamientos de precisión.
• Recuperación autocentrada:Después de un evento de choque, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Ingeniería de integración de campo

Procedimiento de instalación:El JGX-0956D-104A se monta a través de dos Ø10.5mm a través de los agujeros en 68 * 48mm centro-centro espaciado utilizando tornillos hexadecimales estándar M10. Aplicar 25-30 N · m torque de apretamiento (8.Los elementos de fijación de grado 8 con lavadora plana y lavadora de resorte)No se requiere ningún ajuste de brillo o de altura ̇ el cable de alambre se alinea a sí mismo a la carga estática durante el primer ciclo de compresión.mantener la cantidad de aislante de tal manera que cada unidad tenga entre el 30-60% de su capacidad de compresión nominal bajo carga estática para un rendimiento óptimo del aislamiento..

Compatibilidad con las actualizaciones:El patrón de perno de 68 * 48 mm coincide con muchos factores de forma de montaje de goma comunes en la clase de longitud total de 80-150 mm,que permita el reemplazo mecánico directo sin deslizamientos o marcos de montaje del equipo de nueva perforaciónLa construcción totalmente metálica elimina los problemas de compatibilidad química de los soportes de caucho. No hay hinchazón por exposición al combustible diésel o al fluido hidráulico, no hay ablandamiento por niebla de aceite,y no hay fragilidad por exposición a los rayos UV en instalaciones abiertas.

Recursos para la integración del diseño:El soporte de ingeniería incluye modelos CAD 3D (formatos STEP e IGES), dibujos dimensionados en 2D con tolerancias geométricas por ISO 2768-m y curvas de desviación de carga específicas de la aplicación.Nuestros ingenieros de aplicaciones proporcionan análisis estáticos y dinámicos de cortesía incluyendo:

• Diseño de disposición de montaje de varios grados de libertad para distribuciones de masa de equipos no simétricas
• Cálculo de la frecuencia natural y la forma del modo para verificar la separación de las frecuencias de excitación
• Análisis del espectro de respuesta al choque (SRS) para la calificación del choque de transporte y manipulación
• Estimación de la vida útil del aislante basada en perfiles de vibración de transporte medidos o especificados (disponibles espectros equivalentes del transporte por carretera MIL-STD-810)

Especificaciones técnicas

Aplicaciones de equipos móviles y de campo

• Generación de energía móvil:Conjunto de generadores diesel (clase de 15 a 100 kVA) en camiones de servicio, remolques y unidades de energía de emergencia montadas en trineo en las que se combinen el choque de carretera y las vibraciones del motor durante el transporte y el funcionamiento estacionario
• Equipo de refugio de telecomunicaciones:Electrónica de la estación base, gabinetes de rectificadores y bastidores de baterías transportados preinstalados en contenedores ISO a sitios remotos por caminos de acceso sin pavimentar
• Unidades móviles médicas y de laboratorio:Equipo de diagnóstico por imágenes, aislamiento de centrifugadoras refrigeradas e instrumentos de laboratorio móviles en hospitales de campaña en contenedores y vehículos de investigación
• Equipo montado en rieles:Cabinas de señalización de vía, electrónica del contador de ejes y controladores de máquinas de interrupción expuestos a vibraciones de trenes que pasan por el suelo
• Sistemas de contenedores en alta mar:Paneles de control de cabezas de pozo, trampolines de inyección química y sistemas de apagado de emergencia en contenedores marinos certificados por DNV que requieren aislamiento resistente a la corrosión en atmósferas saturadas de sal
• Maquinaria para la construcción:Compresores integrados, equipos hidráulicos y módulos electrónicos de control de excavadoras, excavadoras y plantas de trituración

Ventaja comparativa sobre las montajes elastoméricos

En aplicaciones móviles, los aislantes de vibración de caucho generalmente fallan dentro de los 2-4 años debido a una combinación de endurecimiento dinámico (enlace cruzado ozono / UV), conjunto de compresión (deslizamiento de carga estática),y ataque químico (hinchazón del combustible/aceite)El JGX-0956D-104A elimina los tres modos de fallo a través de una construcción totalmente metálica. Para los operadores de flotas y empacadores de equipos, esto se traduce en reclamos de garantía reducidos,eliminación del reemplazo programado del aisladorPara obtener un análisis comparativo de los costos del ciclo de vida específico de su plataforma de equipos, póngase en contacto con nuestro equipo de ingeniería.
