JGX-0956D-104A Aislador de vibración de cable de alambre de primera calidad, control de ruido de resonancia para máquinas industriales

Aislador de vibraciones de cable metálico JGX-0956D-104A: ingeniería de materiales y rendimiento acústico

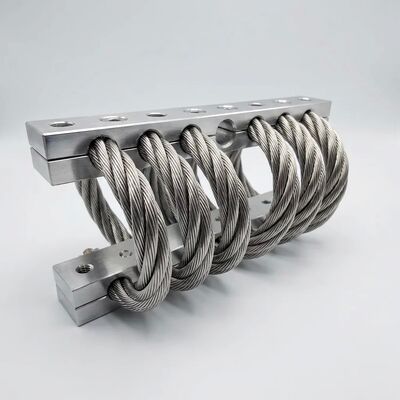

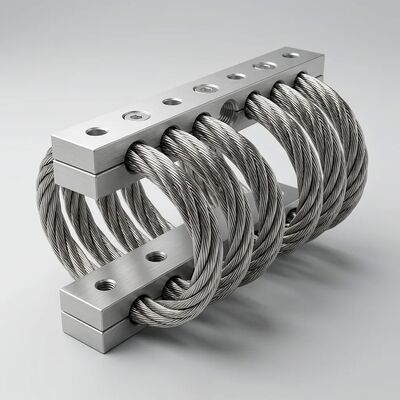

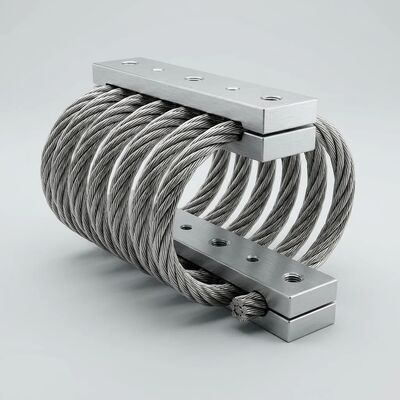

El JGX-0956D-104A combina metalurgia de primera calidad con física de vibración avanzada para ofrecer un control de resonancia y reducción de ruido excepcionales para maquinaria industrial. En su núcleo, un cable de acero inoxidable 304 de 10,4 mm de diámetro, construido en una configuración de 7 x 19 hilos con un tendido regular hacia la derecha, se enrolla helicoidalmente a través de 10 bucles continuos y se sujeta entre dos bloques de aleación de aluminio 6061-T6 con superficies anodizadas duras de 25-30 μm.

Material Metalurgia y Cadena de Calidad

Metalurgia de cables metálicos:La construcción 7*19 (7 hilos, cada uno con 19 cables individuales) proporciona un equilibrio óptimo entre flexibilidad y vida útil. Cada alambre se estira en frío a partir de acero inoxidable austenítico UNS S30400 hasta una resistencia a la tracción mínima de 1570 MPa. El tratamiento de fosfatación de zinc, aplicado después del trenzado, crea un recubrimiento de fosfato microcristalino que tiene un doble propósito: reducir el coeficiente de fricción entre hilos para un comportamiento de amortiguación de Coulomb consistente y proporcionar una barrera de sacrificio contra la corrosión que complementa la pasividad inherente del sustrato de acero inoxidable 304.

Ingeniería de bloques de aluminio:Los bloques de sujeción 6061-T6 (de aproximadamente 12 mm de espesor cada uno, lo que contribuye a la altura total del perfil de ~40 mm) se someten a un tratamiento térmico de solución a 530 °C, seguido de enfriamiento con agua y envejecimiento artificial a 175 °C durante 8 horas para lograr la condición de temple T6. La anodización dura posterior según MIL-A-8625 Tipo III produce una capa de óxido de 25-30 μm con una dureza superficial superior a 400 HV, comparable al acero para herramientas cementado, que proporciona aislamiento eléctrico (rigidez dieléctrica >800 V) y resistencia a la corrosión superior a 1000 horas en niebla salina neutra según ASTM B117.

Trazabilidad completa:Cada JGX-0956D-104A lleva trazabilidad a nivel de lote que vincula el aislador terminado con los certificados de fábrica de materia prima. Los análisis de composición química (C, Mn, P, S, Si, Cr, Ni según ASTM A240), la verificación de propiedades mecánicas (límite elástico, resistencia a la tracción, alargamiento) y pruebas de corrosión intergranular (ASTM A262 Práctica E) están documentados y disponibles a pedido.

Rendimiento acústico y de resonancia

La vibración incontrolada de la maquinaria se manifiesta como fatiga estructural y ruido aéreo: dos problemas que el JGX-0956D-104A aborda simultáneamente a través de sus características de rigidez no lineal y amortiguación de histéresis:

• Control de transmisibilidad:A frecuencias de excitación superiores a √2 * la frecuencia natural del sistema (aproximadamente 20 Hz para instalaciones típicas), la transmisibilidad de la vibración cae por debajo de la unidad, logrando un aislamiento >90 % a velocidades de funcionamiento. El comportamiento de rigidez no lineal evita el crecimiento de la amplitud incluso cuando la excitación se acerca a la resonancia durante el arranque y la parada del equipo.
• Supresión de amplificación de resonancia:Con un factor Q ≤ 2,8 en resonancia frente a 10-50* para soportes de resorte no amortiguados, el JGX-0956D-104A limita la fuerza máxima transmitida muy por debajo de los umbrales de daño estructural sin requerir amortiguadores de masa sintonizada ni sistemas de control activo.
• Atenuación del ruido transmitido por estructuras:La discontinuidad de la impedancia mecánica en la interfaz del cable metálico y el bloque de montaje refleja y disipa la energía vibratoria antes de que llegue a las estructuras del edificio. Las mediciones de campo demuestran una reducción de 15 a 25 dB en la transmisión de ruido estructural en las bandas de octava de 100 a 2000 Hz, más críticas para el confort acústico percibido.
• Efectividad de la banda ancha:A diferencia de los amortiguadores viscoelásticos cuyo rendimiento depende de la temperatura y la frecuencia, el mecanismo de amortiguación de Coulomb (fricción seca) del aislador de cable mantiene una disipación de energía constante de 5 Hz a más de 500 Hz en todo el rango operativo de -75 °C a +300 °C.

Especificaciones técnicas completas

Campos de aplicación industrial

• Estaciones compresoras:Aislamiento de compresores alternativos y de tornillo en procesamiento de gas natural, plantas de refrigeración y sistemas neumáticos, donde las pulsaciones de baja frecuencia y la excitación armónica exigen un aislamiento de alta amortiguación.
• Metrología de precisión:Máquinas de medición de coordenadas (CMM), comparadores ópticos y bancos de interferometría láser que requieren aislamiento submicrónico de las vibraciones transmitidas por los edificios.
• Equipo pesado de HVAC:Aislamiento de enfriadores centrífugos en edificios comerciales de gran altura, donde se debe minimizar la transmisión de ruido transmitido por la estructura a los pisos ocupados.
• Conjuntos Motor-Generadores Industriales:Aislamiento del motor de variador de frecuencia (VFD) donde las corrientes armónicas de alta frecuencia inducidas por el inversor excitan resonancias mecánicas en la estructura del motor.
• Laboratorios de prueba y calibración:Balanzas analíticas sensibles a las vibraciones, estaciones de trabajo para microscopios y aislamiento de cámaras de pruebas ambientales

Para obtener curvas detalladas de rendimiento acústico, certificados de materiales o diseños de sistemas de aislamiento específicos de la aplicación, comuníquese con nuestro equipo de ingeniería. Proporcionamos verificación de frecuencia natural y análisis de distribución de carga de cortesía para la configuración específica de su equipo.
