JGX-0958D-138A aislador de vibración de cuerda de alambre totalmente metálico de alta carga estática diseño compacto entorno extremo

Aislador de vibraciones de cable totalmente metálico JGX-0958D-138A

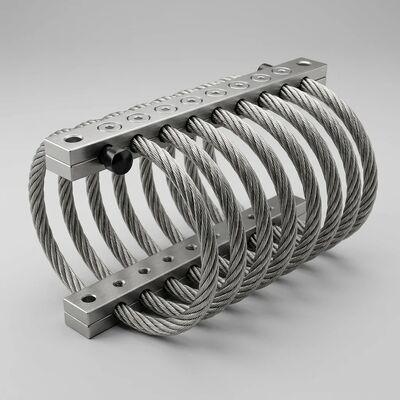

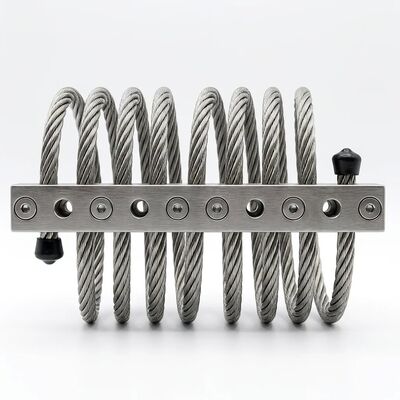

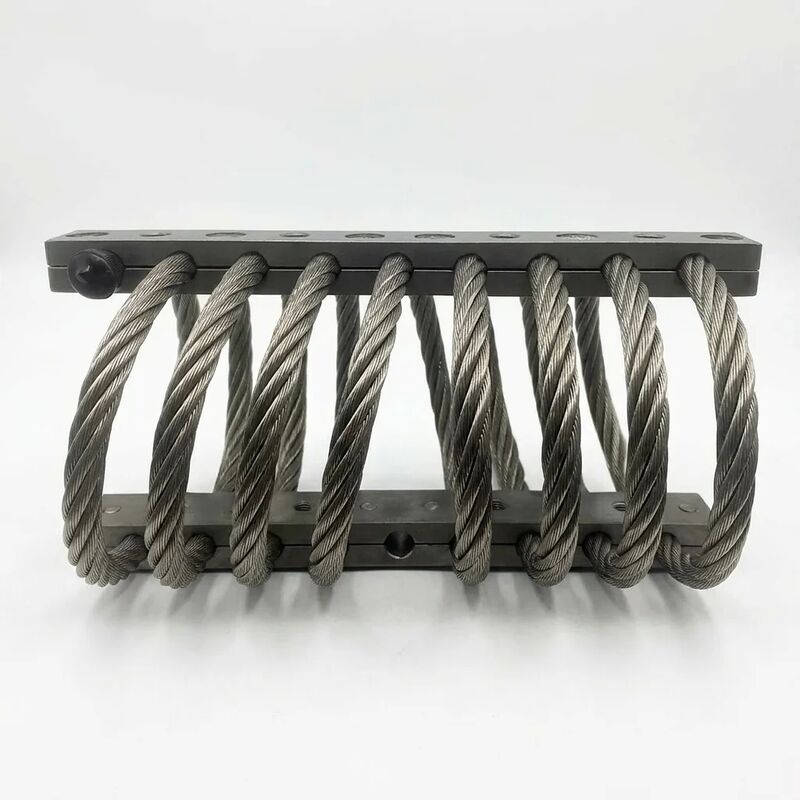

El JGX-0958D-138A es un aislador de vibraciones de cable metálico de alta resistencia diseñado para brindar protección confiable contra golpes y vibraciones en los entornos industriales más exigentes del mundo. Con un cable de acero inoxidable de 9,5 mm de diámetro enrollado a través de 8 bobinas formadas con precisión y asegurado por barras de sujeción de aleación de aluminio de alta resistencia, este aislador soporta una carga estática máxima de 138 kg por soporte manteniendo un tamaño notablemente compacto.

Por qué es importante la construcción totalmente metálica

A diferencia de los soportes convencionales de caucho o elastómeros que se degradan con el tiempo, el JGX-0958D-138A no contiene materiales orgánicos. Cada componente, desde la hélice del cable trenzado hasta las barras de retención, es de metal. Esto significa:

• Cero fluencia o envejecimiento:Sin fatiga del material, sin deformación por compresión y sin endurecimiento tras años de funcionamiento continuo. El aislador funciona de manera idéntica el día uno y el día diez mil.
• Tolerancia a temperaturas extremas:Operacional de -70°C a +260°C sin ningún cambio en las características de amortiguación. Adecuado para instalaciones árticas, compartimentos de motores, equipos de fundición y campos solares desérticos.
• Inmunidad química:No se ve afectado por fluidos hidráulicos, combustibles, lubricantes, ozono, radiación UV, niebla salina y agentes de limpieza industriales, sustancias que deterioran rápidamente los soportes a base de caucho.
• Compatible con radiación y vacío:La estructura totalmente metálica resiste entornos donde los polímeros se desgasifican o se vuelven quebradizos, lo que la hace adecuada para cámaras de vacío y aplicaciones de gran altitud.

Alta capacidad de carga estática en forma compacta

Con una capacidad de carga estática de 138 kg por soporte en una sola unidad compacta, el JGX-0958D-138A ofrece una relación carga-tamaño excepcional. Esto permite a los ingenieros especificar menos aisladores por instalación, lo que reduce la complejidad, el peso y el costo del sistema. La geometría de 8 bobinas distribuye las cargas de compresión, tracción y corte de manera uniforme a través de los hilos del cable, lo que garantiza un rendimiento constante en condiciones de carga multieje.

Las cargas dinámicas de hasta 70 kg se amortiguan eficazmente a través del mecanismo de disipación de energía basado en la fricción inherente al cable trenzado: a medida que el aislador se desvía, los hilos individuales rozan entre sí, convirtiendo la energía de vibración cinética en calor insignificante sin requerir ningún fluido, gas o fuente de energía externa.

Diseñado para condiciones operativas adversas

Opciones de configuración de la barra de montaje

El JGX-0958D-138A está disponible con dos materiales de barra de montaje para adaptarse a diferentes requisitos de aplicación:

• Barras de acero inoxidable:Máxima resistencia a la corrosión y solidez. Recomendado para plataformas marinas, embarcaciones marinas, plantas de procesamiento de productos químicos e instalaciones al aire libre con exposición prolongada a la intemperie.
• Barras de aleación de aluminio (6061-T6):Alternativa liviana con excelente relación resistencia-peso. Disponible con anodizado blanco para uso industrial general o anodizado duro para mejorar la dureza de la superficie y la resistencia al desgaste en entornos de alta abrasión.

Aplicaciones industriales típicas

El JGX-0958D-138A destaca en entornos industriales pesados ​​donde la confiabilidad del equipo impacta directamente el tiempo de actividad operativa:

• Sistemas HVAC y compresores:Aísle enfriadores centrífugos grandes, compresores alternativos y unidades de tratamiento de aire de las estructuras de los edificios para evitar la transmisión de vibraciones y la fatiga estructural.
• Equipos de generación de energía:Proteja los grupos electrógenos, los sistemas auxiliares de turbinas y los gabinetes de distribución de vibraciones autoinducidas y eventos sísmicos externos.
• Maquinaria Pesada y Prensas:Reduzca las fuerzas transmitidas desde las prensas de estampado, las máquinas de moldeo por inyección y los centros de mecanizado CNC a las plantas de producción y los equipos de precisión adyacentes.
• Equipos de minería y canteras:Resiste polvo abrasivo, humedad y cargas de impacto continuas en cribas vibratorias, trituradoras y sistemas de accionamiento de cintas transportadoras.
• Ferrocarril y Transporte:Aísle los gabinetes de señalización en las vías, los gabinetes electrónicos a bordo y los equipos debajo del piso de la vibración y el impacto inducidos por los rieles.
• Sistemas marinos y marinos:Proteja la electrónica de navegación, los bastidores de comunicación y los sistemas mecánicos a bordo de embarcaciones comerciales y plataformas marinas del movimiento inducido por las olas y la vibración del motor.
• Estaciones de bombeo industriales:Amortigüe la vibración de grandes bombas centrífugas y alternativas en aplicaciones de tratamiento de agua, oleoductos y gas, y transferencia de productos químicos.

Ventajas de rendimiento sobre los soportes elastoméricos

• Vida útil predecible sin degradación:Mientras que los soportes de caucho siguen una curva de degradación gradual de ablandamiento y endurecimiento que requiere un reemplazo periódico, el JGX-0958D-138A mantiene una rigidez y unos coeficientes de amortiguación constantes de forma indefinida.
• No se requiere sellado ambiental:A diferencia de los amortiguadores llenos de líquido que corren el riesgo de fugas, o de los elastómeros que requieren botas protectoras contra los rayos UV y los productos químicos, el diseño totalmente metálico es inherentemente inmune a los ataques ambientales.
• Efectividad de amplio rango de frecuencia:Las características de rigidez no lineal del cable metálico proporcionan un aislamiento eficaz en un espectro de frecuencia más amplio en comparación con los soportes elásticos lineales, incluida la atenuación del ruido de alta frecuencia transmitido por la estructura.
• Resistencia al fuego:La construcción totalmente metálica elimina la carga de fuego y el humo tóxico asociados con la quema de soportes de caucho, una consideración de seguridad crítica para espacios cerrados de maquinaria y aplicaciones en túneles.

Creación rápida de prototipos y personalización

¿Necesita una variante con diferentes capacidades de carga, número de bobinas o patrones de orificios de montaje? Nuestro equipo de ingeniería interno puede modificar el diseño de la serie JGX-0958 para que coincida con sus especificaciones exactas. Con capacidades de creación rápida de prototipos, se pueden probar configuraciones personalizadas en 2 o 3 semanas, lo que permite una rápida entrega del proyecto sin comprometer el rigor de la validación.

Seguro de calidad

Cada unidad JGX-0958D-138A se somete a una inspección dimensional 100% y a pruebas dinámicas de lotes de muestra antes del envío. La fabricación se lleva a cabo bajo sistemas de gestión de calidad certificados ISO 9001:2015 con trazabilidad completa del material desde el carrete del cable en bruto hasta el aislador terminado.

Póngase en contacto con nuestro equipo de ingeniería de aplicaciones hoy para analizar sus requisitos de aislamiento de vibraciones o solicitar una hoja de datos técnicos con curvas de carga-deflexión para su configuración de carga específica.
